86
87
Gdesign
REI
60_
1
3
2
2_MOSTRINE.TRIM.
1_ANTA.DOOR.
3 _TELAIO.FRAME.

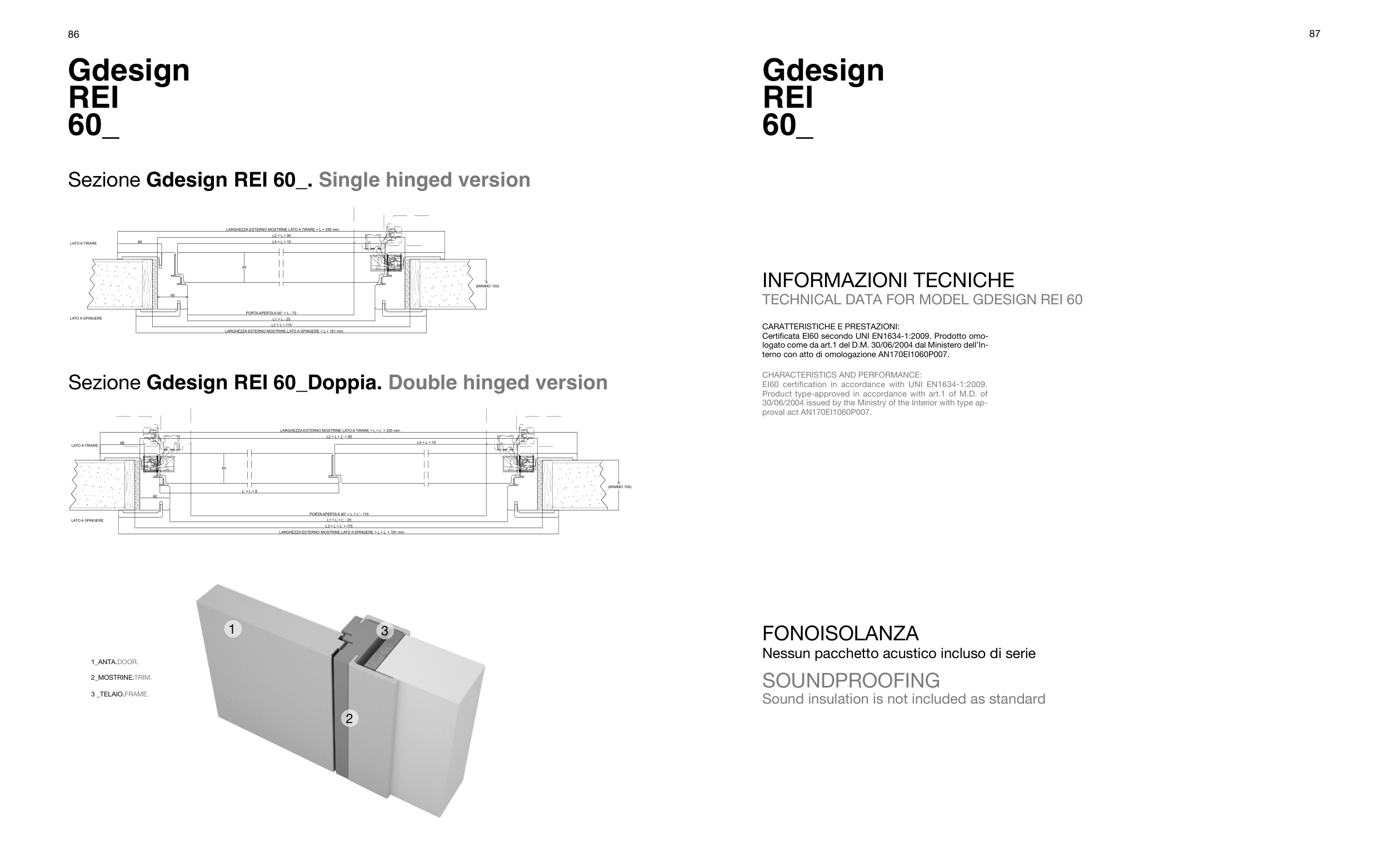

Sezione Gdesign REI 60_Doppia. Double hinged version
Sezione Gdesign REI 60_. Single hinged version
L4 = L + 15
L2 = L + 95
LARGHEZZA ESTERNO MOSTRINE LATO A TIRARE = L + 255 mm.
L1 = L - 25
LARGHEZZA ESTERNO MOSTRINE LATO A SPINGERE = L + 181 mm.
L3 = L + 115
88
LATO A TIRARE
LATO A SPINGERE
60
60
L4 = L + 15
L2 = L + L' + 95
LARGHEZZA ESTERNO MOSTRINE LATO A TIRARE = L + L' + 255 mm.
LARGHEZZA ESTERNO MOSTRINE LATO A SPINGERE = L + L' + 181 mm.
L3 = L + L' + 115
88
L' = L + 8
L1 = L + L' - 25
LATO A TIRARE
LATO A SPINGERE
60
60
PORTA APERTA A 90° = L - 70
PORTA APERTA A 90° = L + L' - 110
S
(MINIMO 100)
S
(MINIMO 100)
L4 = L + 15
L2 = L + 95
LARGHEZZA ESTERNO MOSTRINE LATO A TIRARE = L + 255 mm.
L1 = L - 25
LARGHEZZA ESTERNO MOSTRINE LATO A SPINGERE = L + 181 mm.
L3 = L + 115
88
LATO A TIRARE
LATO A SPINGERE
60
60
L4 = L + 15
L2 = L + L' + 95
LARGHEZZA ESTERNO MOSTRINE LATO A TIRARE = L + L' + 255 mm.
LARGHEZZA ESTERNO MOSTRINE LATO A SPINGERE = L + L' + 181 mm.
L3 = L + L' + 115
88
L' = L + 8
L1 = L + L' - 25
LATO A TIRARE
LATO A SPINGERE
60
60
PORTA APERTA A 90° = L - 70
PORTA APERTA A 90° = L + L' - 110
S
(MINIMO 100)
S
(MINIMO 100)
INFORMAZIONI TECNICHE
TECHNICAL DATA FOR MODEL GDESIGN REI 60
Gdesign
REI
60_
CARATTERISTICHE E PRESTAZIONI:
Certificata EI60 secondo UNI EN1634-1:2009. Prodotto omo-
logato come da art.1 del D.M. 30/06/2004 dal Ministero dell’In-
terno con atto di omologazione AN170EI1060P007.
CHARACTERISTICS AND PERFORMANCE:
EI60 certification in accordance with UNI EN1634-1:2009.
Product type-approved in accordance with art.1 of M.D. of
30/06/2004 issued by the Ministry of the Interior with type ap-
proval act AN170EI1060P007.
FONOISOLANZA
Nessun pacchetto acustico incluso di serie
SOUNDPROOFING
Sound insulation is not included as standard
