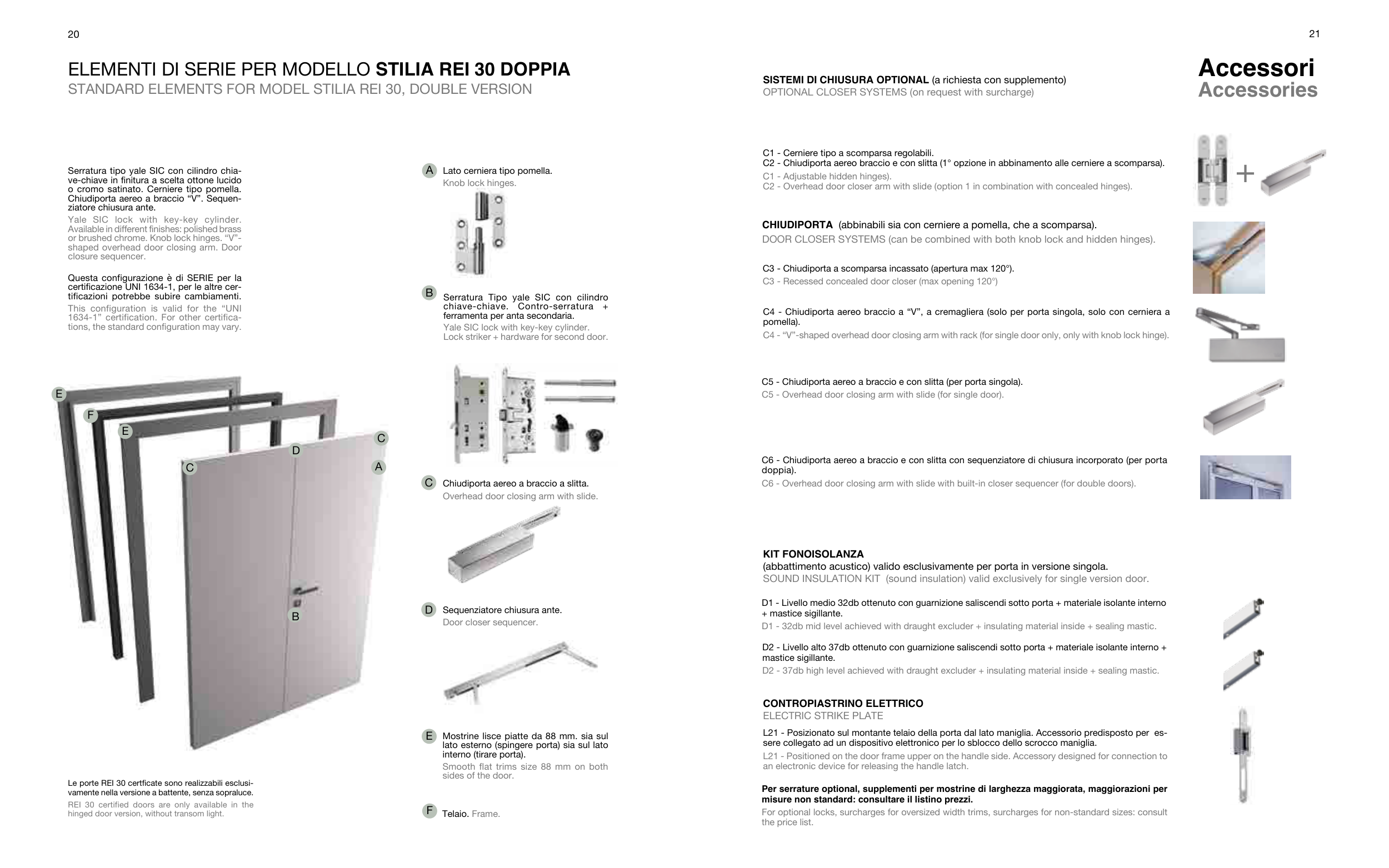

ELEMENTI DI SERIE PER MODELLO STILIA REI 30 DOPPIA
STANDARD ELEMENTS FOR MODEL STILIA REI 30, DOUBLE VERSION
B
A
D
Lato cerniera tipo pomella.
Knob lock hinges.
Sequenziatore chiusura ante.
Door closer sequencer.
Telaio. Frame.
Mostrine lisce piatte da 88 mm. sia sul
lato esterno (spingere porta) sia sul lato
interno (tirare porta).
Smooth flat trims size 88 mm on both
sides of the door.
Serratura tipo yale SIC con cilindro chia-
ve-chiave in finitura a scelta ottone lucido
o cromo satinato. Cerniere tipo pomella.
Chiudiporta aereo a braccio “V”. Sequen-
ziatore chiusura ante.
Yale SIC lock with key-key cylinder.
Available in different finishes: polished brass
or brushed chrome. Knob lock hinges. “V”-
shaped overhead door closing arm. Door
closure sequencer.
Questa configurazione è di SERIE per la
certificazione UNI 1634-1, per le altre cer-
tificazioni potrebbe subire cambiamenti.
This configuration is valid for the “UNI
1634-1” certification. For other certifica-
tions, the standard configuration may vary.
Le porte REI 30 certficate sono realizzabili esclusi-
vamente nella versione a battente, senza sopraluce.
REI 30 certified doors are only available in the
hinged door version, without transom light.
Serratura Tipo yale SIC con cilindro
chiave-chiave. Contro-serratura +
ferramenta per anta secondaria.
Yale SIC lock with key-key cylinder.
Lock striker + hardware for second door.
F
B
D
C
A
C
F
E
E
E
C
Chiudiporta aereo a braccio a slitta.
Overhead door closing arm with slide.
Accessori
Accessories
+
C4 - Chiudiporta aereo braccio a “V”, a cremagliera (solo per porta singola, solo con cerniera a
pomella).
C4 - “V”-shaped overhead door closing arm with rack (for single door only, only with knob lock hinge).
C5 - Chiudiporta aereo a braccio e con slitta (per porta singola).
C5 - Overhead door closing arm with slide (for single door).
C6 - Chiudiporta aereo a braccio e con slitta con sequenziatore di chiusura incorporato (per porta
doppia).
C6 - Overhead door closing arm with slide with built-in closer sequencer (for double doors).
C1 - Cerniere tipo a scomparsa regolabili.
C2 - Chiudiporta aereo braccio e con slitta (1° opzione in abbinamento alle cerniere a scomparsa).
C1 - Adjustable hidden hinges).
C2 - Overhead door closer arm with slide (option 1 in combination with concealed hinges).
C3 - Chiudiporta a scomparsa incassato (apertura max 120°).
C3 - Recessed concealed door closer (max opening 120°)
SISTEMI DI CHIUSURA OPTIONAL (a richiesta con supplemento)
OPTIONAL CLOSER SYSTEMS (on request with surcharge)
CHIUDIPORTA (abbinabili sia con cerniere a pomella, che a scomparsa).
DOOR CLOSER SYSTEMS (can be combined with both knob lock and hidden hinges).
KIT FONOISOLANZA
(abbattimento acustico) valido esclusivamente per porta in versione singola.
SOUND INSULATION KIT (sound insulation) valid exclusively for single version door.
D1 - Livello medio 32db ottenuto con guarnizione saliscendi sotto porta + materiale isolante interno
+ mastice sigillante.
D1 - 32db mid level achieved with draught excluder + insulating material inside + sealing mastic.
L21 - Posizionato sul montante telaio della porta dal lato maniglia. Accessorio predisposto per es-
sere collegato ad un dispositivo elettronico per lo sblocco dello scrocco maniglia.
L21 - Positioned on the door frame upper on the handle side. Accessory designed for connection to
an electronic device for releasing the handle latch.
D2 - Livello alto 37db ottenuto con guarnizione saliscendi sotto porta + materiale isolante interno +
mastice sigillante.
D2 - 37db high level achieved with draught excluder + insulating material inside + sealing mastic.
CONTROPIASTRINO ELETTRICO
ELECTRIC STRIKE PLATE
Per serrature optional, supplementi per mostrine di larghezza maggiorata, maggiorazioni per
misure non standard: consultare il listino prezzi.
For optional locks, surcharges for oversized width trims, surcharges for non-standard sizes: consult
the price list.
