19
18
L4 = L + 50
L
L2 = L + 162
LARGHEZZA ESTERNO MOSTRINE = L + 61 + (LARGHEZZA MOSTRINA x 2)
EXTERNAL WIDTH OF TRIMS = L + 61 + (WIDTH OF TRIM X 2)
87
55
32
81
87
55
81
32
2
79 mm
SOLUZIONE 1 - TIPOLOGIA 1 A
SOLUTION 1 - TYPE "1 A
SEZIONE
ORIZZONTALE
HORIZONTAL
SECTION

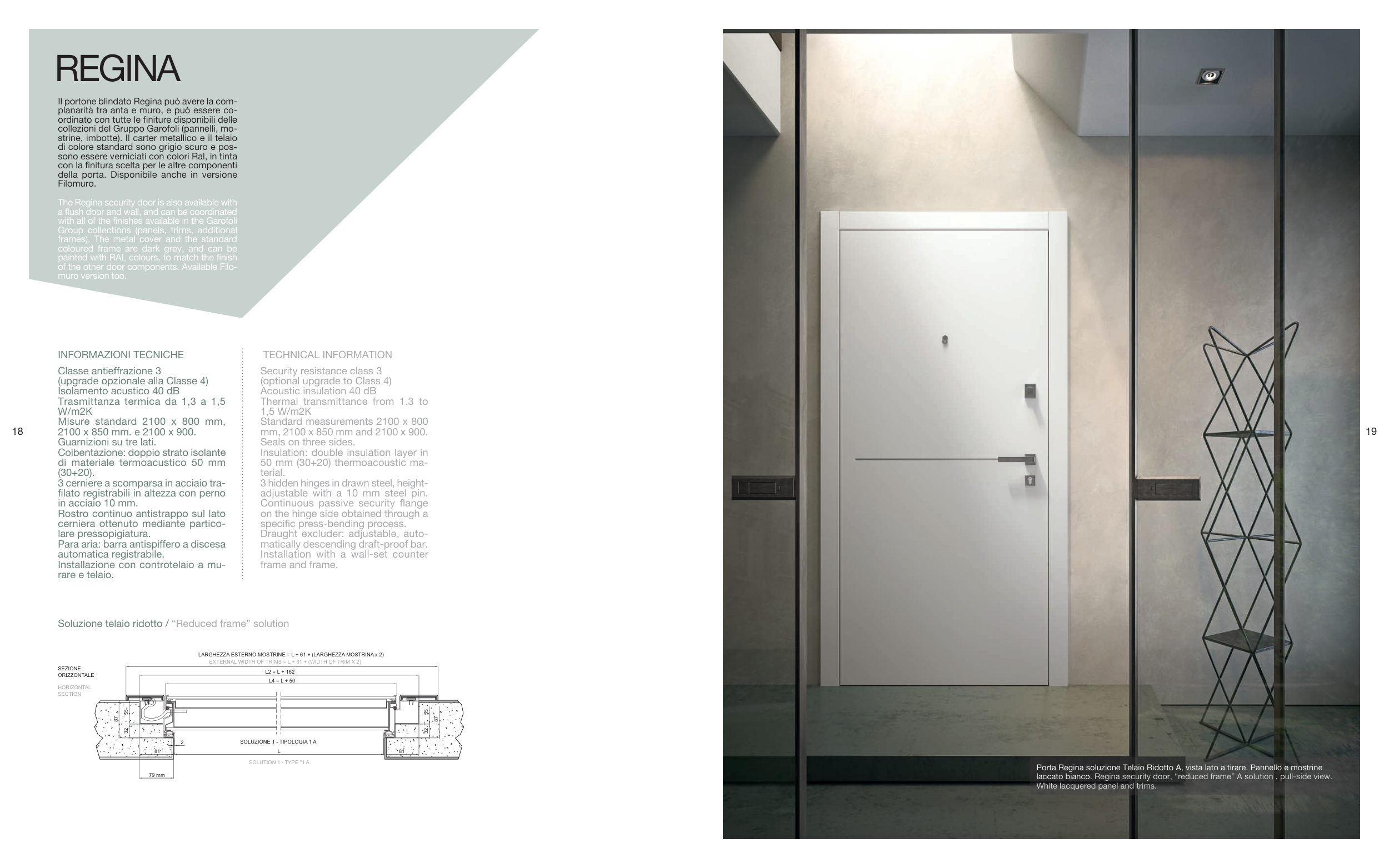

REGINA
Il portone blindato Regina può avere la com-
planarità tra anta e muro, e può essere co-
ordinato con tutte le finiture disponibili delle
collezioni del Gruppo Garofoli (pannelli, mo-
strine, imbotte). Il carter metallico e il telaio
di colore standard sono grigio scuro e pos-
sono essere verniciati con colori Ral, in tinta
con la finitura scelta per le altre componenti
della porta. Disponibile anche in versione
Filomuro.
The Regina security door is also available with
a flush door and wall, and can be coordinated
with all of the finishes available in the Garofoli
Group collections (panels, trims, additional
frames). The metal cover and the standard
coloured frame are dark grey, and can be
painted with RAL colours, to match the finish
of the other door components. Available Filo-
muro version too.
INFORMAZIONI TECNICHE
TECHNICAL INFORMATION
Classe antieffrazione 3
(upgrade opzionale alla Classe 4)
Isolamento acustico 40 dB
Trasmittanza termica da 1,3 a 1,5
W/m2K
Misure standard 2100 x 800 mm,
2100 x 850 mm. e 2100 x 900.
Guarnizioni su tre lati.
Coibentazione: doppio strato isolante
di materiale termoacustico 50 mm
(30+20).
3 cerniere a scomparsa in acciaio tra-
filato registrabili in altezza con perno
in acciaio 10 mm.
Rostro continuo antistrappo sul lato
cerniera ottenuto mediante partico-
lare pressopigiatura.
Para aria: barra antispiffero a discesa
automatica registrabile.
Installazione con controtelaio a mu-
rare e telaio.
Security resistance class 3
(optional upgrade to Class 4)
Acoustic insulation 40 dB
Thermal transmittance from 1.3 to
1,5 W/m2K
Standard measurements 2100 x 800
mm, 2100 x 850 mm and 2100 x 900.
Seals on three sides.
Insulation: double insulation layer in
50 mm (30+20) thermoacoustic ma-
terial.
3 hidden hinges in drawn steel, height-
adjustable with a 10 mm steel pin.
Continuous passive security flange
on the hinge side obtained through a
specific press-bending process.
Draught excluder: adjustable, auto-
matically descending draft-proof bar.
Installation with a wall-set counter
frame and frame.
Porta Regina soluzione Telaio Ridotto A, vista lato a tirare. Pannello e mostrine
laccato bianco. Regina security door, “reduced frame” A solution , pull-side view.
White lacquered panel and trims.
Soluzione telaio ridotto / “Reduced frame” solution
