37
AVIO
36 AVIO
PARTICOLARI TECNICI | TECHNICAL DETAILS | DÉTAILS TECHNIQUES | ESPECIFICACIONES TÉCNICAS | TECHNISCHE DETAILS | ТЕХНИЧЕСКИЕ ДЕТАЛИ
cerniera centrale, disponibile a richiesta
central hinge, available on request
charnière centrale, disponible sur demande
bisagra central, accesorio opcional
Als Optional erhältliches, mittleres Scharnier
центральная петля, поставляется по заказу
optional: cerniera a scomparsa
optional: hidden hinge
en option: charnière escamotable
accesorio opcional: bisagra integrada
Optional: verdecktes Türband
вариант по заказу: скрытая петля
AVIO
AVIO

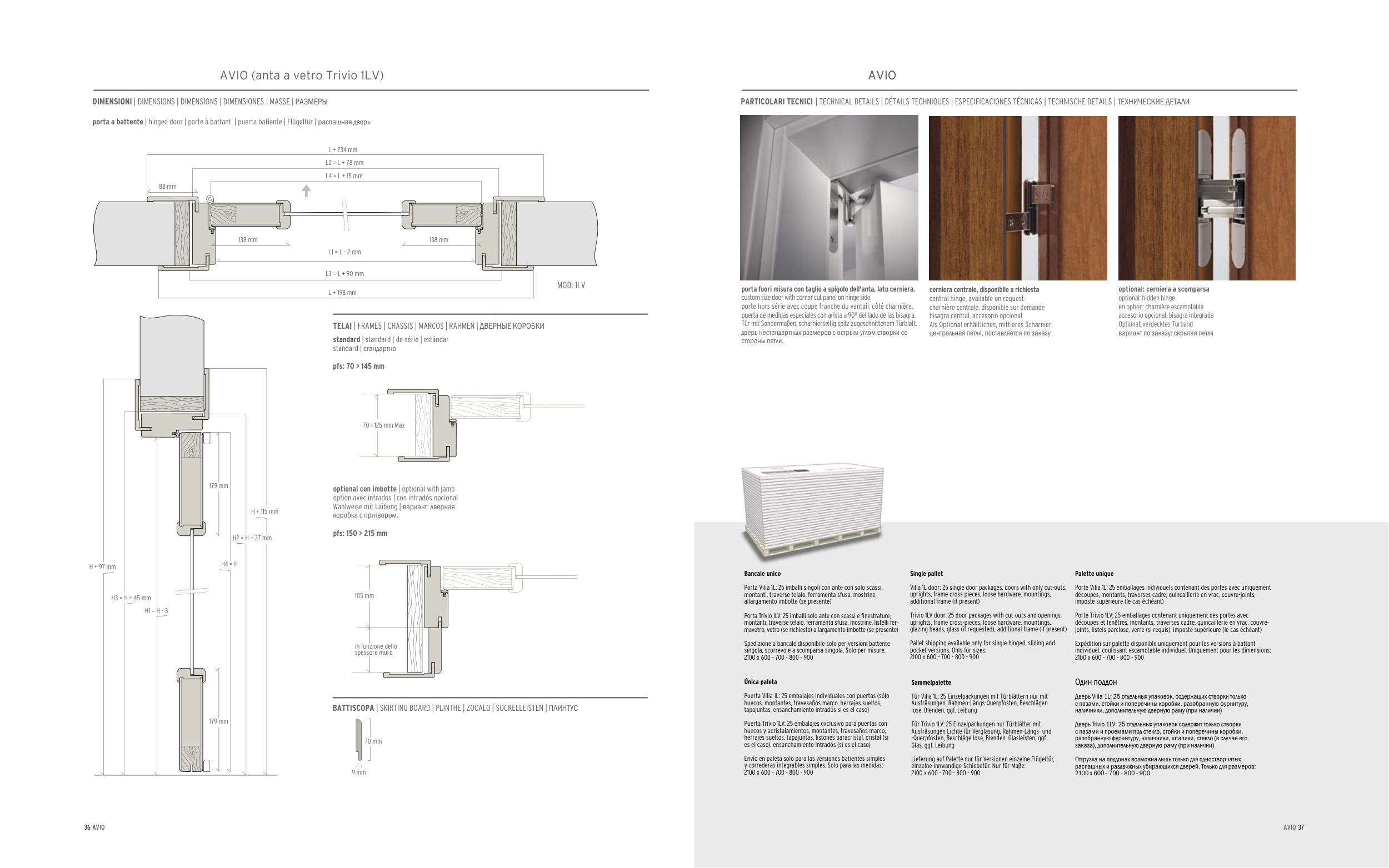

AVIO (anta a vetro Trivio 1LV)
DIMENSIONI | DIMENSIONS | DIMENSIONS | DIMENSIONES | MASSE | РАЗМЕРЫ
standard | standard | de série | estándar
standard | стандартно
pfs: 70 > 145 mm
TELAI | FRAMES | CHASSIS | MARCOS | RAHMEN | ДВЕРНЫЕ КОРОБКИ
porta a battente | hinged door | porte à battant | puerta batiente | Flügeltür | распашная дверь
optional con imbotte | optional with jamb
option avec intrados | con intradós opcional
Wahlweise mit Laibung | вариант: дверная
коробка с притвором.
pfs: 150 > 215 mm
BATTISCOPA | SKIRTING BOARD | PLINTHE | ZOCALO | SOCKELLEISTEN | ПЛИНТУС
79
L + 234 mm
L4 = L + 15 mm
L1 = L - 2 mm
L2 = L + 78 mm
88 mm
L3 = L + 90 mm
L + 198 mm
H + 115 mm
H + 97 mm
H1 = H - 3
H3 = H + 45 mm
H2 = H + 37 mm
H4 = H
105 mm
in funzione dello
spessore muro
70 > 125 mm Max
70 mm
9 mm
MOD. 1LV
138 mm
138 mm
179 mm
179 mm
Bancale unico
Porta Vilia 1L: 25 imballi singoli con ante con solo scassi,
montanti, traverse telaio, ferramenta sfusa, mostrine,
allargamento imbotte (se presente)
Porta Trivio 1LV: 25 imballi solo ante con scassi e finestrature,
montanti, traverse telaio, ferramenta sfusa, mostrine, listelli fer-
mavetro, vetro (se richiesto) allargamento imbotte (se presente)
Spedizione a bancale disponibile solo per versioni battente
singola, scorrevole a scomparsa singola. Solo per misure:
2100 x 600 - 700 - 800 - 900
Single pallet
Vilia 1L door: 25 single door packages, doors with only cut-outs,
uprights, frame cross-pieces, loose hardware, mountings,
additional frame (if present)
Trivio 1LV door: 25 door packages with cut-outs and openings,
uprights, frame cross-pieces, loose hardware, mountings,
glazing beads, glass (if requested), additional frame (if present)
Pallet shipping available only for single hinged, sliding and
pocket versions. Only for sizes:
2100 x 600 - 700 - 800 - 900
Única paleta
Puerta Vilia 1L: 25 embalajes individuales con puertas (sólo
huecos, montantes, travesaños marco, herrajes sueltos,
tapajuntas, ensanchamiento intradós si es el caso)
Puerta Trivio 1LV: 25 embalajes exclusivo para puertas con
huecos y acristalamientos, montantes, travesaños marco,
herrajes sueltos, tapajuntas, listones paracristal, cristal (si
es el caso), ensanchamiento intradós (si es el caso)
Envío en paleta solo para las versiones batientes simples
y correderas integrables simples. Solo para las medidas:
2100 x 600 - 700 - 800 - 900
Sammelpalette
Tür Vilia 1L: 25 Einzelpackungen mit Türblättern nur mit
Ausfräsungen, Rahmen-Längs-Querpfosten, Beschlägen
lose, Blenden, ggf. Leibung
Tür Trivio 1LV: 25 Einzelpackungen nur Türblätter mit
Ausfräsungen Lichte für Verglasung, Rahmen-Längs- und
-Querpfosten, Beschläge lose, Blenden, Glasleisten, ggf.
Glas, ggf. Leibung
Lieferung auf Palette nur für Versionen einzelne Flügeltür,
einzelne innwandige Schiebetür. Nur für Maße:
2100 x 600 - 700 - 800 - 900
Palette unique
Porte Vilia 1L: 25 emballages individuels contenant des portes avec uniquement
découpes, montants, traverses cadre, quincaillerie en vrac, couvre-joints,
imposte supérieure (le cas échéant)
Porte Trivio 1LV: 25 emballages contenant uniquement des portes avec
découpes et fenêtres, montants, traverses cadre, quincaillerie en vrac, couvre-
joints, listels parclose, verre (si requis), imposte supérieure (le cas échéant)
Expédition sur palette disponible uniquement pour les versions à battant
individuel, coulissant escamotable individuel. Uniquement pour les dimensions:
2100 x 600 - 700 - 800 - 900
Oдин поддон
Дверь Vilia 1L: 25 отдельных упаковок, содержащих створки только
с пазами, стойки и поперечины коробки, разобранную фурнитуру,
наличники, дополнительную дверную раму (при наличии)
Дверь Trivio 1LV: 25 отдельных упаковок содержит только створки
с пазами и проемами под стекло, стойки и поперечины коробки,
разобранную фурнитуру, наличники, штапики, стекло (в случае его
заказа), дополнительную дверную раму (при наличии)
Отгрузка на поддонах возможна лишь только для одностворчатых
распашных и раздвижных убирающихся дверей. Только для размеров:
2100 x 600 - 700 - 800 - 900
porta fuori misura con taglio a spigolo dell'anta, lato cerniera.
custom size door with corner cut panel on hinge side.
porte hors série avec coupe franche du vantail, côté charnière.
puerta de medidas especiales con arista a 90º del lado de las bisagra.
Tür mit Sondermaßen, scharnierseitig spitz zugeschnittenem Türblatt.
дверь нестандартных размеров с острым углом створки со
стороны петли.
