94
KC Certified Catalog
www.formalighting.com
각주:
* 전체 코드 주문 정보는 133페이지를 참조하십시오.

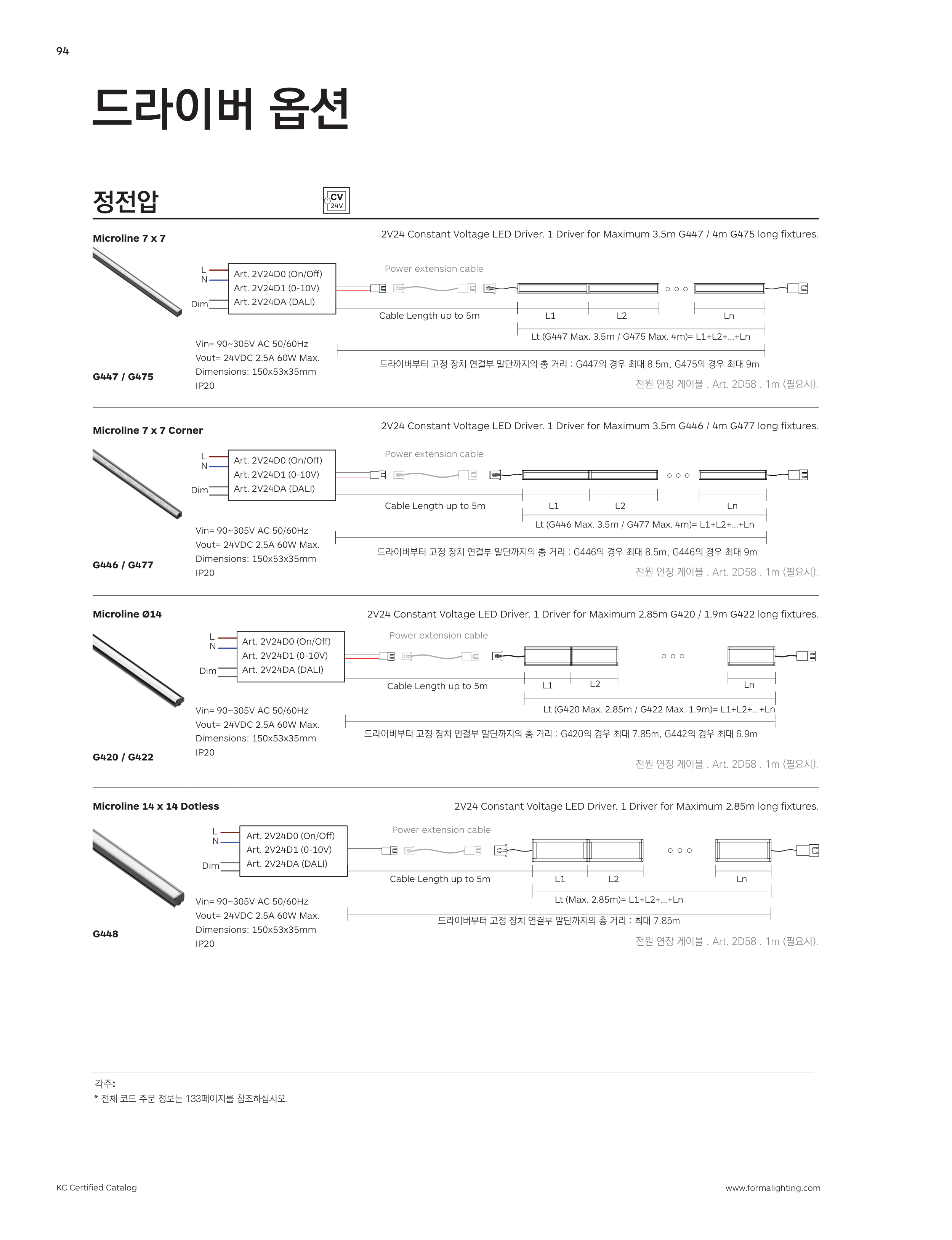

드라이버 옵션
정전압
CV
24V
Microline 7 x 7
2V24 Constant Voltage LED Driver. 1 Driver for Maximum 3.5m G447 / 4m G475 long fixtures.
Art. 2V24D0 (On/Off)
Art. 2V24D1 (0-10V)
Art. 2V24DA (DALI)
L1
Cable Length up to 5m
Lt (G447 Max. 3.5m / G475 Max. 4m)= L1+L2+...+Ln
드라이버부터 고정 장치 연결부 말단까지의 총 거리 : G447의 경우 최대 8.5m, G475의 경우 최대 9m
L2
Ln
L
N
Dim
Power extension cable
G447 / G475
전원 연장 케이블 . Art. 2D58 . 1m (필요시).
Microline 7 x 7 Corner
2V24 Constant Voltage LED Driver. 1 Driver for Maximum 3.5m G446 / 4m G477 long fixtures.
Power extension cable
Art. 2V24D0 (On/Off)
Art. 2V24D1 (0-10V)
Art. 2V24DA (DALI)
Cable Length up to 5m
Lt (G446 Max. 3.5m / G477 Max. 4m)= L1+L2+...+Ln
드라이버부터 고정 장치 연결부 말단까지의 총 거리 : G446의 경우 최대 8.5m, G446의 경우 최대 9m
L1
L2
Ln
L
N
Dim
G446 / G477
전원 연장 케이블 . Art. 2D58 . 1m (필요시).
Microline Ø14
2V24 Constant Voltage LED Driver. 1 Driver for Maximum 2.85m G420 / 1.9m G422 long fixtures.
L
N
Dim
Art. 2V24D0 (On/Off)
Art. 2V24D1 (0-10V)
Art. 2V24DA (DALI)
Power extension cable
Cable Length up to 5m
드라이버부터 고정 장치 연결부 말단까지의 총 거리 : G420의 경우 최대 7.85m, G442의 경우 최대 6.9m
Lt (G420 Max. 2.85m / G422 Max. 1.9m)= L1+L2+...+Ln
L1
L2
Ln
G420 / G422
전원 연장 케이블 . Art. 2D58 . 1m (필요시).
Microline 14 x 14 Dotless
2V24 Constant Voltage LED Driver. 1 Driver for Maximum 2.85m long fixtures.
L
N
Dim
Cable Length up to 5m
Power extension cable
L1
L2
Ln
Lt (Max. 2.85m)= L1+L2+...+Ln
드라이버부터 고정 장치 연결부 말단까지의 총 거리 : 최대 7.85m
Art. 2V24D0 (On/Off)
Art. 2V24D1 (0-10V)
Art. 2V24DA (DALI)
G448
전원 연장 케이블 . Art. 2D58 . 1m (필요시).
Vin= 90~305V AC 50/60Hz
Vout= 24VDC 2.5A 60W Max.
Dimensions: 150x53x35mm
IP20
Vin= 90~305V AC 50/60Hz
Vout= 24VDC 2.5A 60W Max.
Dimensions: 150x53x35mm
IP20
Vin= 90~305V AC 50/60Hz
Vout= 24VDC 2.5A 60W Max.
Dimensions: 150x53x35mm
IP20
Vin= 90~305V AC 50/60Hz
Vout= 24VDC 2.5A 60W Max.
Dimensions: 150x53x35mm
IP20
