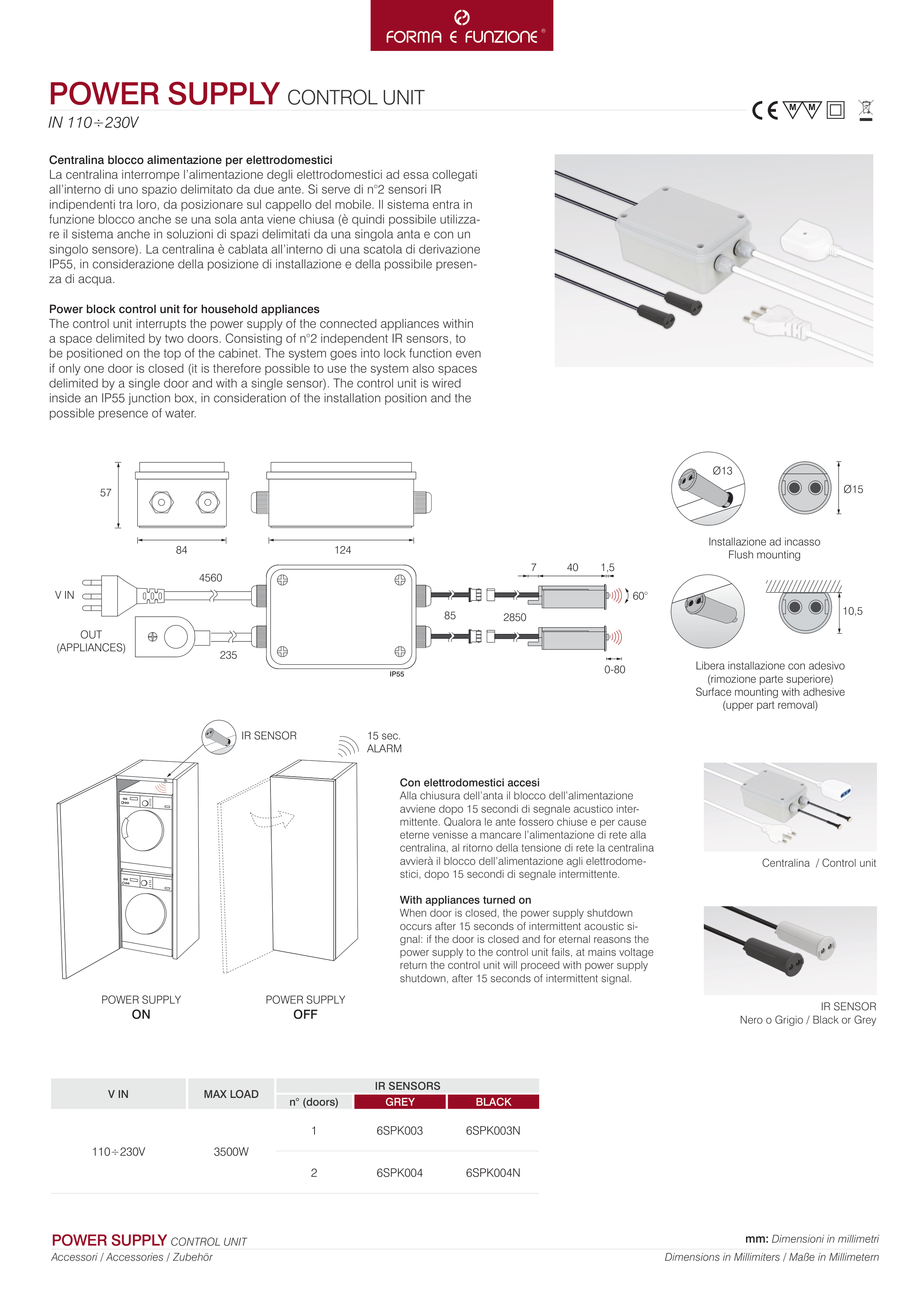

POWER SUPPLY CONTROL UNIT
IN 110÷230V
Centralina blocco alimentazione per elettrodomestici
La centralina interrompe l’alimentazione degli elettrodomestici ad essa collegati
all’interno di uno spazio delimitato da due ante. Si serve di n°2 sensori IR
indipendenti tra loro, da posizionare sul cappello del mobile. Il sistema entra in
funzione blocco anche se una sola anta viene chiusa (è quindi possibile utilizza-
re il sistema anche in soluzioni di spazi delimitati da una singola anta e con un
singolo sensore). La centralina è cablata all’interno di una scatola di derivazione
IP55, in considerazione della posizione di installazione e della possibile presen-
za di acqua.
Power block control unit for household appliances
The control unit interrupts the power supply of the connected appliances within
a space delimited by two doors. Consisting of n°2 independent IR sensors, to
be positioned on the top of the cabinet. The system goes into lock function even
if only one door is closed (it is therefore possible to use the system also spaces
delimited by a single door and with a single sensor). The control unit is wired
inside an IP55 junction box, in consideration of the installation position and the
possible presence of water.
124
84
57
V IN
OUT
(APPLIANCES)
4560
235
85
2850
10,5
Libera installazione con adesivo
(rimozione parte superiore)
Surface mounting with adhesive
(upper part removal)
POWER SUPPLY
ON
POWER SUPPLY
OFF
Ø13
Ø15
Installazione ad incasso
Flush mounting
Ø13
40
1,5
60°
0-80
7
IR SENSOR
15 sec.
ALARM
Con elettrodomestici accesi
Alla chiusura dell’anta il blocco dell’alimentazione
avviene dopo 15 secondi di segnale acustico inter-
mittente. Qualora le ante fossero chiuse e per cause
eterne venisse a mancare l’alimentazione di rete alla
centralina, al ritorno della tensione di rete la centralina
avvierà il blocco dell’alimentazione agli elettrodome-
stici, dopo 15 secondi di segnale intermittente.
With appliances turned on
When door is closed, the power supply shutdown
occurs after 15 seconds of intermittent acoustic si-
gnal: if the door is closed and for eternal reasons the
power supply to the control unit fails, at mains voltage
return the control unit will proceed with power supply
shutdown, after 15 seconds of intermittent signal.
Centralina / Control unit
IR SENSOR
Nero o Grigio / Black or Grey
V IN
GREY
BLACK
6SPK003
1
6SPK003N
3500W
6SPK004
2
6SPK004N
MAX LOAD
110÷230V
n° (doors)
IR SENSORS
mm: Dimensioni in millimetri
Dimensions in Millimiters / Maße in Millimetern
POWER SUPPLY CONTROL UNIT
Accessori / Accessories / Zubehör
