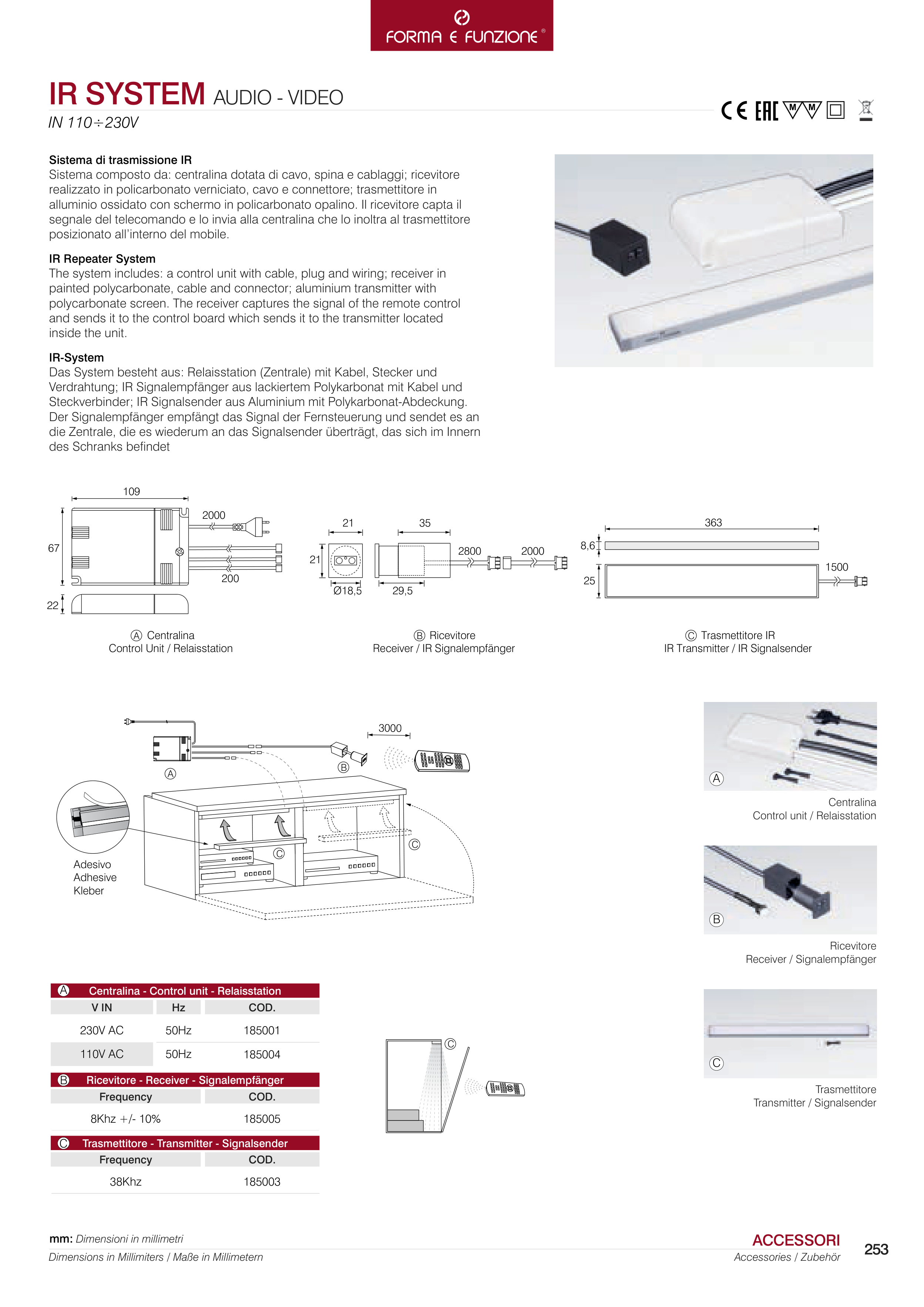

IR SYSTEM AUDIO - VIDEO
IN 110÷230V
Sistema di trasmissione IR
Sistema composto da: centralina dotata di cavo, spina e cablaggi; ricevitore
realizzato in policarbonato verniciato, cavo e connettore; trasmettitore in
alluminio ossidato con schermo in policarbonato opalino. Il ricevitore capta il
segnale del telecomando e lo invia alla centralina che lo inoltra al trasmettitore
posizionato all’interno del mobile.
IR Repeater System
The system includes: a control unit with cable, plug and wiring; receiver in
painted polycarbonate, cable and connector; aluminium transmitter with
polycarbonate screen. The receiver captures the signal of the remote control
and sends it to the control board which sends it to the transmitter located
inside the unit.
IR-System
Das System besteht aus: Relaisstation (Zentrale) mit Kabel, Stecker und
Verdrahtung; IR Signalempfänger aus lackiertem Polykarbonat mit Kabel und
Steckverbinder; IR Signalsender aus Aluminium mit Polykarbonat-Abdeckung.
Der Signalempfänger empfängt das Signal der Fernsteuerung und sendet es an
die Zentrale, die es wiederum an das Signalsender überträgt, das sich im Innern
des Schranks befindet
Centralina - Control unit - Relaisstation
Ricevitore - Receiver - Signalempfänger
Trasmettitore - Transmitter - Signalsender
A
B
C
185001
185005
185003
8Khz +/- 10%
38Khz
230V AC
50Hz
Hz
Frequency
Frequency
COD.
COD.
COD.
185004
50Hz
110V AC
V IN
3000
Adesivo
Adhesive
Kleber
A
B
C
C
ACCESSORI
Accessories / Zubehör
mm: Dimensioni in millimetri
Dimensions in Millimiters / Maße in Millimetern
