242
mm: Dimensioni in millimetri
Dimensions in Millimiters / Maße in Millimetern
24V
V IN
ACCESSORI
Accessories / Zubehör

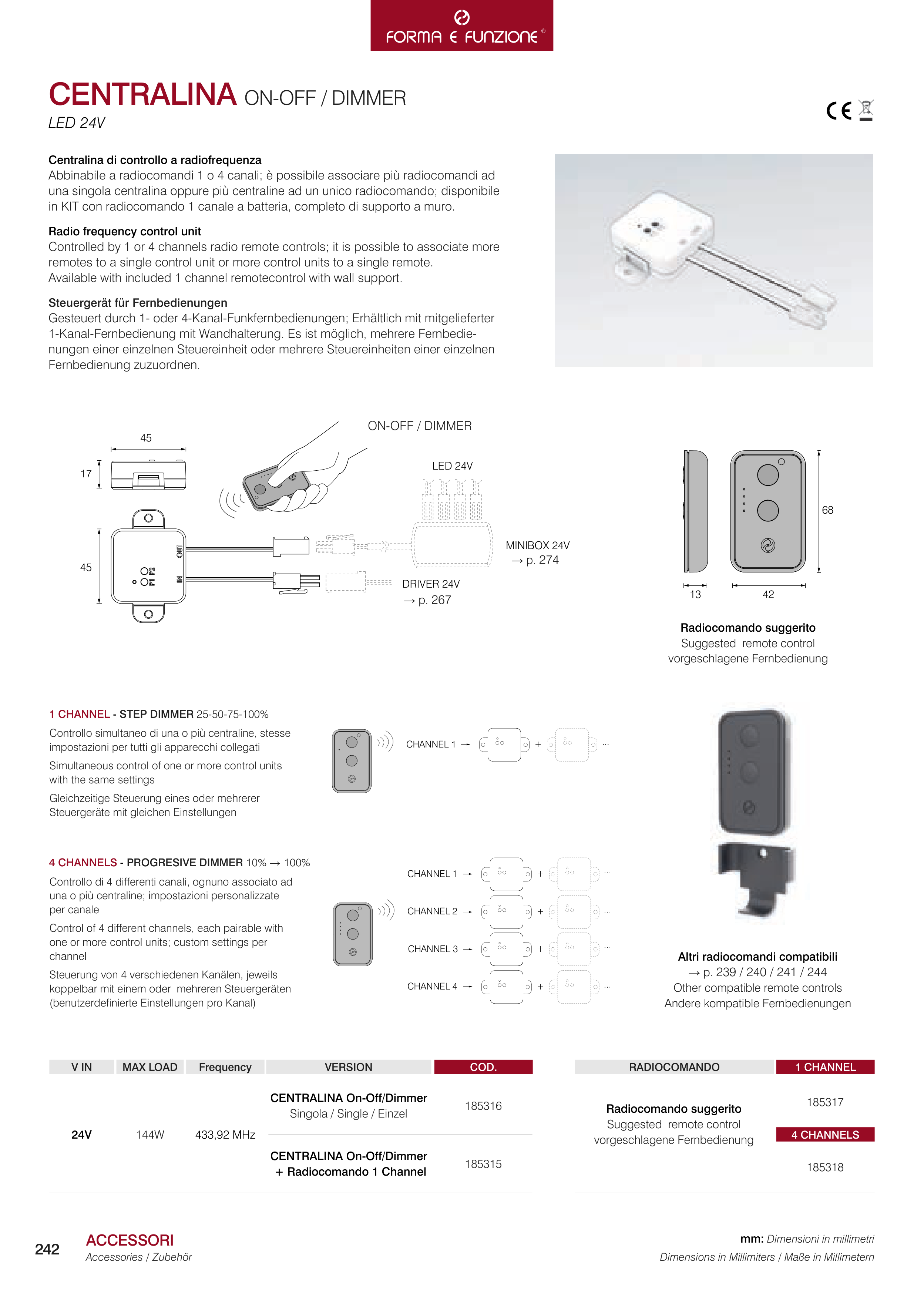

CENTRALINA ON-OFF / DIMMER
LED 24V
Centralina di controllo a radiofrequenza
Abbinabile a radiocomandi 1 o 4 canali; è possibile associare più radiocomandi ad
una singola centralina oppure più centraline ad un unico radiocomando; disponibile
in KIT con radiocomando 1 canale a batteria, completo di supporto a muro.
Radio frequency control unit
Controlled by 1 or 4 channels radio remote controls; it is possible to associate more
remotes to a single control unit or more control units to a single remote.
Available with included 1 channel remotecontrol with wall support.
Steuergerät für Fernbedienungen
Gesteuert durch 1- oder 4-Kanal-Funkfernbedienungen; Erhältlich mit mitgelieferter
1-Kanal-Fernbedienung mit Wandhalterung. Es ist möglich, mehrere Fernbedie-
nungen einer einzelnen Steuereinheit oder mehrere Steuereinheiten einer einzelnen
Fernbedienung zuzuordnen.
...
...
...
...
CHANNEL 1
CHANNEL 2
CHANNEL 3
CHANNEL 4
+
+
+
+
+
...
CHANNEL 1
45
17
45
DRIVER 24V
LED 24V
MINIBOX 24V
42
13
68
1 CHANNEL - STEP DIMMER 25-50-75-100%
4 CHANNELS - PROGRESIVE DIMMER 10% → 100%
COD.
1 CHANNEL
4 CHANNELS
185316
185317
185318
185315
144W
433,92 MHz
MAX LOAD
Frequency
VERSION
RADIOCOMANDO
Altri radiocomandi compatibili
→ p. 239 / 240 / 241 / 244
Other compatible remote controls
Andere kompatible Fernbedienungen
Radiocomando suggerito
Suggested remote control
vorgeschlagene Fernbedienung
Radiocomando suggerito
Suggested remote control
vorgeschlagene Fernbedienung
CENTRALINA On-Off/Dimmer
+ Radiocomando 1 Channel
CENTRALINA On-Off/Dimmer
Singola / Single / Einzel
Controllo simultaneo di una o più centraline, stesse
impostazioni per tutti gli apparecchi collegati
Simultaneous control of one or more control units
with the same settings
Gleichzeitige Steuerung eines oder mehrerer
Steuergeräte mit gleichen Einstellungen
Controllo di 4 differenti canali, ognuno associato ad
una o più centraline; impostazioni personalizzate
per canale
Control of 4 different channels, each pairable with
one or more control units; custom settings per
channel
Steuerung von 4 verschiedenen Kanälen, jeweils
koppelbar mit einem oder mehreren Steuergeräten
(benutzerdefinierte Einstellungen pro Kanal)
ON-OFF / DIMMER
→ p. 267
→ p. 274
