N E W
L: 1 m / 2 m / 3 m

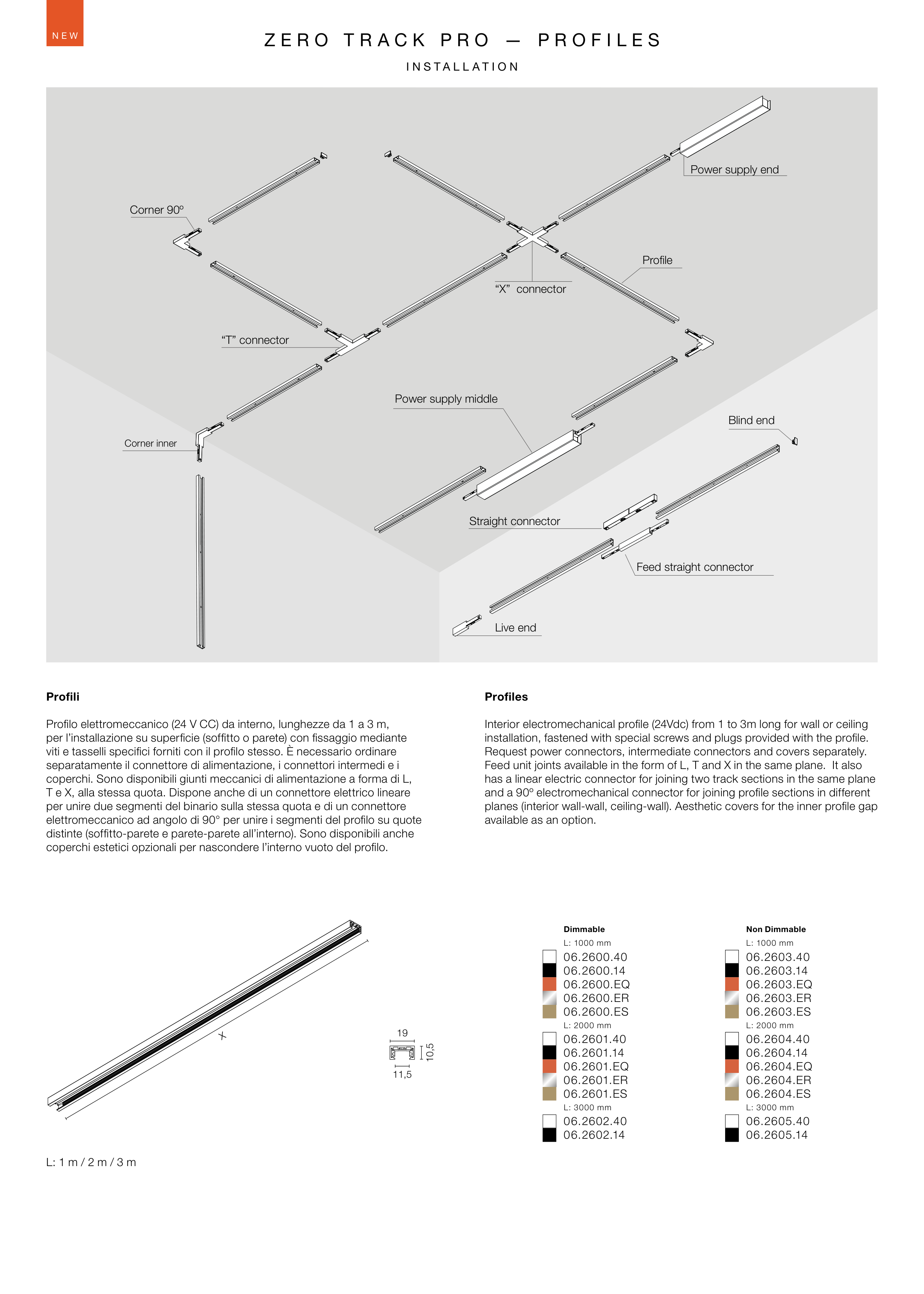

Z E R O T R A C K P R O — P R O F I L E S
19
11,5
10,5
X
19
11,5
10,5
X
Corner inner
Live end
Power supply middle
Power supply end
Corner 90º
Blind end
Profle
Feed straight connector
“T” connector
Straight connector
“X” connector
I N S T A L L A T I O N
L: 1000 mm
L: 1000 mm
06.2600.40
06.2600.14
06.2600.EQ
06.2600.ER
06.2600.ES
06.2603.40
06.2603.14
06.2603.EQ
06.2603.ER
06.2603.ES
06.2601.40
06.2601.14
06.2601.EQ
06.2601.ER
06.2601.ES
06.2604.40
06.2604.14
06.2604.EQ
06.2604.ER
06.2604.ES
06.2602.40
06.2602.14
06.2605.40
06.2605.14
L: 2000 mm
L: 2000 mm
L: 3000 mm
L: 3000 mm
Dimmable
Non Dimmable
Profili
Profilo elettromeccanico (24 V CC) da interno, lunghezze da 1 a 3 m,
per l’installazione su superficie (soffitto o parete) con fissaggio mediante
viti e tasselli specifici forniti con il profilo stesso. È necessario ordinare
separatamente il connettore di alimentazione, i connettori intermedi e i
coperchi. Sono disponibili giunti meccanici di alimentazione a forma di L,
T e X, alla stessa quota. Dispone anche di un connettore elettrico lineare
per unire due segmenti del binario sulla stessa quota e di un connettore
elettromeccanico ad angolo di 90° per unire i segmenti del profilo su quote
distinte (soffitto-parete e parete-parete all’interno). Sono disponibili anche
coperchi estetici opzionali per nascondere l’interno vuoto del profilo.
Profiles
Interior electromechanical profile (24Vdc) from 1 to 3m long for wall or ceiling
installation, fastened with special screws and plugs provided with the profile.
Request power connectors, intermediate connectors and covers separately.
Feed unit joints available in the form of L, T and X in the same plane. It also
has a linear electric connector for joining two track sections in the same plane
and a 90º electromechanical connector for joining profile sections in different
planes (interior wall-wall, ceiling-wall). Aesthetic covers for the inner profile gap
available as an option.
