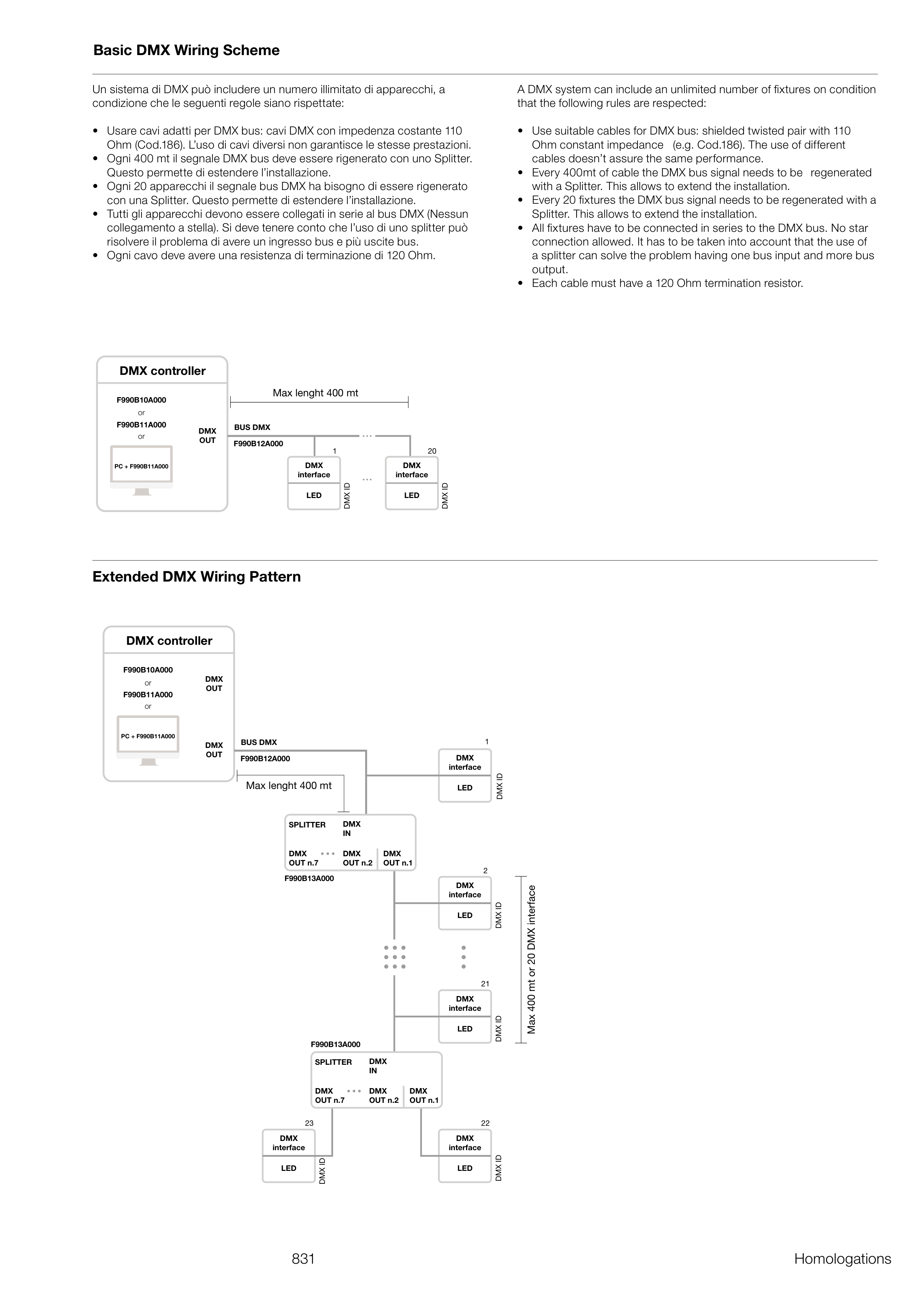

Basic DMX Wiring Scheme
Extended DMX Wiring Pattern
Max lenght 400 mt
DMX controller
F990B10A000
DMX
OUT
DMX
interface
LED
BUS DMX
DMX ID
DMX
interface
LED
DMX ID
1
20
or
F990B11A000
F990B12A000
PC + F990B11A000
or
Max lenght 400 mt
DMX controller
F990B10A000
DMX
OUT
DMX
OUT
DMX
IN
DMX
OUT n.7
DMX
OUT n.2
DMX
OUT n.1
DMX
interface
LED
DMX
interface
LED
BUS DMX
SPLITTER
DMX ID
DMX ID
1
2
DMX
interface
LED
DMX ID
21
DMX
interface
LED
DMX ID
22
DMX
interface
LED
DMX ID
23
or
F990B11A000
F990B12A000
F990B13A000
PC + F990B11A000
or
DMX
IN
DMX
OUT n.7
DMX
OUT n.2
DMX
OUT n.1
SPLITTER
F990B13A000
Max 400 mt or 20 DMX interface
831
Un sistema di DMX può includere un numero illimitato di apparecchi, a
condizione che le seguenti regole siano rispettate:
• Usare cavi adatti per DMX bus: cavi DMX con impedenza costante 110
Ohm (Cod.186). L’uso di cavi diversi non garantisce le stesse prestazioni.
• Ogni 400 mt il segnale DMX bus deve essere rigenerato con uno Splitter.
Questo permette di estendere l’installazione.
• Ogni 20 apparecchi il segnale bus DMX ha bisogno di essere rigenerato
con una Splitter. Questo permette di estendere l’installazione.
• Tutti gli apparecchi devono essere collegati in serie al bus DMX (Nessun
collegamento a stella). Si deve tenere conto che l’uso di uno splitter può
risolvere il problema di avere un ingresso bus e più uscite bus.
• Ogni cavo deve avere una resistenza di terminazione di 120 Ohm.
A DMX system can include an unlimited number of fixtures on condition
that the following rules are respected:
• Use suitable cables for DMX bus: shielded twisted pair with 110
Ohm constant impedance (e.g. Cod.186). The use of different
cables doesn’t assure the same performance.
• Every 400mt of cable the DMX bus signal needs to be regenerated
with a Splitter. This allows to extend the installation.
• Every 20 fixtures the DMX bus signal needs to be regenerated with a
Splitter. This allows to extend the installation.
• All fixtures have to be connected in series to the DMX bus. No star
connection allowed. It has to be taken into account that the use of
a splitter can solve the problem having one bus input and more bus
output.
• Each cable must have a 120 Ohm termination resistor.
