Homologations

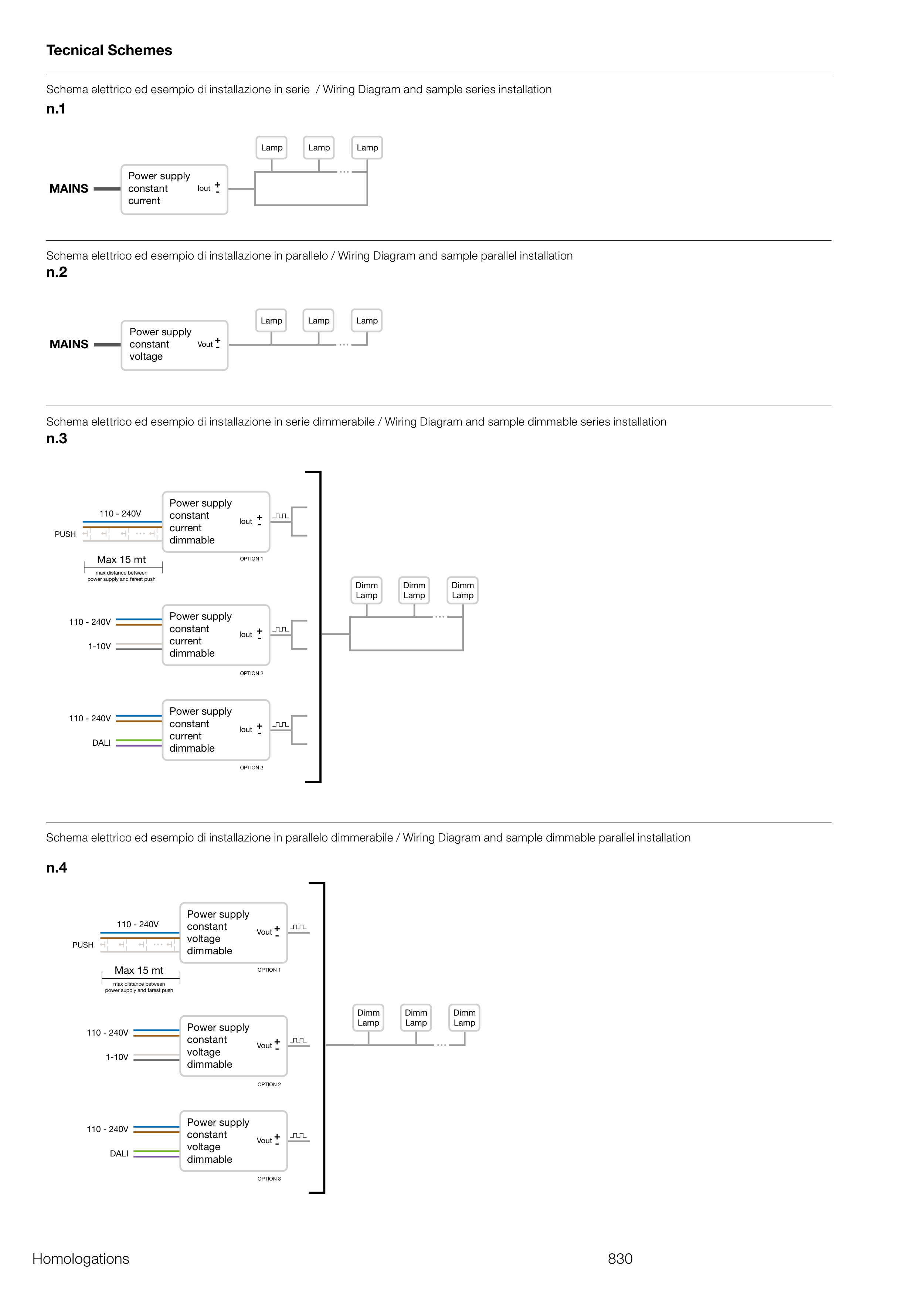

Tecnical Schemes
MAINS
Lamp
Lamp
Power supply
constant
current
Iout +-
Lamp
MAINS
Lamp
Lamp
Power supply
constant
voltage
Vout +-
Lamp
Dimm
Lamp
Power supply
constant
current
dimmable
110 - 240V
110 - 240V
1-10V
110 - 240V
DALI
Max 15 mt
max distance between
power supply and farest push
PUSH
Iout +-
OPTION 1
OPTION 2
OPTION 3
Power supply
constant
current
dimmable
Iout +-
Power supply
constant
current
dimmable
Iout +-
Dimm
Lamp
Dimm
Lamp
Power supply
constant
voltage
dimmable
110 - 240V
110 - 240V
1-10V
110 - 240V
DALI
Max 15 mt
max distance between
power supply and farest push
PUSH
Vout +-
OPTION 1
OPTION 2
OPTION 3
Power supply
constant
voltage
dimmable
Vout +-
Power supply
constant
voltage
dimmable
Vout +-
Dimm
Lamp
Dimm
Lamp
Dimm
Lamp
n.2
n.3
n.4
n.1
830
Schema elettrico ed esempio di installazione in serie / Wiring Diagram and sample series installation
Schema elettrico ed esempio di installazione in serie dimmerabile / Wiring Diagram and sample dimmable series installation
Schema elettrico ed esempio di installazione in parallelo / Wiring Diagram and sample parallel installation
Schema elettrico ed esempio di installazione in parallelo dimmerabile / Wiring Diagram and sample dimmable parallel installation
