Aimer
67
IP
LED INCL
07
IK

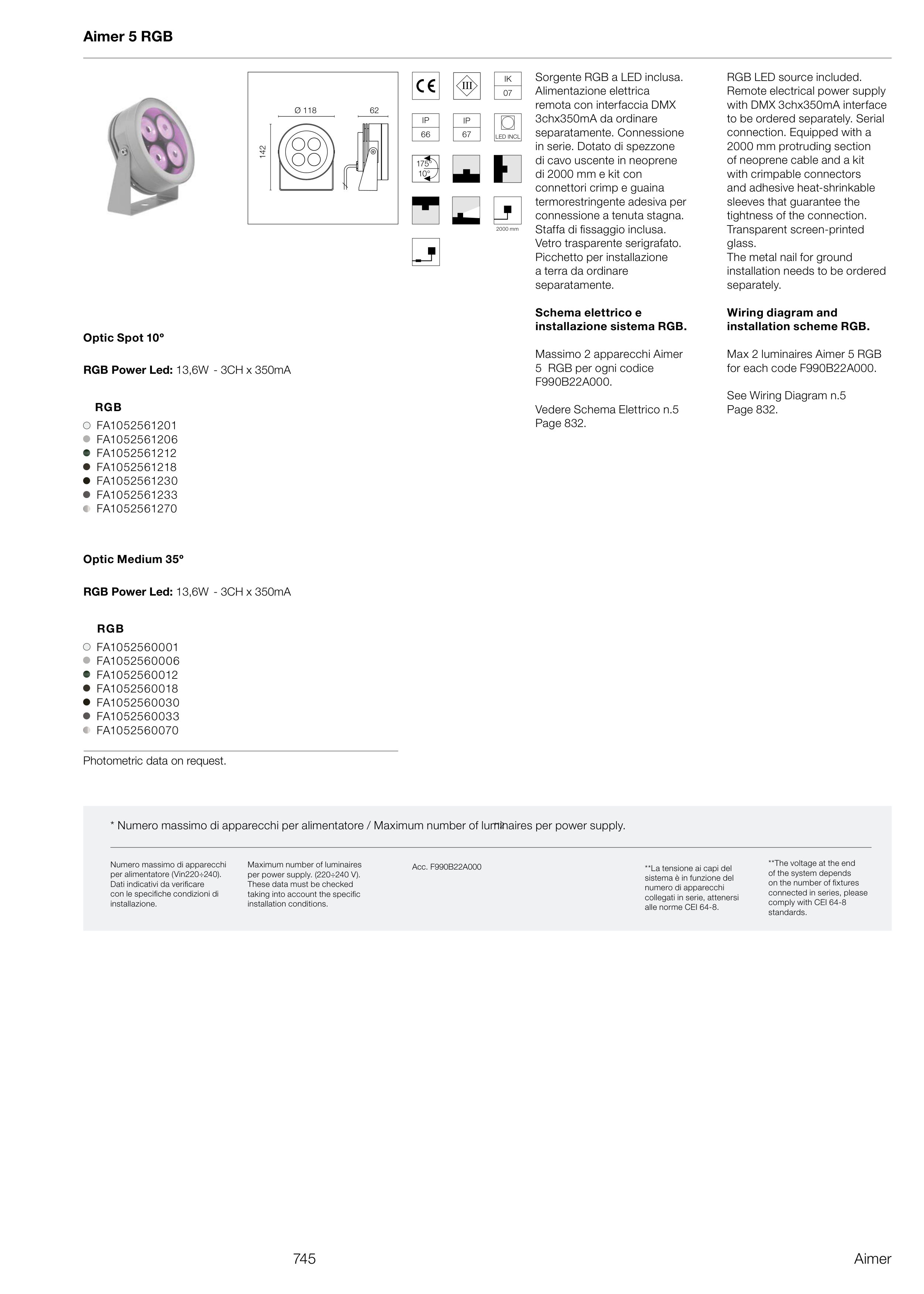

Aimer 5 RGB
RGB
RGB
175°
10°
142
Ø 118
62
RGB Power Led: 13,6W - 3CH x 350mA
RGB Power Led: 13,6W - 3CH x 350mA
Optic Spot 10º
Optic Medium 35º
FA1052561201
FA1052561206
FA1052561212
FA1052561218
FA1052561230
FA1052561233
FA1052561270
FA1052560001
FA1052560006
FA1052560012
FA1052560018
FA1052560030
FA1052560033
FA1052560070
Acc. F990B22A000
**2
2000 mm
Photometric data on request.
66
IP
745
**La tensione ai capi del
sistema è in funzione del
numero di apparecchi
collegati in serie, attenersi
alle norme CEI 64-8.
**The voltage at the end
of the system depends
on the number of fixtures
connected in series, please
comply with CEI 64-8
standards.
Numero massimo di apparecchi
per alimentatore (Vin220÷240).
Dati indicativi da verificare
con le specifiche condizioni di
installazione.
Maximum number of luminaires
per power supply. (220÷240 V).
These data must be checked
taking into account the specific
installation conditions.
* Numero massimo di apparecchi per alimentatore / Maximum number of luminaires per power supply.
Sorgente RGB a LED inclusa.
Alimentazione elettrica
remota con interfaccia DMX
3chx350mA da ordinare
separatamente. Connessione
in serie. Dotato di spezzone
di cavo uscente in neoprene
di 2000 mm e kit con
connettori crimp e guaina
termorestringente adesiva per
connessione a tenuta stagna.
Staffa di fissaggio inclusa.
Vetro trasparente serigrafato.
Picchetto per installazione
a terra da ordinare
separatamente.
RGB LED source included.
Remote electrical power supply
with DMX 3chx350mA interface
to be ordered separately. Serial
connection. Equipped with a
2000 mm protruding section
of neoprene cable and a kit
with crimpable connectors
and adhesive heat-shrinkable
sleeves that guarantee the
tightness of the connection.
Transparent screen-printed
glass.
The metal nail for ground
installation needs to be ordered
separately.
Schema elettrico e
installazione sistema RGB.
Massimo 2 apparecchi Aimer
5 RGB per ogni codice
F990B22A000.
Vedere Schema Elettrico n.5
Page 832.
Wiring diagram and
installation scheme RGB.
Max 2 luminaires Aimer 5 RGB
for each code F990B22A000.
See Wiring Diagram n.5
Page 832.
