744
For: Softprofile Smooth
White
White
08.8512.00C
08.8513.00C
198
207
394
403
3,5W
228 lm
3000K
CRI 85
7W
456 lm
3000K
CRI 85

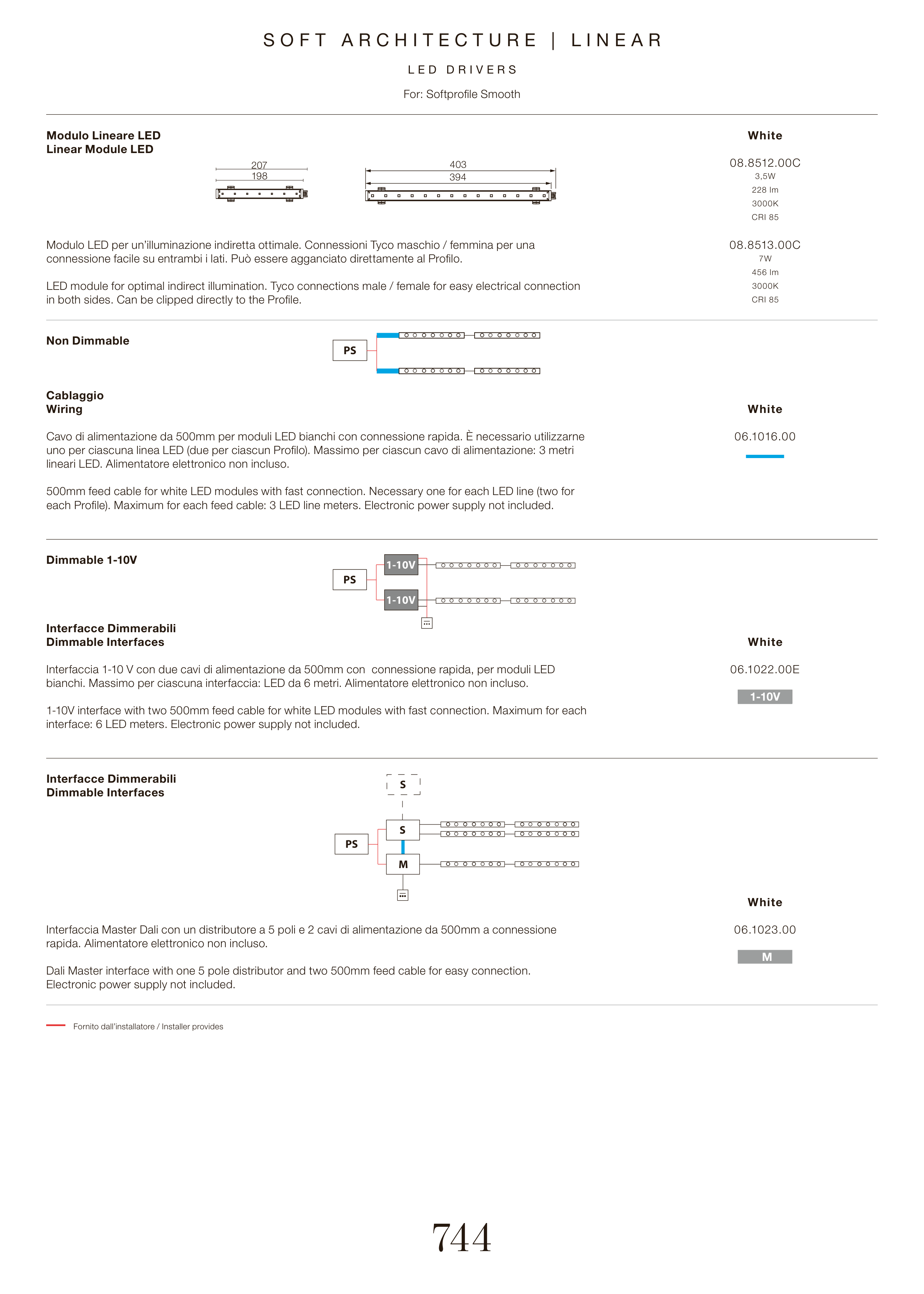

S O F T A R C H I T E C T U R E | L I N E A R
L E D D R I V E R S
PS
Non Dimmable
06.1016.00
White
M
PS
M
S
S
06.1023.00
Dimmable 1-10V
White
PS
1-10V
1-10V
1-10V
06.1022.00E
Fornito dall’installatore / Installer provides
Modulo LED per un’illuminazione indiretta ottimale. Connessioni Tyco maschio / femmina per una
connessione facile su entrambi i lati. Può essere agganciato direttamente al Profilo.
LED module for optimal indirect illumination. Tyco connections male / female for easy electrical connection
in both sides. Can be clipped directly to the Profile.
Modulo Lineare LED
Linear Module LED
Cavo di alimentazione da 500mm per moduli LED bianchi con connessione rapida. È necessario utilizzarne
uno per ciascuna linea LED (due per ciascun Profilo). Massimo per ciascun cavo di alimentazione: 3 metri
lineari LED. Alimentatore elettronico non incluso.
500mm feed cable for white LED modules with fast connection. Necessary one for each LED line (two for
each Profile). Maximum for each feed cable: 3 LED line meters. Electronic power supply not included.
Cablaggio
Wiring
Interfacce Dimmerabili
Dimmable Interfaces
Interfacce Dimmerabili
Dimmable Interfaces
Interfaccia Master Dali con un distributore a 5 poli e 2 cavi di alimentazione da 500mm a connessione
rapida. Alimentatore elettronico non incluso.
Dali Master interface with one 5 pole distributor and two 500mm feed cable for easy connection.
Electronic power supply not included.
Interfaccia 1-10 V con due cavi di alimentazione da 500mm con connessione rapida, per moduli LED
bianchi. Massimo per ciascuna interfaccia: LED da 6 metri. Alimentatore elettronico non incluso.
1-10V interface with two 500mm feed cable for white LED modules with fast connection. Maximum for each
interface: 6 LED meters. Electronic power supply not included.
