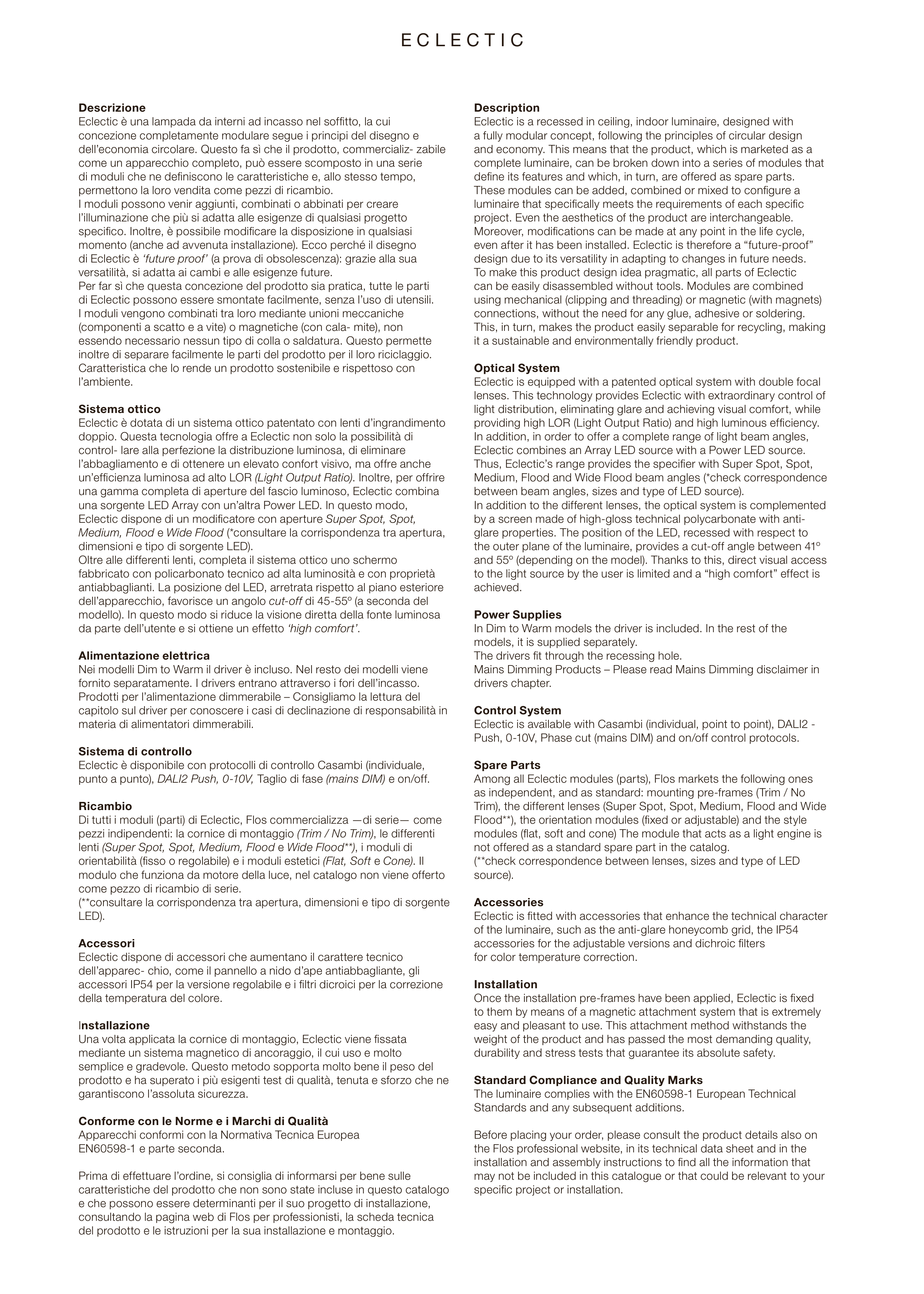

E C L E C T I C
Description
Eclectic is a recessed in ceiling, indoor luminaire, designed with
a fully modular concept, following the principles of circular design
and economy. This means that the product, which is marketed as a
complete luminaire, can be broken down into a series of modules that
define its features and which, in turn, are offered as spare parts.
These modules can be added, combined or mixed to configure a
luminaire that specifically meets the requirements of each specific
project. Even the aesthetics of the product are interchangeable.
Moreover, modifications can be made at any point in the life cycle,
even after it has been installed. Eclectic is therefore a “future-proof”
design due to its versatility in adapting to changes in future needs.
To make this product design idea pragmatic, all parts of Eclectic
can be easily disassembled without tools. Modules are combined
using mechanical (clipping and threading) or magnetic (with magnets)
connections, without the need for any glue, adhesive or soldering.
This, in turn, makes the product easily separable for recycling, making
it a sustainable and environmentally friendly product.
Optical System
Eclectic is equipped with a patented optical system with double focal
lenses. This technology provides Eclectic with extraordinary control of
light distribution, eliminating glare and achieving visual comfort, while
providing high LOR (Light Output Ratio) and high luminous efficiency.
In addition, in order to offer a complete range of light beam angles,
Eclectic combines an Array LED source with a Power LED source.
Thus, Eclectic’s range provides the specifier with Super Spot, Spot,
Medium, Flood and Wide Flood beam angles (*check correspondence
between beam angles, sizes and type of LED source).
In addition to the different lenses, the optical system is complemented
by a screen made of high-gloss technical polycarbonate with anti-
glare properties. The position of the LED, recessed with respect to
the outer plane of the luminaire, provides a cut-off angle between 41º
and 55º (depending on the model). Thanks to this, direct visual access
to the light source by the user is limited and a “high comfort” effect is
achieved.
Power Supplies
In Dim to Warm models the driver is included. In the rest of the
models, it is supplied separately.
The drivers fit through the recessing hole.
Mains Dimming Products – Please read Mains Dimming disclaimer in
drivers chapter.
Control System
Eclectic is available with Casambi (individual, point to point), DALI2 -
Push, 0-10V, Phase cut (mains DIM) and on/off control protocols.
Spare Parts
Among all Eclectic modules (parts), Flos markets the following ones
as independent, and as standard: mounting pre-frames (Trim / No
Trim), the different lenses (Super Spot, Spot, Medium, Flood and Wide
Flood**), the orientation modules (fixed or adjustable) and the style
modules (flat, soft and cone) The module that acts as a light engine is
not offered as a standard spare part in the catalog.
(**check correspondence between lenses, sizes and type of LED
source).
Accessories
Eclectic is fitted with accessories that enhance the technical character
of the luminaire, such as the anti-glare honeycomb grid, the IP54
accessories for the adjustable versions and dichroic filters
for color temperature correction.
Installation
Once the installation pre-frames have been applied, Eclectic is fixed
to them by means of a magnetic attachment system that is extremely
easy and pleasant to use. This attachment method withstands the
weight of the product and has passed the most demanding quality,
durability and stress tests that guarantee its absolute safety.
Standard Compliance and Quality Marks
The luminaire complies with the EN60598-1 European Technical
Standards and any subsequent additions.
Before placing your order, please consult the product details also on
the Flos professional website, in its technical data sheet and in the
installation and assembly instructions to find all the information that
may not be included in this catalogue or that could be relevant to your
specific project or installation.
Descrizione
Eclectic è una lampada da interni ad incasso nel soffitto, la cui
concezione completamente modulare segue i principi del disegno e
dell’economia circolare. Questo fa sì che il prodotto, commercializ- zabile
come un apparecchio completo, può essere scomposto in una serie
di moduli che ne definiscono le caratteristiche e, allo stesso tempo,
permettono la loro vendita come pezzi di ricambio.
I moduli possono venir aggiunti, combinati o abbinati per creare
l’illuminazione che più si adatta alle esigenze di qualsiasi progetto
specifico. Inoltre, è possibile modificare la disposizione in qualsiasi
momento (anche ad avvenuta installazione). Ecco perché il disegno
di Eclectic è ‘future proof’ (a prova di obsolescenza): grazie alla sua
versatilità, si adatta ai cambi e alle esigenze future.
Per far sì che questa concezione del prodotto sia pratica, tutte le parti
di Eclectic possono essere smontate facilmente, senza l’uso di utensili.
I moduli vengono combinati tra loro mediante unioni meccaniche
(componenti a scatto e a vite) o magnetiche (con cala- mite), non
essendo necessario nessun tipo di colla o saldatura. Questo permette
inoltre di separare facilmente le parti del prodotto per il loro riciclaggio.
Caratteristica che lo rende un prodotto sostenibile e rispettoso con
l’ambiente.
Sistema ottico
Eclectic è dotata di un sistema ottico patentato con lenti d’ingrandimento
doppio. Questa tecnologia offre a Eclectic non solo la possibilità di
control- lare alla perfezione la distribuzione luminosa, di eliminare
l’abbagliamento e di ottenere un elevato confort visivo, ma offre anche
un’efficienza luminosa ad alto LOR (Light Output Ratio). Inoltre, per offrire
una gamma completa di aperture del fascio luminoso, Eclectic combina
una sorgente LED Array con un’altra Power LED. In questo modo,
Eclectic dispone di un modificatore con aperture Super Spot, Spot,
Medium, Flood e Wide Flood (*consultare la corrispondenza tra apertura,
dimensioni e tipo di sorgente LED).
Oltre alle differenti lenti, completa il sistema ottico uno schermo
fabbricato con policarbonato tecnico ad alta luminosità e con proprietà
antiabbaglianti. La posizione del LED, arretrata rispetto al piano esteriore
dell’apparecchio, favorisce un angolo cut-off di 45-55º (a seconda del
modello). In questo modo si riduce la visione diretta della fonte luminosa
da parte dell’utente e si ottiene un effetto ‘high comfort’.
Alimentazione elettrica
Nei modelli Dim to Warm il driver è incluso. Nel resto dei modelli viene
fornito separatamente. I drivers entrano attraverso i fori dell’incasso.
Prodotti per l’alimentazione dimmerabile – Consigliamo la lettura del
capitolo sul driver per conoscere i casi di declinazione di responsabilità in
materia di alimentatori dimmerabili.
Sistema di controllo
Eclectic è disponibile con protocolli di controllo Casambi (individuale,
punto a punto), DALI2 Push, 0-10V, Taglio di fase (mains DIM) e on/off.
Ricambio
Di tutti i moduli (parti) di Eclectic, Flos commercializza —di serie— come
pezzi indipendenti: la cornice di montaggio (Trim / No Trim), le differenti
lenti (Super Spot, Spot, Medium, Flood e Wide Flood**), i moduli di
orientabilità (fisso o regolabile) e i moduli estetici (Flat, Soft e Cone). Il
modulo che funziona da motore della luce, nel catalogo non viene offerto
come pezzo di ricambio di serie.
(**consultare la corrispondenza tra apertura, dimensioni e tipo di sorgente
LED).
Accessori
Eclectic dispone di accessori che aumentano il carattere tecnico
dell’apparec- chio, come il pannello a nido d’ape antiabbagliante, gli
accessori IP54 per la versione regolabile e i filtri dicroici per la correzione
della temperatura del colore.
Installazione
Una volta applicata la cornice di montaggio, Eclectic viene fissata
mediante un sistema magnetico di ancoraggio, il cui uso e molto
semplice e gradevole. Questo metodo sopporta molto bene il peso del
prodotto e ha superato i più esigenti test di qualità, tenuta e sforzo che ne
garantiscono l’assoluta sicurezza.
Conforme con le Norme e i Marchi di Qualità
Apparecchi conformi con la Normativa Tecnica Europea
EN60598-1 e parte seconda.
Prima di effettuare l’ordine, si consiglia di informarsi per bene sulle
caratteristiche del prodotto che non sono state incluse in questo catalogo
e che possono essere determinanti per il suo progetto di installazione,
consultando la pagina web di Flos per professionisti, la scheda tecnica
del prodotto e le istruzioni per la sua installazione e montaggio.
