192
L
06.5010.40
06.5010.05
06.5010.14
06.5060.40
06.5060.05
06.5060.14
06.5011.40
06.5011.05
06.5011.14
06.5061.40
06.5061.05
06.5061.14
06.5012.40
06.5012.05
06.5012.14
06.5062.40
06.5062.05
06.5062.14
06.5013.40
06.5013.05
06.5013.14
06.5063.40
06.5063.05
06.5063.14
06.5014.40
06.5014.14
06.5064.40
06.5064.14
L: 1000 mm
L: 1000 mm
L: 1500 mm
L: 1500 mm
L: 2500 mm
L: 2500 mm
L: 2000 mm
L: 2000 mm
L: 3000 mm
L: 3000 mm

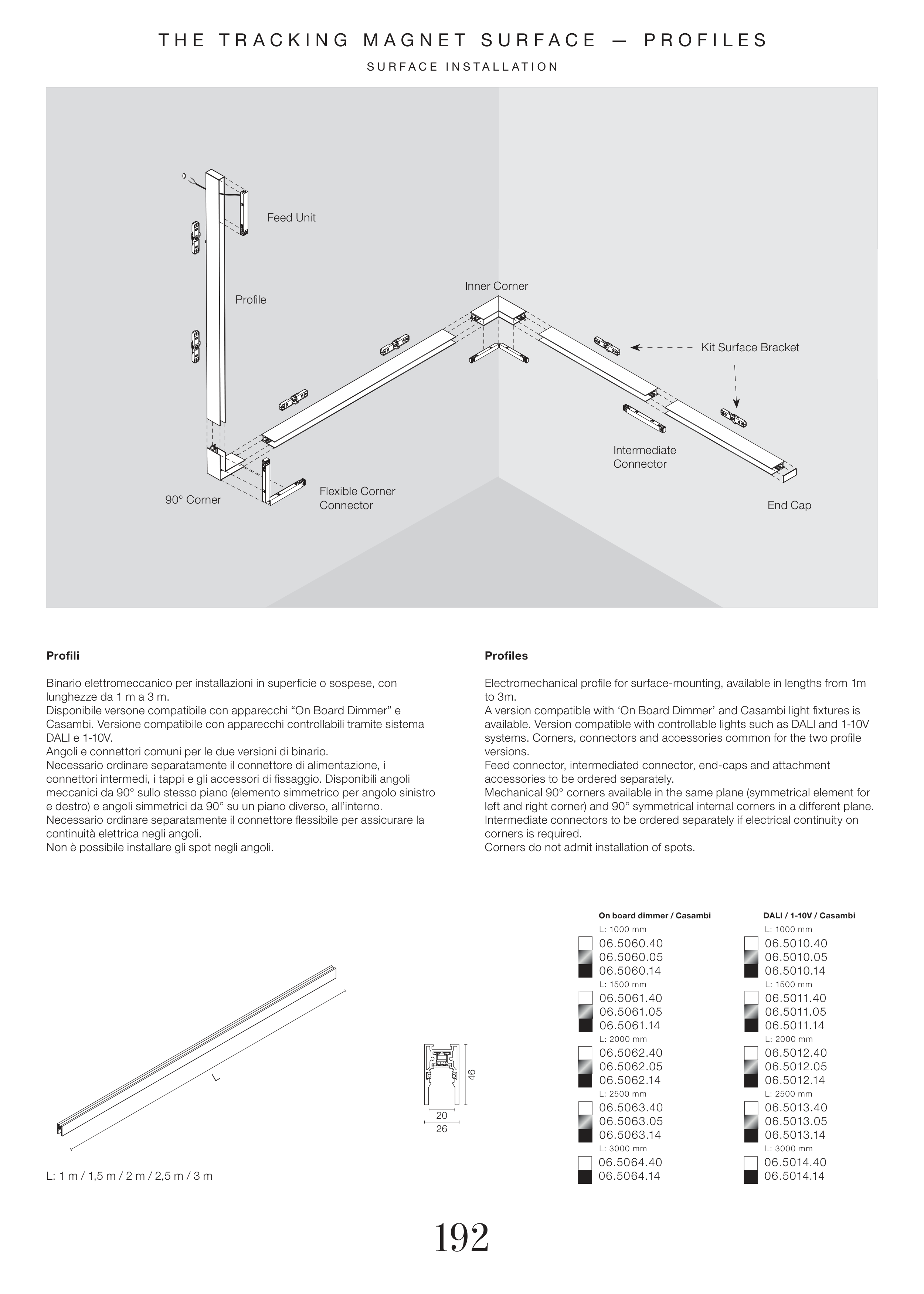

T H E T R A C K I N G M A G N E T S U R F A C E — P R O F I L E S
20
46
26
S U R F A C E I N S T A L L A T I O N
Flexible Corner
Connector
Intermediate
Connector
Kit Surface Bracket
Profile
90° Corner
Inner Corner
End Cap
Feed Unit
On board dimmer / Casambi
DALI / 1-10V / Casambi
L: 1 m / 1,5 m / 2 m / 2,5 m / 3 m
Profili
Binario elettromeccanico per installazioni in superficie o sospese, con
lunghezze da 1 m a 3 m.
Disponibile versone compatibile con apparecchi “On Board Dimmer” e
Casambi. Versione compatibile con apparecchi controllabili tramite sistema
DALI e 1-10V.
Angoli e connettori comuni per le due versioni di binario.
Necessario ordinare separatamente il connettore di alimentazione, i
connettori intermedi, i tappi e gli accessori di fissaggio. Disponibili angoli
meccanici da 90° sullo stesso piano (elemento simmetrico per angolo sinistro
e destro) e angoli simmetrici da 90° su un piano diverso, all’interno.
Necessario ordinare separatamente il connettore flessibile per assicurare la
continuità elettrica negli angoli.
Non è possibile installare gli spot negli angoli.
Profiles
Electromechanical profile for surface-mounting, available in lengths from 1m
to 3m.
A version compatible with ‘On Board Dimmer’ and Casambi light fixtures is
available. Version compatible with controllable lights such as DALI and 1-10V
systems. Corners, connectors and accessories common for the two profile
versions.
Feed connector, intermediated connector, end-caps and attachment
accessories to be ordered separately.
Mechanical 90° corners available in the same plane (symmetrical element for
left and right corner) and 90° symmetrical internal corners in a different plane.
Intermediate connectors to be ordered separately if electrical continuity on
corners is required.
Corners do not admit installation of spots.
