190

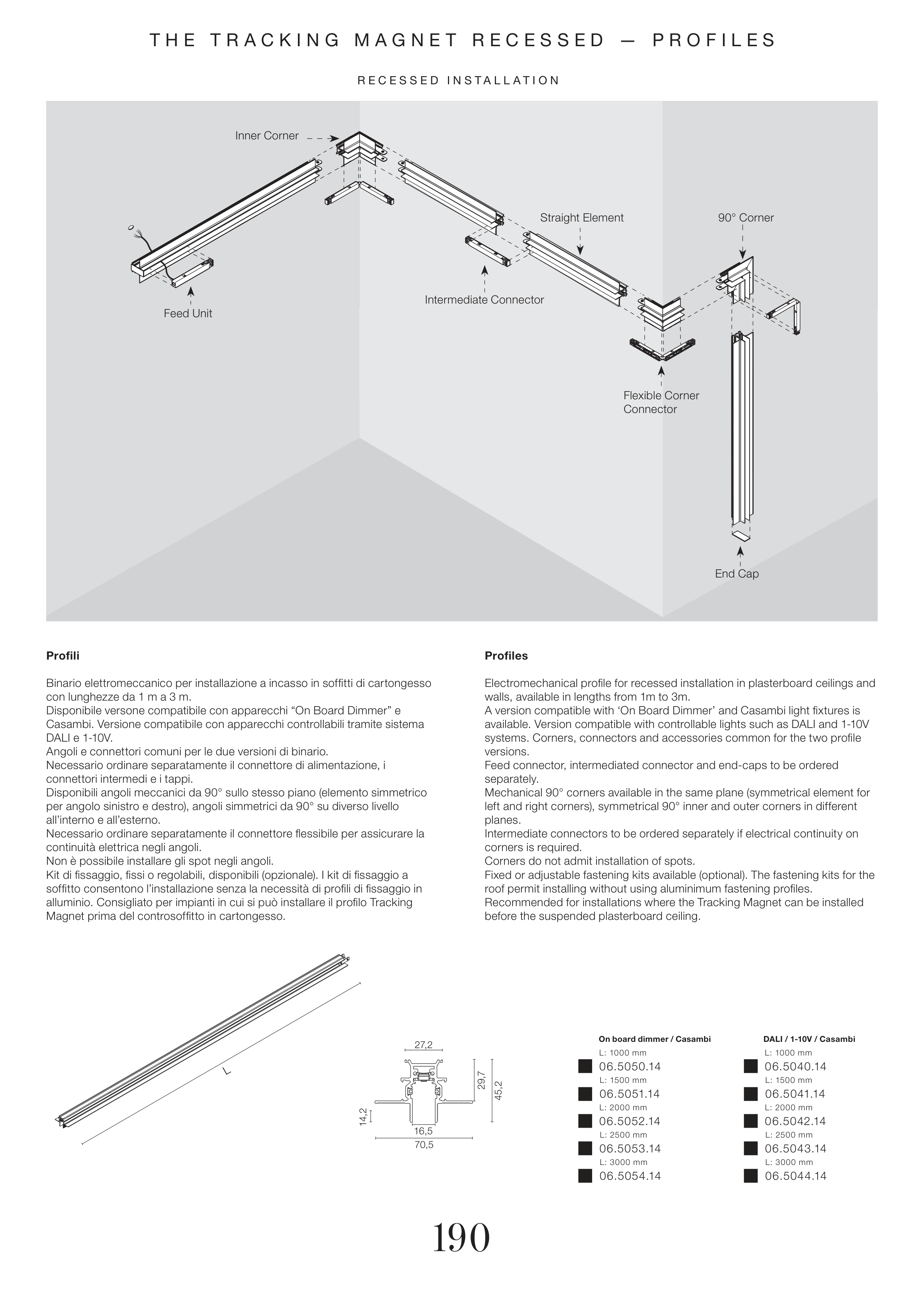

T H E T R A C K I N G M A G N E T R E C E S S E D — P R O F I L E S
06.5040.14
06.5050.14
06.5041.14
06.5051.14
06.5043.14
06.5053.14
06.5042.14
06.5052.14
06.5044.14
06.5054.14
L: 1500 mm
L: 1500 mm
L: 2500 mm
L: 2500 mm
L: 2000 mm
L: 2000 mm
L: 3000 mm
L: 3000 mm
27,2
16,5
70,5
45,2
29,7
14,2
L
L: 1000 mm
On board dimmer / Casambi
DALI / 1-10V / Casambi
L: 1000 mm
R E C E S S E D I N S T A L L A T I O N
Flexible Corner
Connector
Intermediate Connector
Straight Element
90° Corner
Inner Corner
Feed Unit
End Cap
Profili
Binario elettromeccanico per installazione a incasso in soffitti di cartongesso
con lunghezze da 1 m a 3 m.
Disponibile versone compatibile con apparecchi “On Board Dimmer” e
Casambi. Versione compatibile con apparecchi controllabili tramite sistema
DALI e 1-10V.
Angoli e connettori comuni per le due versioni di binario.
Necessario ordinare separatamente il connettore di alimentazione, i
connettori intermedi e i tappi.
Disponibili angoli meccanici da 90° sullo stesso piano (elemento simmetrico
per angolo sinistro e destro), angoli simmetrici da 90° su diverso livello
all’interno e all’esterno.
Necessario ordinare separatamente il connettore flessibile per assicurare la
continuità elettrica negli angoli.
Non è possibile installare gli spot negli angoli.
Kit di fissaggio, fissi o regolabili, disponibili (opzionale). I kit di fissaggio a
soffitto consentono l’installazione senza la necessità di profili di fissaggio in
alluminio. Consigliato per impianti in cui si può installare il profilo Tracking
Magnet prima del controsoffitto in cartongesso.
Profiles
Electromechanical profile for recessed installation in plasterboard ceilings and
walls, available in lengths from 1m to 3m.
A version compatible with ‘On Board Dimmer’ and Casambi light fixtures is
available. Version compatible with controllable lights such as DALI and 1-10V
systems. Corners, connectors and accessories common for the two profile
versions.
Feed connector, intermediated connector and end-caps to be ordered
separately.
Mechanical 90° corners available in the same plane (symmetrical element for
left and right corners), symmetrical 90° inner and outer corners in different
planes.
Intermediate connectors to be ordered separately if electrical continuity on
corners is required.
Corners do not admit installation of spots.
Fixed or adjustable fastening kits available (optional). The fastening kits for the
roof permit installing without using aluminimum fastening profiles.
Recommended for installations where the Tracking Magnet can be installed
before the suspended plasterboard ceiling.
