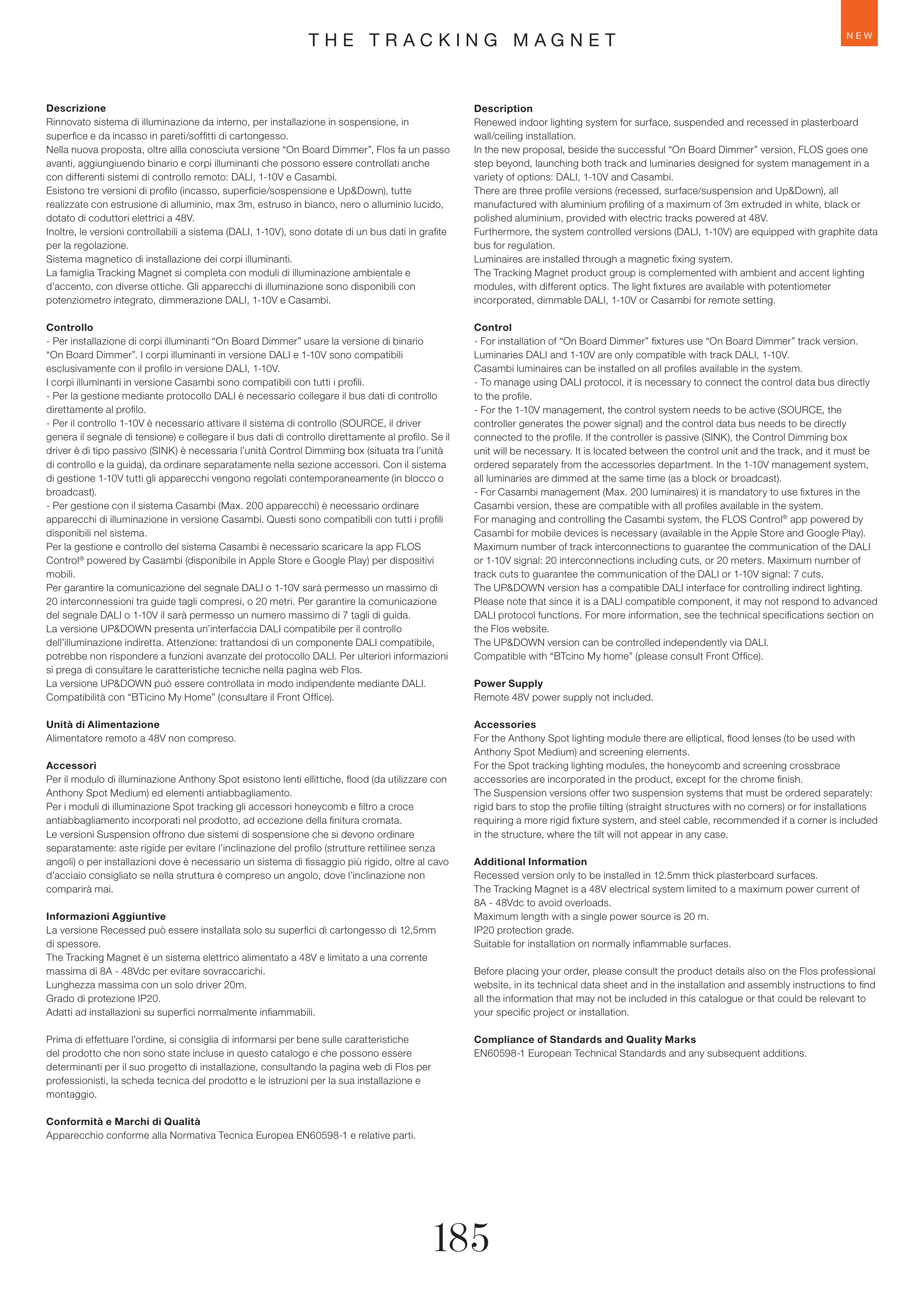

Descrizione
Rinnovato sistema di illuminazione da interno, per installazione in sospensione, in
superfice e da incasso in pareti/soffitti di cartongesso.
Nella nuova proposta, oltre allla conosciuta versione “On Board Dimmer”, Flos fa un passo
avanti, aggiungiuendo binario e corpi illuminanti che possono essere controllati anche
con differenti sistemi di controllo remoto: DALI, 1-10V e Casambi.
Esistono tre versioni di profilo (incasso, superficie/sospensione e Up&Down), tutte
realizzate con estrusione di alluminio, max 3m, estruso in bianco, nero o alluminio lucido,
dotato di coduttori elettrici a 48V.
Inoltre, le versioni controllabili a sistema (DALI, 1-10V), sono dotate di un bus dati in grafite
per la regolazione.
Sistema magnetico di installazione dei corpi illuminanti.
La famiglia Tracking Magnet si completa con moduli di illuminazione ambientale e
d’accento, con diverse ottiche. Gli apparecchi di illuminazione sono disponibili con
potenziometro integrato, dimmerazione DALI, 1-10V e Casambi.
Controllo
- Per installazione di corpi illuminanti “On Board Dimmer” usare la versione di binario
“On Board Dimmer”. I corpi illuminanti in versione DALI e 1-10V sono compatibili
esclusivamente con il profilo in versione DALI, 1-10V.
I corpi illuminanti in versione Casambi sono compatibili con tutti i profili.
- Per la gestione mediante protocollo DALI è necessario collegare il bus dati di controllo
direttamente al profilo.
- Per il controllo 1-10V è necessario attivare il sistema di controllo (SOURCE, il driver
genera il segnale di tensione) e collegare il bus dati di controllo direttamente al profilo. Se il
driver è di tipo passivo (SINK) è necessaria l’unità Control Dimming box (situata tra l’unità
di controllo e la guida), da ordinare separatamente nella sezione accessori. Con il sistema
di gestione 1-10V tutti gli apparecchi vengono regolati contemporaneamente (in blocco o
broadcast).
- Per gestione con il sistema Casambi (Max. 200 apparecchi) è necessario ordinare
apparecchi di illuminazione in versione Casambi. Questi sono compatibili con tutti i profili
disponibili nel sistema.
Per la gestione e controllo del sistema Casambi è necessario scaricare la app FLOS
Control® powered by Casambi (disponibile in Apple Store e Google Play) per dispositivi
mobili.
Per garantire la comunicazione del segnale DALI o 1-10V sarà permesso un massimo di
20 interconnessioni tra guide tagli compresi, o 20 metri. Per garantire la comunicazione
del segnale DALI o 1-10V il sarà permesso un numero massimo di 7 tagli di guida.
La versione UP&DOWN presenta un’interfaccia DALI compatibile per il controllo
dell’illuminazione indiretta. Attenzione: trattandosi di un componente DALI compatibile,
potrebbe non rispondere a funzioni avanzate del protocollo DALI. Per ulteriori informazioni
si prega di consultare le caratteristiche tecniche nella pagina web Flos.
La versione UP&DOWN può essere controllata in modo indipendente mediante DALI.
Compatibilità con “BTicino My Home” (consultare il Front Office).
Unità di Alimentazione
Alimentatore remoto a 48V non compreso.
Accessori
Per il modulo di illuminazione Anthony Spot esistono lenti ellittiche, flood (da utilizzare con
Anthony Spot Medium) ed elementi antiabbagliamento.
Per i moduli di illuminazione Spot tracking gli accessori honeycomb e filtro a croce
antiabbagliamento incorporati nel prodotto, ad eccezione della finitura cromata.
Le versioni Suspension offrono due sistemi di sospensione che si devono ordinare
separatamente: aste rigide per evitare l’inclinazione del profilo (strutture rettilinee senza
angoli) o per installazioni dove è necessario un sistema di fissaggio più rigido, oltre al cavo
d’acciaio consigliato se nella struttura è compreso un angolo, dove l’inclinazione non
comparirà mai.
Informazioni Aggiuntive
La versione Recessed può essere installata solo su superfici di cartongesso di 12,5mm
di spessore.
The Tracking Magnet è un sistema elettrico alimentato a 48V e limitato a una corrente
massima di 8A - 48Vdc per evitare sovraccarichi.
Lunghezza massima con un solo driver 20m.
Grado di protezione IP20.
Adatti ad installazioni su superfici normalmente infiammabili.
Prima di effettuare l’ordine, si consiglia di informarsi per bene sulle caratteristiche
del prodotto che non sono state incluse in questo catalogo e che possono essere
determinanti per il suo progetto di installazione, consultando la pagina web di Flos per
professionisti, la scheda tecnica del prodotto e le istruzioni per la sua installazione e
montaggio.
Conformità e Marchi di Qualità
Apparecchio conforme alla Normativa Tecnica Europea EN60598-1 e relative parti.
Description
Renewed indoor lighting system for surface, suspended and recessed in plasterboard
wall/ceiling installation.
In the new proposal, beside the successful “On Board Dimmer” version, FLOS goes one
step beyond, launching both track and luminaries designed for system management in a
variety of options: DALI, 1-10V and Casambi.
There are three profile versions (recessed, surface/suspension and Up&Down), all
manufactured with aluminium profiling of a maximum of 3m extruded in white, black or
polished aluminium, provided with electric tracks powered at 48V.
Furthermore, the system controlled versions (DALI, 1-10V) are equipped with graphite data
bus for regulation.
Luminaires are installed through a magnetic fixing system.
The Tracking Magnet product group is complemented with ambient and accent lighting
modules, with different optics. The light fixtures are available with potentiometer
incorporated, dimmable DALI, 1-10V or Casambi for remote setting.
Control
- For installation of “On Board Dimmer” fixtures use “On Board Dimmer” track version.
Luminaries DALI and 1-10V are only compatible with track DALI, 1-10V.
Casambi luminaires can be installed on all profiles available in the system.
- To manage using DALI protocol, it is necessary to connect the control data bus directly
to the profile.
- For the 1-10V management, the control system needs to be active (SOURCE, the
controller generates the power signal) and the control data bus needs to be directly
connected to the profile. If the controller is passive (SINK), the Control Dimming box
unit will be necessary. It is located between the control unit and the track, and it must be
ordered separately from the accessories department. In the 1-10V management system,
all luminaries are dimmed at the same time (as a block or broadcast).
- For Casambi management (Max. 200 luminaires) it is mandatory to use fixtures in the
Casambi version, these are compatible with all profiles available in the system.
For managing and controlling the Casambi system, the FLOS Control® app powered by
Casambi for mobile devices is necessary (available in the Apple Store and Google Play).
Maximum number of track interconnections to guarantee the communication of the DALI
or 1-10V signal: 20 interconnections including cuts, or 20 meters. Maximum number of
track cuts to guarantee the communication of the DALI or 1-10V signal: 7 cuts.
The UP&DOWN version has a compatible DALI interface for controlling indirect lighting.
Please note that since it is a DALI compatible component, it may not respond to advanced
DALI protocol functions. For more information, see the technical specifications section on
the Flos website.
The UP&DOWN version can be controlled independently via DALI.
Compatible with “BTcino My home” (please consult Front Office).
Power Supply
Remote 48V power supply not included.
Accessories
For the Anthony Spot lighting module there are elliptical, flood lenses (to be used with
Anthony Spot Medium) and screening elements.
For the Spot tracking lighting modules, the honeycomb and screening crossbrace
accessories are incorporated in the product, except for the chrome finish.
The Suspension versions offer two suspension systems that must be ordered separately:
rigid bars to stop the profile tilting (straight structures with no corners) or for installations
requiring a more rigid fixture system, and steel cable, recommended if a corner is included
in the structure, where the tilt will not appear in any case.
Additional Information
Recessed version only to be installed in 12.5mm thick plasterboard surfaces.
The Tracking Magnet is a 48V electrical system limited to a maximum power current of
8A - 48Vdc to avoid overloads.
Maximum length with a single power source is 20 m.
IP20 protection grade.
Suitable for installation on normally inflammable surfaces.
Before placing your order, please consult the product details also on the Flos professional
website, in its technical data sheet and in the installation and assembly instructions to find
all the information that may not be included in this catalogue or that could be relevant to
your specific project or installation.
Compliance of Standards and Quality Marks
EN60598-1 European Technical Standards and any subsequent additions.
