152

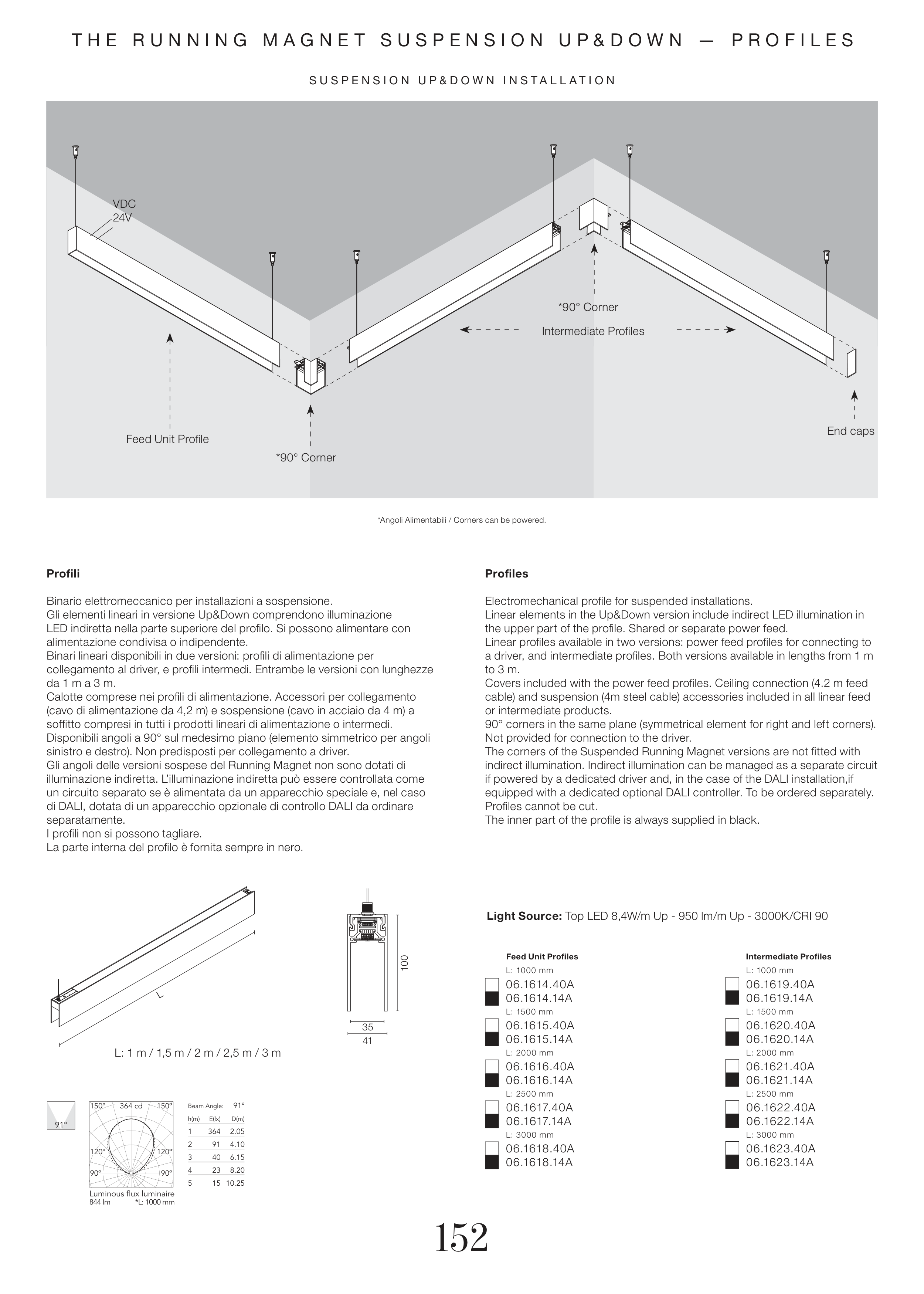

T H E R U N N I N G M A G N E T S U S P E N S I O N U P & D O W N — P R O F I L E S
L: 1 m / 1,5 m / 2 m / 2,5 m / 3 m
L
35
41
100
06.1614.40A
06.1614.14A
06.1619.40A
06.1619.14A
06.1615.40A
06.1615.14A
06.1617.40A
06.1617.14A
06.1616.40A
06.1616.14A
06.1618.40A
06.1618.14A
L: 1000 mm
L: 1000 mm
L: 1500 mm
L: 2500 mm
L: 2000 mm
L: 3000 mm
06.1620.40A
06.1620.14A
L: 1500 mm
06.1621.40A
06.1621.14A
L: 2000 mm
06.1622.40A
06.1622.14A
L: 2500 mm
06.1623.40A
06.1623.14A
L: 3000 mm
91°
150º
120º
90º
150º
120º
90º
364 cd
Beam Angle:
91°
h(m)
E(lx)
D(m)
1
364
2.05
2
91
4.10
3
40
6.15
4
23
8.20
5
15 10.25
Luminous flux luminaire
844 lm
*L: 1000 mm
Feed Unit Profiles
Intermediate Profiles
Light Source: Top LED 8,4W/m Up - 950 lm/m Up - 3000K/CRI 90
*90° Corner
*90° Corner
Intermediate Profiles
S U S P E N S I O N U P & D O W N I N S T A L L A T I O N
End caps
VDC
24V
Feed Unit Profile
Profili
Binario elettromeccanico per installazioni a sospensione.
Gli elementi lineari in versione Up&Down comprendono illuminazione
LED indiretta nella parte superiore del profilo. Si possono alimentare con
alimentazione condivisa o indipendente.
Binari lineari disponibili in due versioni: profili di alimentazione per
collegamento al driver, e profili intermedi. Entrambe le versioni con lunghezze
da 1 m a 3 m.
Calotte comprese nei profili di alimentazione. Accessori per collegamento
(cavo di alimentazione da 4,2 m) e sospensione (cavo in acciaio da 4 m) a
soffitto compresi in tutti i prodotti lineari di alimentazione o intermedi.
Disponibili angoli a 90° sul medesimo piano (elemento simmetrico per angoli
sinistro e destro). Non predisposti per collegamento a driver.
Gli angoli delle versioni sospese del Running Magnet non sono dotati di
illuminazione indiretta. L’illuminazione indiretta può essere controllata come
un circuito separato se è alimentata da un apparecchio speciale e, nel caso
di DALI, dotata di un apparecchio opzionale di controllo DALI da ordinare
separatamente.
I profili non si possono tagliare.
La parte interna del profilo è fornita sempre in nero.
Profiles
Electromechanical profile for suspended installations.
Linear elements in the Up&Down version include indirect LED illumination in
the upper part of the profile. Shared or separate power feed.
Linear profiles available in two versions: power feed profiles for connecting to
a driver, and intermediate profiles. Both versions available in lengths from 1 m
to 3 m.
Covers included with the power feed profiles. Ceiling connection (4.2 m feed
cable) and suspension (4m steel cable) accessories included in all linear feed
or intermediate products.
90° corners in the same plane (symmetrical element for right and left corners).
Not provided for connection to the driver.
The corners of the Suspended Running Magnet versions are not fitted with
indirect illumination. Indirect illumination can be managed as a separate circuit
if powered by a dedicated driver and, in the case of the DALI installation,if
equipped with a dedicated optional DALI controller. To be ordered separately.
Profiles cannot be cut.
The inner part of the profile is always supplied in black.
*Angoli Alimentabili / Corners can be powered.
