150

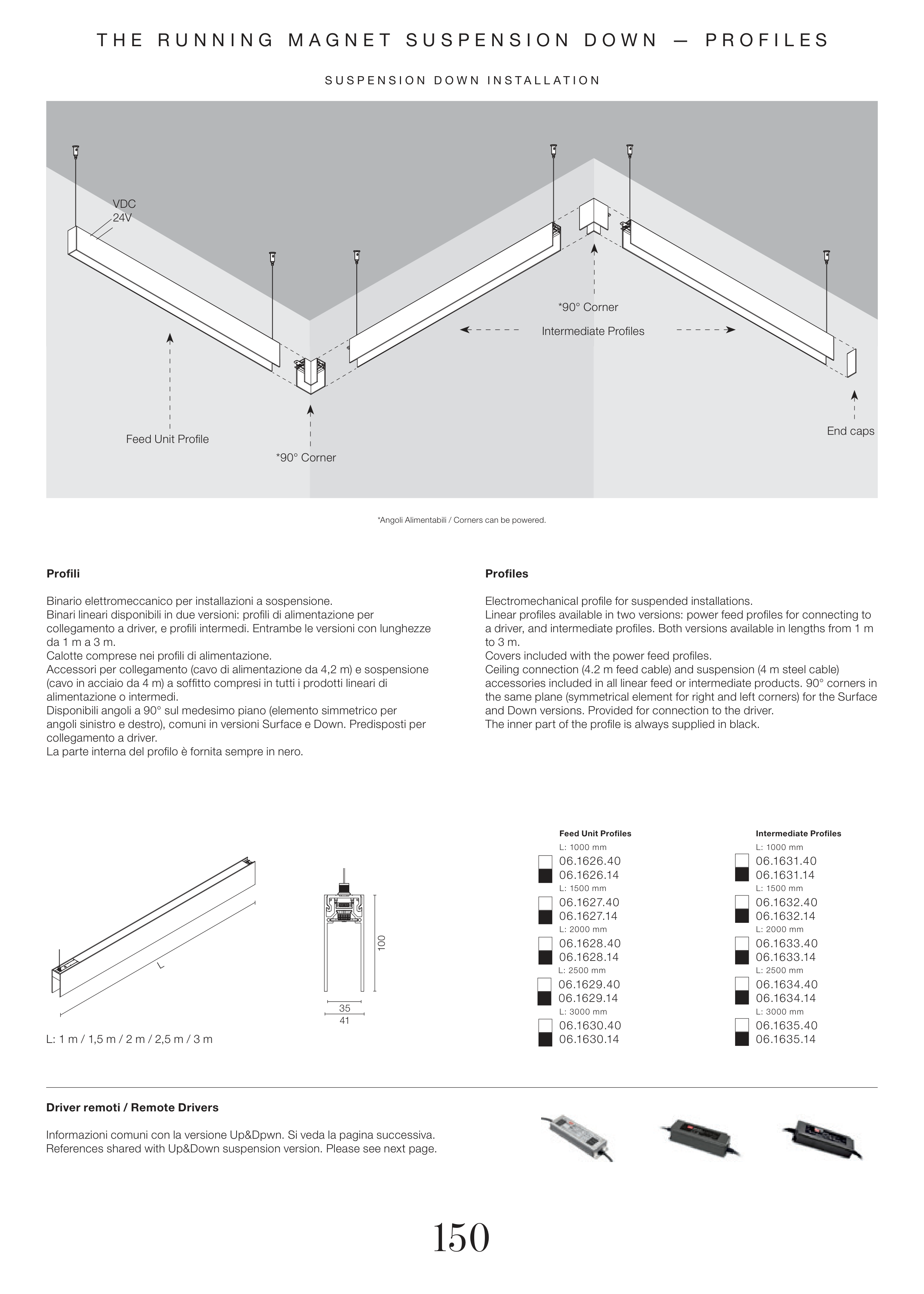

S U S P E N S I O N D O W N I N S T A L L A T I O N
T H E R U N N I N G M A G N E T S U S P E N S I O N D O W N — P R O F I L E S
L: 1 m / 1,5 m / 2 m / 2,5 m / 3 m
L
35
41
100
06.1626.40
06.1626.14
06.1631.40
06.1631.14
L: 1000 mm
L: 1000 mm
06.1627.40
06.1627.14
L: 1500 mm
06.1632.40
06.1632.14
L: 1500 mm
06.1628.40
06.1628.14
L: 2000 mm
06.1633.40
06.1633.14
L: 2000 mm
06.1629.40
06.1629.14
L: 2500 mm
06.1634.40
06.1634.14
L: 2500 mm
06.1630.40
06.1630.14
L: 3000 mm
06.1635.40
06.1635.14
L: 3000 mm
Feed Unit Profiles
Intermediate Profiles
*90° Corner
*90° Corner
Intermediate Profiles
End caps
VDC
24V
Feed Unit Profile
Profili
Binario elettromeccanico per installazioni a sospensione.
Binari lineari disponibili in due versioni: profili di alimentazione per
collegamento a driver, e profili intermedi. Entrambe le versioni con lunghezze
da 1 m a 3 m.
Calotte comprese nei profili di alimentazione.
Accessori per collegamento (cavo di alimentazione da 4,2 m) e sospensione
(cavo in acciaio da 4 m) a soffitto compresi in tutti i prodotti lineari di
alimentazione o intermedi.
Disponibili angoli a 90° sul medesimo piano (elemento simmetrico per
angoli sinistro e destro), comuni in versioni Surface e Down. Predisposti per
collegamento a driver.
La parte interna del profilo è fornita sempre in nero.
Profiles
Electromechanical profile for suspended installations.
Linear profiles available in two versions: power feed profiles for connecting to
a driver, and intermediate profiles. Both versions available in lengths from 1 m
to 3 m.
Covers included with the power feed profiles.
Ceiling connection (4.2 m feed cable) and suspension (4 m steel cable)
accessories included in all linear feed or intermediate products. 90° corners in
the same plane (symmetrical element for right and left corners) for the Surface
and Down versions. Provided for connection to the driver.
The inner part of the profile is always supplied in black.
*Angoli Alimentabili / Corners can be powered.
Driver remoti / Remote Drivers
Informazioni comuni con la versione Up&Dpwn. Si veda la pagina successiva.
References shared with Up&Down suspension version. Please see next page.
