146
06.1638.14
06.1643.14
06.1639.14
06.1644.14
06.1641.14
06.1646.14
06.1640.14
06.1645.14
06.1642.14
06.1647.14
L: 1000 mm
L: 1000 mm
L: 1500 mm
L: 1500 mm
L: 2500 mm
L: 2500 mm
L: 2000 mm
L: 2000 mm
L: 3000 mm
L: 3000 mm
L: 1 m / 1,5 m / 2 m / 2,5 m / 3 m
L
52
125
35
86
12,5

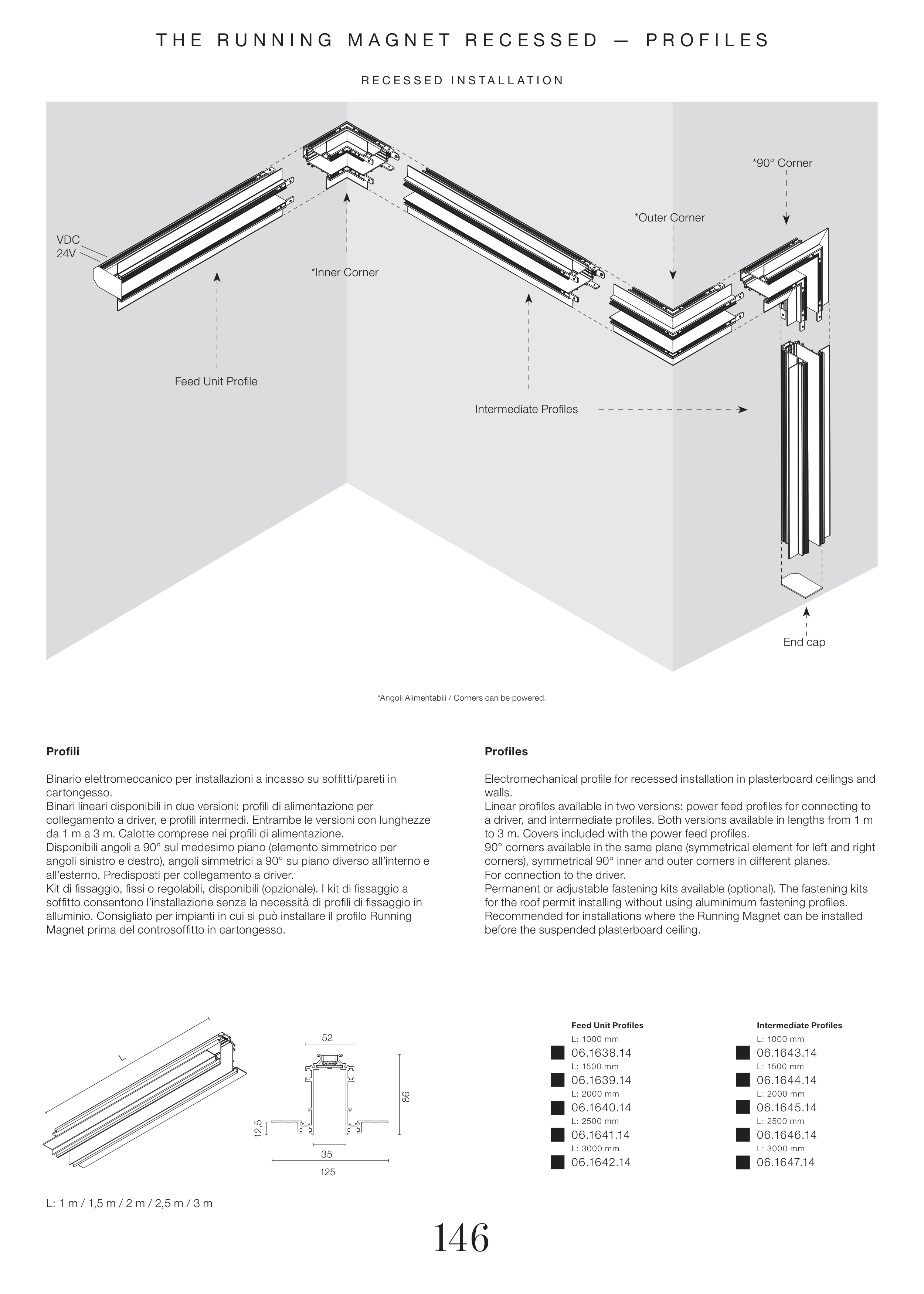

T H E R U N N I N G M A G N E T R E C E S S E D — P R O F I L E S
Feed Unit Profiles
Intermediate Profiles
R E C E S S E D I N S T A L L A T I O N
*90° Corner
End cap
*Inner Corner
Intermediate Profiles
Feed Unit Profile
*Outer Corner
VDC
24V
Profili
Binario elettromeccanico per installazioni a incasso su soffitti/pareti in
cartongesso.
Binari lineari disponibili in due versioni: profili di alimentazione per
collegamento a driver, e profili intermedi. Entrambe le versioni con lunghezze
da 1 m a 3 m. Calotte comprese nei profili di alimentazione.
Disponibili angoli a 90° sul medesimo piano (elemento simmetrico per
angoli sinistro e destro), angoli simmetrici a 90° su piano diverso all’interno e
all’esterno. Predisposti per collegamento a driver.
Kit di fissaggio, fissi o regolabili, disponibili (opzionale). I kit di fissaggio a
soffitto consentono l’installazione senza la necessità di profili di fissaggio in
alluminio. Consigliato per impianti in cui si può installare il profilo Running
Magnet prima del controsoffitto in cartongesso.
Profiles
Electromechanical profile for recessed installation in plasterboard ceilings and
walls.
Linear profiles available in two versions: power feed profiles for connecting to
a driver, and intermediate profiles. Both versions available in lengths from 1 m
to 3 m. Covers included with the power feed profiles.
90° corners available in the same plane (symmetrical element for left and right
corners), symmetrical 90° inner and outer corners in different planes.
For connection to the driver.
Permanent or adjustable fastening kits available (optional). The fastening kits
for the roof permit installing without using aluminimum fastening profiles.
Recommended for installations where the Running Magnet can be installed
before the suspended plasterboard ceiling.
*Angoli Alimentabili / Corners can be powered.
