35
03.8400.40
03.8400.14
03.8401.40
03.8401.14
03.8402.40
03.8402.14
03.8405.40
03.8405.14
03.8404.40
03.8404.14
03.8403.40
03.8403.14
2700K
2700K
3000K
2700K
L: 900 / 1200 / 1500
L: 944 / 1244 / 1544
47
ø30
Light Tube Direct
L: 900 mm - 22W - 1820 lm
L: 900 mm - 22W - 2048 lm
L: 1200 mm - 29W - 2366 lm
L: 1200 mm - 29W - 2663 lm
L: 1500 mm - 35,5W - 2912 lm
L: 1500 mm - 35,5W - 3278 lm
3000K
3000K
Light Source: Top LED 24W/m - 1978 lm/m - 2700K/CRI 90 / 24W/m - 2227 lm/m - 3000K/CRI 90

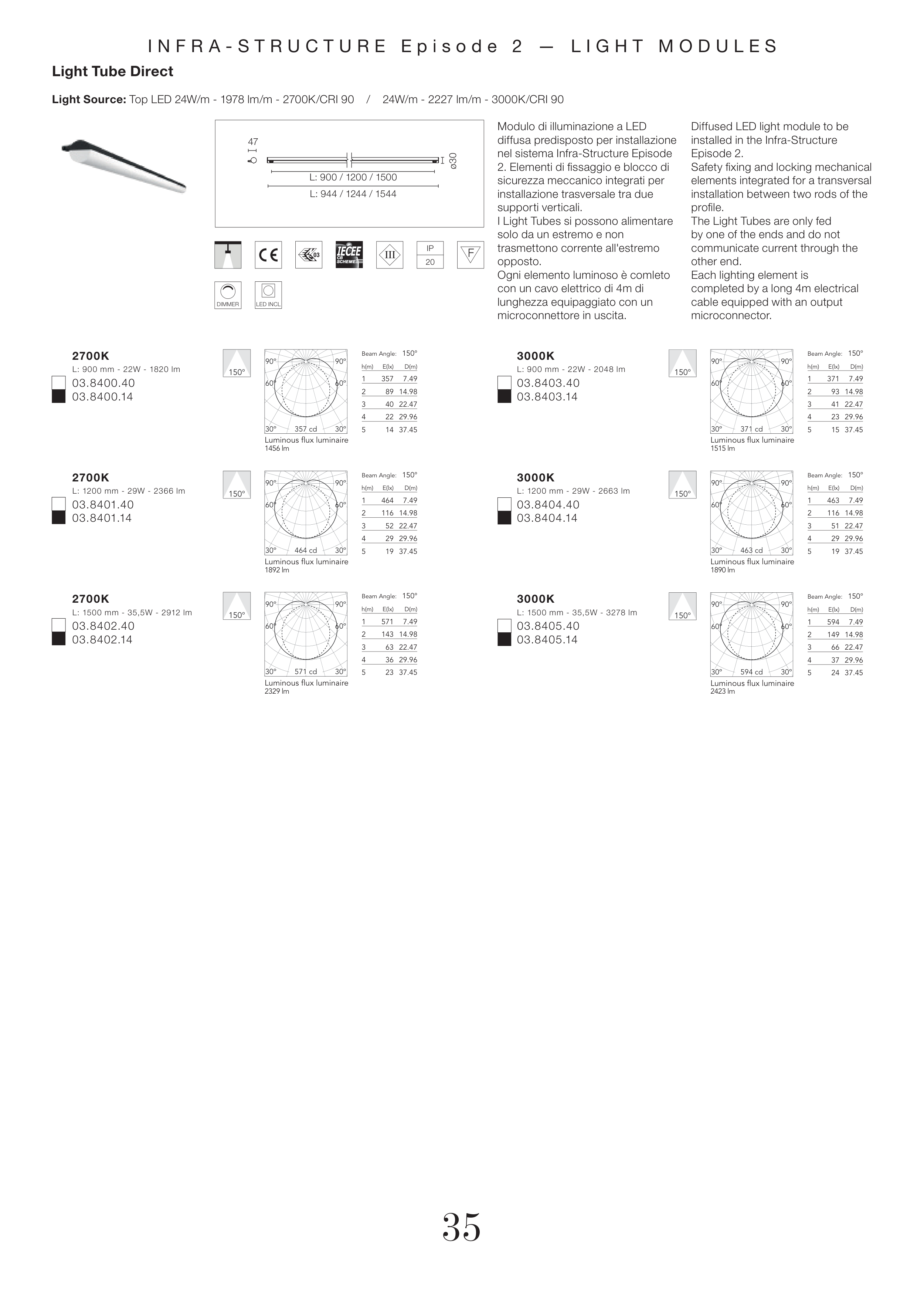

I N F R A - S T R U C T U R E E p i s o d e 2 — L I G H T M O D U L E S
150°
90º
60º
30º
90º
60º
30º
371 cd
Beam Angle: 150°
h(m)
E(lx)
D(m)
1
371
7.49
2
93 14.98
3
41 22.47
4
23 29.96
5
15 37.45
Luminous flux luminaire
1515 lm
150°
90º
60º
30º
90º
60º
30º
357 cd
Beam Angle: 150°
h(m)
E(lx)
D(m)
1
357
7.49
2
89 14.98
3
40 22.47
4
22 29.96
5
14 37.45
Luminous flux luminaire
1456 lm
150°
90º
60º
30º
90º
60º
30º
594 cd
Beam Angle: 150°
h(m)
E(lx)
D(m)
1
594
7.49
2
149 14.98
3
66 22.47
4
37 29.96
5
24 37.45
Luminous flux luminaire
2423 lm
150°
90º
60º
30º
90º
60º
30º
571 cd
Beam Angle: 150°
h(m)
E(lx)
D(m)
1
571
7.49
2
143 14.98
3
63 22.47
4
36 29.96
5
23 37.45
Luminous flux luminaire
2329 lm
150°
90º
60º
30º
90º
60º
30º
463 cd
Beam Angle: 150°
h(m)
E(lx)
D(m)
1
463
7.49
2
116 14.98
3
51 22.47
4
29 29.96
5
19 37.45
Luminous flux luminaire
1890 lm
150°
90º
60º
30º
90º
60º
30º
464 cd
Beam Angle: 150°
h(m)
E(lx)
D(m)
1
464
7.49
2
116 14.98
3
52 22.47
4
29 29.96
5
19 37.45
Luminous flux luminaire
1892 lm
20
IP
LED INCL
DIMMER
Modulo di illuminazione a LED
diffusa predisposto per installazione
nel sistema Infra-Structure Episode
2. Elementi di fissaggio e blocco di
sicurezza meccanico integrati per
installazione trasversale tra due
supporti verticali.
I Light Tubes si possono alimentare
solo da un estremo e non
trasmettono corrente all'estremo
opposto.
Ogni elemento luminoso è comleto
con un cavo elettrico di 4m di
lunghezza equipaggiato con un
microconnettore in uscita.
Diffused LED light module to be
installed in the Infra-Structure
Episode 2.
Safety fixing and locking mechanical
elements integrated for a transversal
installation between two rods of the
profile.
The Light Tubes are only fed
by one of the ends and do not
communicate current through the
other end.
Each lighting element is
completed by a long 4m electrical
cable equipped with an output
microconnector.
