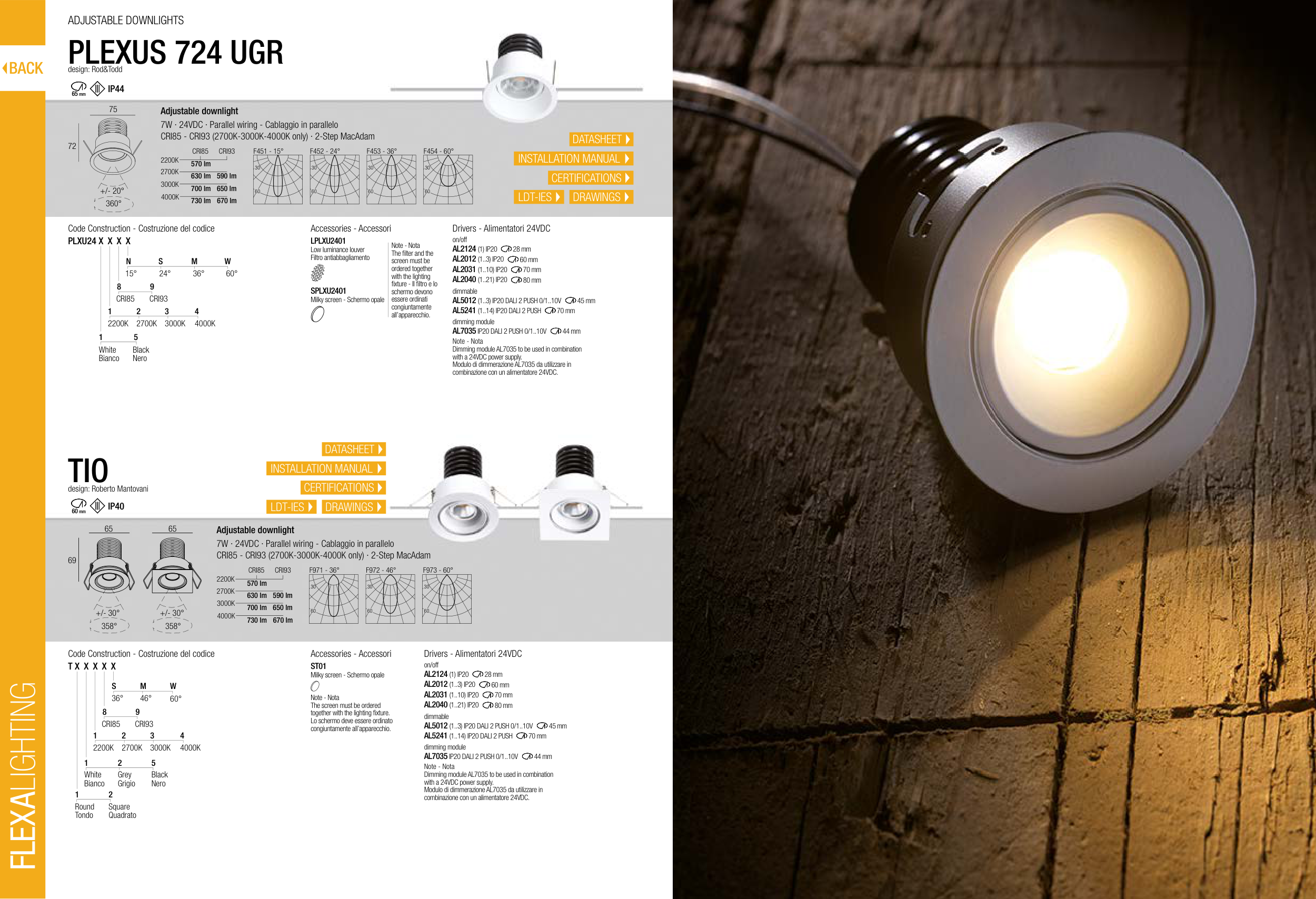

ADJUSTABLE DOWNLIGHTS
158
TIO
F971 - 36°
F972 - 46°
F973 - 60°
30
60
30
60
30
60
design: Roberto Mantovani
Code Construction - Costruzione del codice
Adjustable downlight
7W · 24VDC · Parallel wiring - Cablaggio in parallelo
CRI85 - CRI93 (2700K-3000K-4000K only) · 2-Step MacAdam
Accessories - Accessori
ST01
Milky screen - Schermo opale
The screen must be ordered
together with the lighting f xture.
Lo schermo deve essere ordinato
congiuntamente all’apparecchio.
Note - Nota
69
65
+/- 30°
+/- 30°
358°
358°
65
IP40
60 mm
design: Rod&Todd
Code Construction - Costruzione del codice
Adjustable downlight
7W · 24VDC · Parallel wiring - Cablaggio in parallelo
CRI85 - CRI93 (2700K-3000K-4000K only) · 2-Step MacAdam
IP44
65 mm
F451 - 15°
F452 - 24°
F453 - 36°
F454 - 60°
30
60
30
60
30
60
30
60
PLEXUS 724 UGR
72
+/- 20°
360°
75
Accessories - Accessori
SPLXU2401
Milky screen - Schermo opale
LPLXU2401
Low luminance louver
Filtro antiabbagliamento
Note - Nota
The f lter and the
screen must be
ordered together
with the lighting
f xture - Il f ltro e lo
schermo devono
essere ordinati
congiuntamente
all’apparecchio.
Drivers - Alimentatori 24VDC
on/off
dimmable
AL2124 (1) IP20
AL2012 (1..3) IP20
AL2031 (1..10) IP20
AL2040 (1..21) IP20
AL5012 (1..3) IP20 DALI 2 PUSH 0/1..10V
AL5241 (1..14) IP20 DALI 2 PUSH
60 mm
28 mm
70 mm
80 mm
45 mm
70 mm
dimming module
AL7035 IP20 DALI 2 PUSH 0/1..10V
Note - Nota
Dimming module AL7035 to be used in combination
with a 24VDC power supply.
Modulo di dimmerazione AL7035 da utilizzare in
combinazione con un alimentatore 24VDC.
44 mm
Drivers - Alimentatori 24VDC
on/off
dimmable
AL2124 (1) IP20
AL2012 (1..3) IP20
AL2031 (1..10) IP20
AL2040 (1..21) IP20
AL5012 (1..3) IP20 DALI 2 PUSH 0/1..10V
AL5241 (1..14) IP20 DALI 2 PUSH
60 mm
28 mm
70 mm
80 mm
45 mm
70 mm
dimming module
AL7035 IP20 DALI 2 PUSH 0/1..10V
Note - Nota
Dimming module AL7035 to be used in combination
with a 24VDC power supply.
Modulo di dimmerazione AL7035 da utilizzare in
combinazione con un alimentatore 24VDC.
44 mm
2200K
2700K
3000K
CRI85
CRI93
570 lm
630 lm
590 lm
700 lm
650 lm
4000K
730 lm
670 lm
PLXU24 X X X X
1
White
Bianco
5
Black
Nero
8
CRI85
9
CRI93
N
15°
S
M
W
24°
36°
60°
2
1
2700K
2200K
3
3000K
4
4000K
2200K
2700K
3000K
CRI85
CRI93
570 lm
630 lm
590 lm
700 lm
650 lm
4000K
730 lm
670 lm
T X X X X X
1
1
White
Bianco
Round
Tondo
2
5
2
Grey
Grigio
Black
Nero
Square
Quadrato
8
CRI85
9
CRI93
S
36°
M
46°
W
60°
2
1
2700K
2200K
3
3000K
4
4000K
