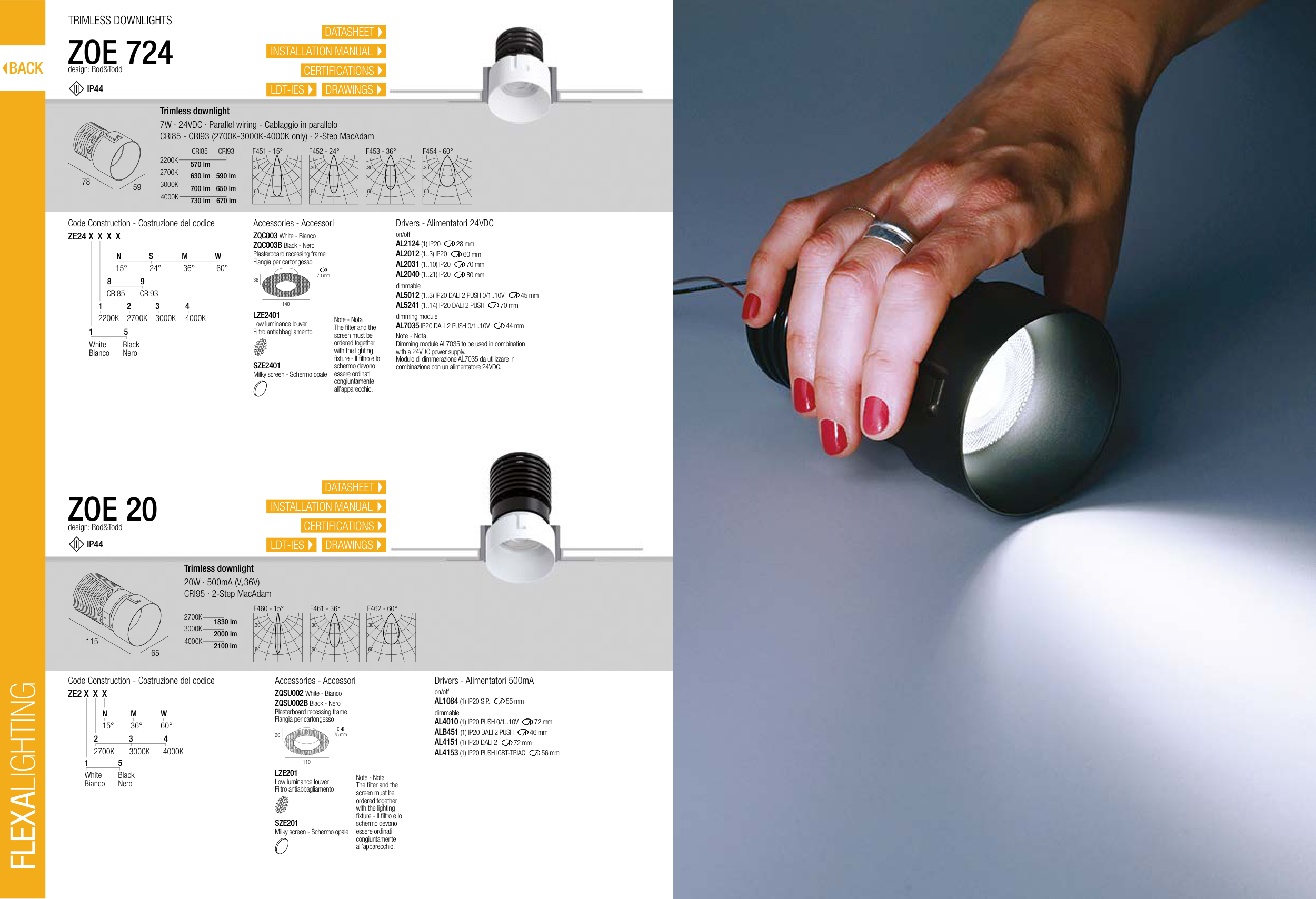

TRIMLESS DOWNLIGHTS
126
2
2700K
4
3
3000K
4000K
ZE2 X X X
1
White
Bianco
5
Black
Nero
N
15°
M
36°
W
60°
2700K
3000K
4000K
1830 lm
2000 lm
2100 lm
F460 - 15°
F461 - 36°
F462 - 60°
30
60
30
60
30
60
20W · 500mA (Vf 36V)
CRI95 · 2-Step MacAdam
Drivers - Alimentatori 500mA
on/off
dimmable
AL1084 (1) IP20 S.P.
AL4010 (1) IP20 PUSH 0/1..10V
ALB451 (1) IP20 DALI 2 PUSH
AL4151 (1) IP20 DALI 2
AL4153 (1) IP20 PUSH IGBT-TRIAC
55 mm
72 mm
72 mm
46 mm
56 mm
design: Rod&Todd
Code Construction - Costruzione del codice
IP44
Trimless downlight
Accessories - Accessori
ZOE 20
SZE201
Milky screen - Schermo opale
LZE201
Low luminance louver
Filtro antiabbagliamento
Note - Nota
The f lter and the
screen must be
ordered together
with the lighting
f xture - Il f ltro e lo
schermo devono
essere ordinati
congiuntamente
all’apparecchio.
115
65
ZQSU002 White - Bianco
ZQSU002B Black - Nero
Plasterboard recessing frame
Flangia per cartongesso
110
75 mm
20
design: Rod&Todd
Code Construction - Costruzione del codice
Trimless downlight
7W · 24VDC · Parallel wiring - Cablaggio in parallelo
CRI85 - CRI93 (2700K-3000K-4000K only) · 2-Step MacAdam
ZOE 724
IP44
78
59
F451 - 15°
F452 - 24°
F453 - 36°
F454 - 60°
30
60
30
60
30
60
30
60
Accessories - Accessori
140
38
70 mm
ZQC003 White - Bianco
ZQC003B Black - Nero
Plasterboard recessing frame
Flangia per cartongesso
SZE2401
Milky screen - Schermo opale
LZE2401
Low luminance louver
Filtro antiabbagliamento
Note - Nota
The f lter and the
screen must be
ordered together
with the lighting
f xture - Il f ltro e lo
schermo devono
essere ordinati
congiuntamente
all’apparecchio.
Drivers - Alimentatori 24VDC
on/off
dimmable
AL2124 (1) IP20
AL2012 (1..3) IP20
AL2031 (1..10) IP20
AL2040 (1..21) IP20
AL5012 (1..3) IP20 DALI 2 PUSH 0/1..10V
AL5241 (1..14) IP20 DALI 2 PUSH
60 mm
28 mm
70 mm
80 mm
45 mm
70 mm
dimming module
AL7035 IP20 DALI 2 PUSH 0/1..10V
Note - Nota
Dimming module AL7035 to be used in combination
with a 24VDC power supply.
Modulo di dimmerazione AL7035 da utilizzare in
combinazione con un alimentatore 24VDC.
44 mm
2200K
2700K
3000K
CRI85
CRI93
570 lm
630 lm
590 lm
700 lm
650 lm
4000K
730 lm
670 lm
ZE24 X X X X
1
White
Bianco
5
Black
Nero
8
CRI85
9
CRI93
N
15°
S
M
W
24°
36°
60°
2
1
2700K
2200K
3
3000K
4
4000K
