TRIMLESS DOWNLIGHTS
122
F971 - 36°
F972 - 46°
F973 - 60°
30
60
30
60
30
60
44
86
HOLE
design: Roberto Mantovani
Code Construction - Costruzione del codice
IP44
Trimless downlight
7W · 24VDC · Parallel wiring - Cablaggio in parallelo
CRI85 - CRI93 (2700K-3000K-4000K only) · 2-Step MacAdam
Accessories - Accessori
ZQH001 White - Bianco
ZQH001B Black - Nero
Plasterboard recessing frame
Flangia per cartongesso
40
95
55 mm
Drivers - Alimentatori 24VDC
on/off
dimmable
AL2124 (1) IP20
AL2012 (1..3) IP20
AL2031 (1..10) IP20
AL2040 (1..21) IP20
AL5012 (1..3) IP20 DALI 2 PUSH 0/1..10V
AL5241 (1..14) IP20 DALI 2 PUSH
60 mm
28 mm
70 mm
80 mm
45 mm
70 mm
dimming module
AL7035 IP20 DALI 2 PUSH 0/1..10V
Note - Nota
Dimming module AL7035 to be used in combination
with a 24VDC power supply.
Modulo di dimmerazione AL7035 da utilizzare in
combinazione con un alimentatore 24VDC.
44 mm
2200K
2700K
3000K
CRI85
CRI93
570 lm
630 lm
590 lm
700 lm
650 lm
4000K
730 lm
670 lm
HH X X X X
1
White
Bianco
5
Black
Nero
8
CRI85
9
CRI93
S
36°
M
46°
W
60°
2
1
2700K
2200K
3
3000K
4
4000K
F433 - 10°
F434 - 25°
30
60
30
60
F435 - 40°
60
30
2700K
3000K
4200K
128 lm
133 lm
154 lm

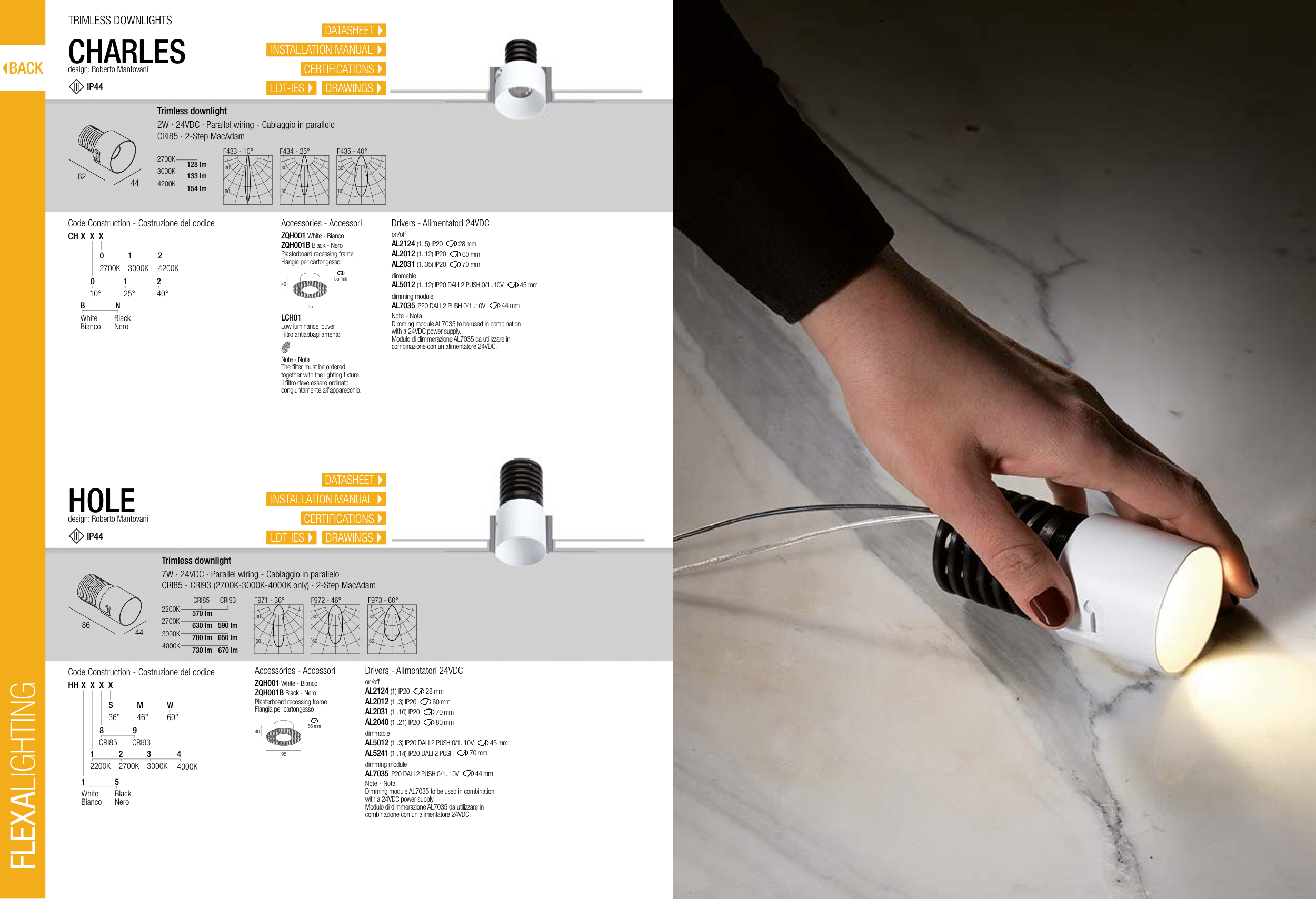

CHARLES
design: Roberto Mantovani
Code Construction - Costruzione del codice
IP44
Trimless downlight
2W · 24VDC · Parallel wiring - Cablaggio in parallelo
CRI85 · 2-Step MacAdam
CH X X X
0
10°
1
2
25°
40°
0
2700K
1
3000K
2
4200K
B
White
Bianco
N
Black
Nero
44
62
Note - Nota
The f lter must be ordered
together with the lighting f xture.
Il f ltro deve essere ordinato
congiuntamente all’apparecchio.
LCH01
Low luminance louver
Filtro antiabbagliamento
Accessories - Accessori
ZQH001 White - Bianco
ZQH001B Black - Nero
Plasterboard recessing frame
Flangia per cartongesso
40
95
55 mm
Drivers - Alimentatori 24VDC
on/off
dimmable
dimming module
AL2124 (1..5) IP20
AL2012 (1..12) IP20
AL2031 (1..35) IP20
AL5012 (1..12) IP20 DALI 2 PUSH 0/1..10V
AL7035 IP20 DALI 2 PUSH 0/1..10V
60 mm
28 mm
70 mm
45 mm
44 mm
Note - Nota
Dimming module AL7035 to be used in combination
with a 24VDC power supply.
Modulo di dimmerazione AL7035 da utilizzare in
combinazione con un alimentatore 24VDC.
