LINEAR SYSTEMS
LINEAR SYSTEMS
INSTALLATION MANUAL
DATASHEET
INSTALLATION MANUAL
DATASHEET
278
IP20

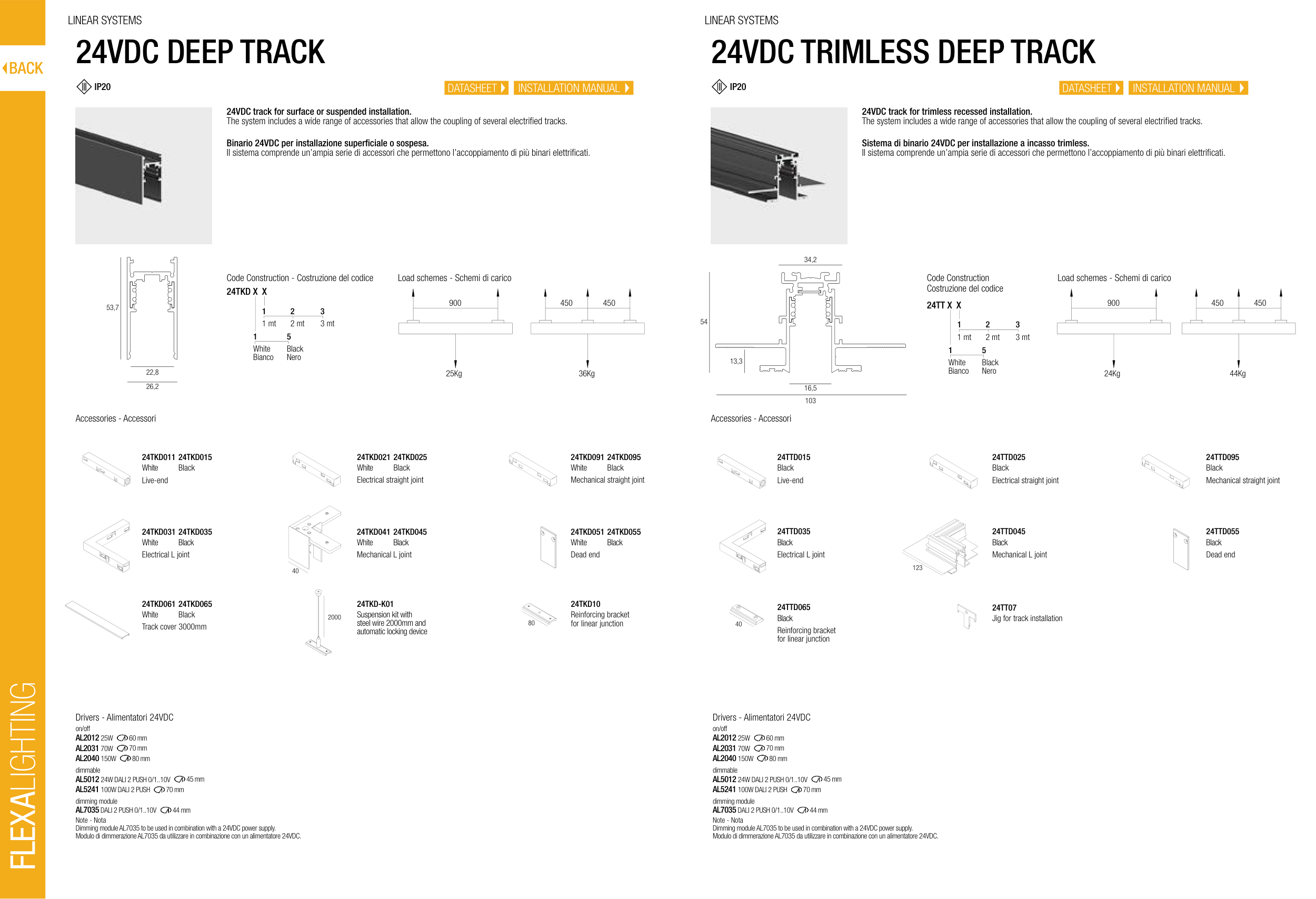

24VDC DEEP TRACK
24VDC track for surface or suspended installation.
The system includes a wide range of accessories that allow the coupling of several electrif ed tracks.
Binario 24VDC per installazione superf ciale o sospesa.
Il sistema comprende un’ampia serie di accessori che permettono l’accoppiamento di più binari elettrif cati.
24TKD X X
1
White
Bianco
5
Black
Nero
1
1 mt
2
2 mt
3
3 mt
Code Construction - Costruzione del codice
Load schemes - Schemi di carico
900
25Kg
450
450
36Kg
Accessories - Accessori
Drivers - Alimentatori 24VDC
on/off
AL2012 25W
AL2031 70W
AL2040 150W
60 mm
70 mm
80 mm
dimmable
AL5012 24W DALI 2 PUSH 0/1..10V
AL5241 100W DALI 2 PUSH
45 mm
70 mm
44 mm
dimming module
AL7035 DALI 2 PUSH 0/1..10V
Note - Nota
Dimming module AL7035 to be used in combination with a 24VDC power supply.
Modulo di dimmerazione AL7035 da utilizzare in combinazione con un alimentatore 24VDC.
26,2
22,8
53,7
24TKD011
Live-end
White
Black
24TKD015
24TKD061
Track cover 3000mm
White
Black
24TKD065
24TKD021
Electrical straight joint
White
Black
24TKD025
Black
24TKD035
24TKD031
Electrical L joint
White
Black
24TKD045
24TKD041
Mechanical L joint
White
40
Dead end
Black
24TKD055
24TKD051
White
24TKD-K01
Suspension kit with
steel wire 2000mm and
automatic locking device
2000
24TKD091
Mechanical straight joint
White
Black
24TKD095
24TKD10
Reinforcing bracket
for linear junction
80
279
24TT X X
1
White
Bianco
5
Black
Nero
1
1 mt
2
2 mt
3
3 mt
IP20
24VDC TRIMLESS DEEP TRACK
24VDC track for trimless recessed installation.
The system includes a wide range of accessories that allow the coupling of several electrif ed tracks.
Sistema di binario 24VDC per installazione a incasso trimless.
Il sistema comprende un’ampia serie di accessori che permettono l’accoppiamento di più binari elettrif cati.
Code Construction
Costruzione del codice
Load schemes - Schemi di carico
900
24Kg
450
450
44Kg
Accessories - Accessori
Drivers - Alimentatori 24VDC
on/off
AL2012 25W
AL2031 70W
AL2040 150W
60 mm
70 mm
80 mm
dimmable
AL5012 24W DALI 2 PUSH 0/1..10V
AL5241 100W DALI 2 PUSH
45 mm
70 mm
44 mm
dimming module
AL7035 DALI 2 PUSH 0/1..10V
Note - Nota
Dimming module AL7035 to be used in combination with a 24VDC power supply.
Modulo di dimmerazione AL7035 da utilizzare in combinazione con un alimentatore 24VDC.
103
16,5
13,3
54
34,2
Dead end
24TTD055
Black
24TTD065
Reinforcing bracket
for linear junction
Black
40
24TTD045
Mechanical L joint
Black
123
24TTD025
Electrical straight joint
Black
24TT07
Jig for track installation
24TTD035
Electrical L joint
Black
24TTD015
Live-end
Black
24TTD095
Mechanical straight joint
Black
