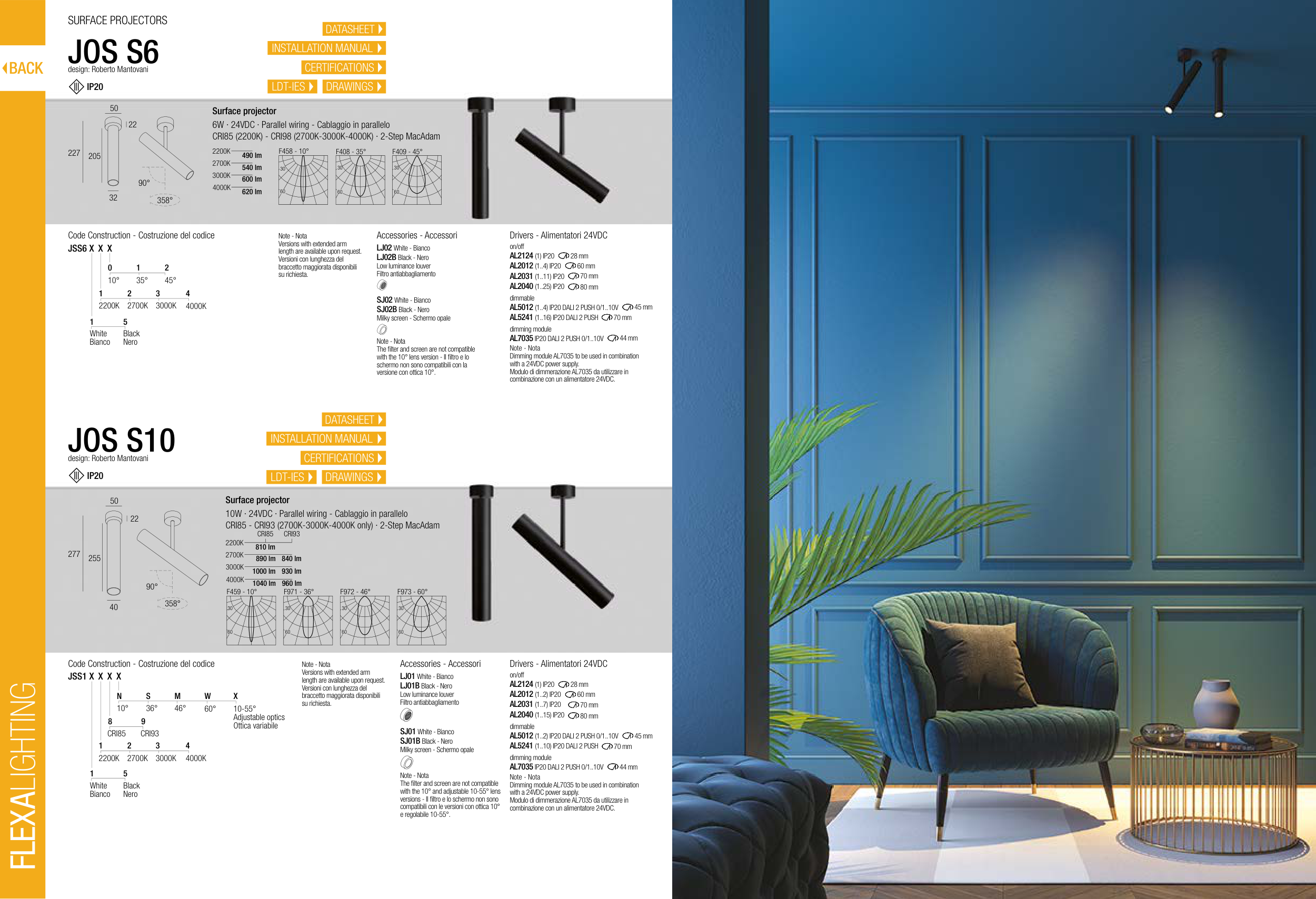

208
JOS S6
design: Roberto Mantovani
Code Construction - Costruzione del codice
Surface projector
6W · 24VDC · Parallel wiring - Cablaggio in parallelo
CRI85 (2200K) - CRI98 (2700K-3000K-4000K) · 2-Step MacAdam
Versions with extended arm
length are available upon request.
Versioni con lunghezza del
braccetto maggiorata disponibili
su richiesta.
Note - Nota
IP20
50
32
205
227
22
358°
90°
JOS S10
Code Construction - Costruzione del codice
Surface projector
10W · 24VDC · Parallel wiring - Cablaggio in parallelo
CRI85 - CRI93 (2700K-3000K-4000K only) · 2-Step MacAdam
design: Roberto Mantovani
IP20
255
277
40
50
358°
90°
22
Versions with extended arm
length are available upon request.
Versioni con lunghezza del
braccetto maggiorata disponibili
su richiesta.
Note - Nota
F408 - 35°
F409 - 45°
30
60
30
60
F458 - 10°
30
60
F971 - 36°
F972 - 46°
F973 - 60°
30
60
30
60
30
60
F459 - 10°
30
60
Accessories - Accessori
The f lter and screen are not compatible
with the 10° and adjustable 10-55° lens
versions - Il f ltro e lo schermo non sono
compatibili con le versioni con ottica 10°
e regolabile 10-55°.
Note - Nota
LJ01 White - Bianco
LJ01B Black - Nero
SJ01 White - Bianco
SJ01B Black - Nero
Low luminance louver
Filtro antiabbagliamento
Milky screen - Schermo opale
Accessories - Accessori
LJ02 White - Bianco
LJ02B Black - Nero
SJ02 White - Bianco
SJ02B Black - Nero
Low luminance louver
Filtro antiabbagliamento
Milky screen - Schermo opale
The f lter and screen are not compatible
with the 10° lens version - Il f ltro e lo
schermo non sono compatibili con la
versione con ottica 10°.
Note - Nota
Drivers - Alimentatori 24VDC
on/off
dimmable
dimming module
AL2124 (1) IP20
AL2012 (1..4) IP20
AL2031 (1..11) IP20
AL2040 (1..25) IP20
AL5012 (1..4) IP20 DALI 2 PUSH 0/1..10V
AL5241 (1..16) IP20 DALI 2 PUSH
AL7035 IP20 DALI 2 PUSH 0/1..10V
60 mm
28 mm
70 mm
80 mm
45 mm
70 mm
44 mm
Note - Nota
Dimming module AL7035 to be used in combination
with a 24VDC power supply.
Modulo di dimmerazione AL7035 da utilizzare in
combinazione con un alimentatore 24VDC.
45 mm
Drivers - Alimentatori 24VDC
on/off
dimmable
dimming module
AL2124 (1) IP20
AL2012 (1..2) IP20
AL2031 (1..7) IP20
AL2040 (1..15) IP20
AL5012 (1..2) IP20 DALI 2 PUSH 0/1..10V
AL5241 (1..10) IP20 DALI 2 PUSH
AL7035 IP20 DALI 2 PUSH 0/1..10V
60 mm
28 mm
70 mm
80 mm
70 mm
44 mm
Note - Nota
Dimming module AL7035 to be used in combination
with a 24VDC power supply.
Modulo di dimmerazione AL7035 da utilizzare in
combinazione con un alimentatore 24VDC.
2200K
2700K
3000K
CRI85
CRI93
810 lm
890 lm
840 lm
1000 lm
930 lm
4000K
1040 lm
960 lm
JSS1 X X X X
1
White
Bianco
5
Black
Nero
8
CRI85
9
CRI93
S
N
36°
10°
M
46°
W
X
60°
10-55°
Adjustable optics
Ottica variabile
2
1
2700K
2200K
3
3000K
4
4000K
2700K
3000K
4000K
540 lm
600 lm
620 lm
2200K
490 lm
JSS6 X X X
1
White
Bianco
5
Black
Nero
1
0
35°
10°
2
45°
2
1
2700K
2200K
3
3000K
4
4000K
