L’escursione telescopica delle tratte è di ±12,5 mm
con profilo superiore H 38 mm e di ±25 mm con
profilo superiore H 64 mm.
L’escursione telescopica delle porte scorrevoli è di
±7,5 mm con profilo superiore H 38 mm e di ±20
mm con profilo superiore H 64 mm.
L’escursione telescopica delle porte battenti è di
±15 mm.
TELESCOPICITÀ VERTICALE
VERTICAL TELESCOPIC SYSTEM

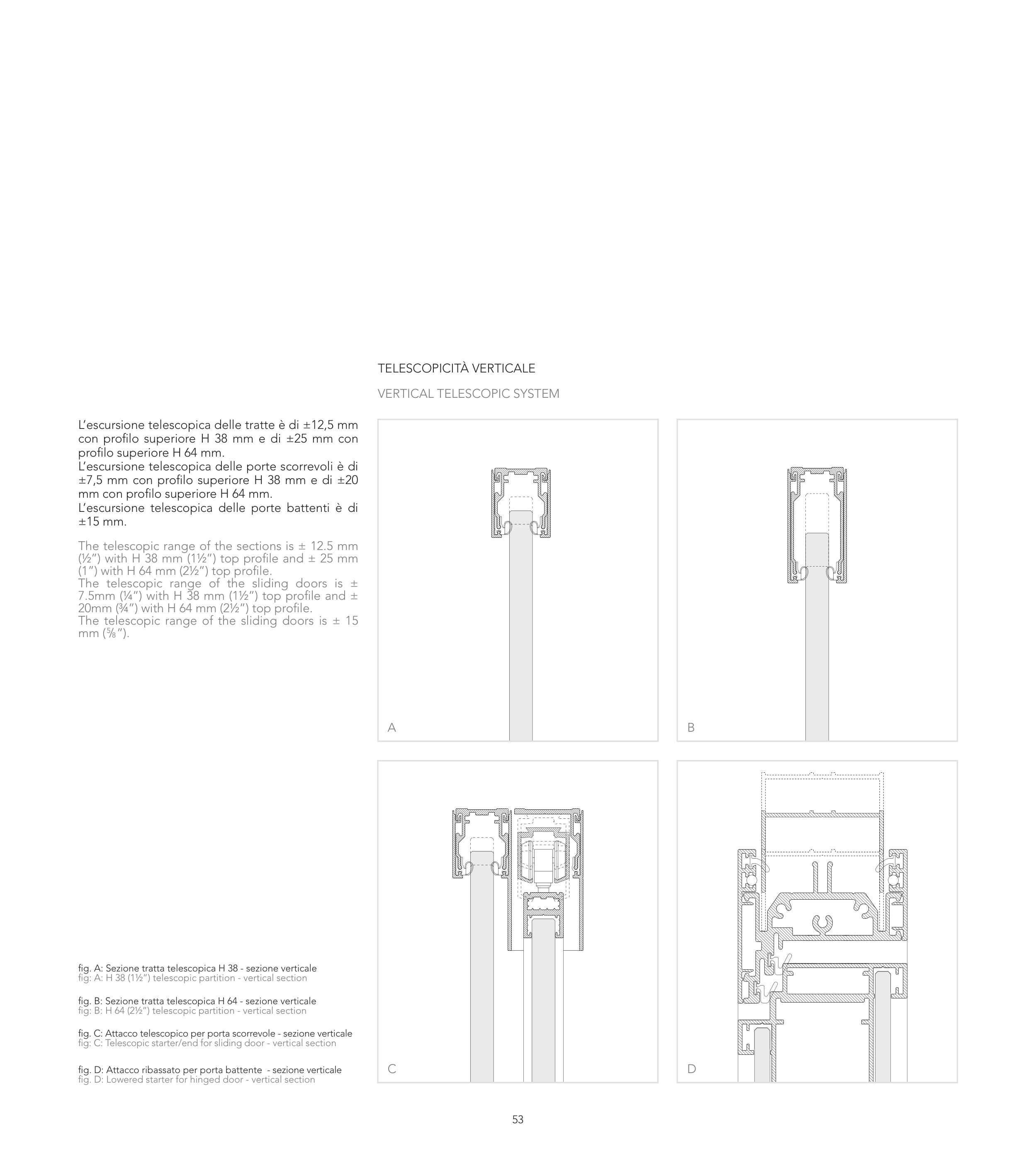

fig. A: Sezione tratta telescopica H 38 - sezione verticale
fig: A: H 38 (11/2”) telescopic partition - vertical section
fig. B: Sezione tratta telescopica H 64 - sezione verticale
fig: B: H 64 (21/2”) telescopic partition - vertical section
fig. C: Attacco telescopico per porta scorrevole - sezione verticale
fig: C: Telescopic starter/end for sliding door - vertical section
fig. D: Attacco ribassato per porta battente - sezione verticale
fig. D: Lowered starter for hinged door - vertical section
A
C
D
B
The telescopic range of the sections is ± 12.5 mm
(1/2”) with H 38 mm (11/2”) top profile and ± 25 mm
(1”) with H 64 mm (21/2”) top profile.
The telescopic range of the sliding doors is ±
7.5mm (1/4”) with H 38 mm (11/2”) top profile and ±
20mm (3/4”) with H 64 mm (21/2”) top profile.
The telescopic range of the sliding doors is ± 15
mm ( / ”).
