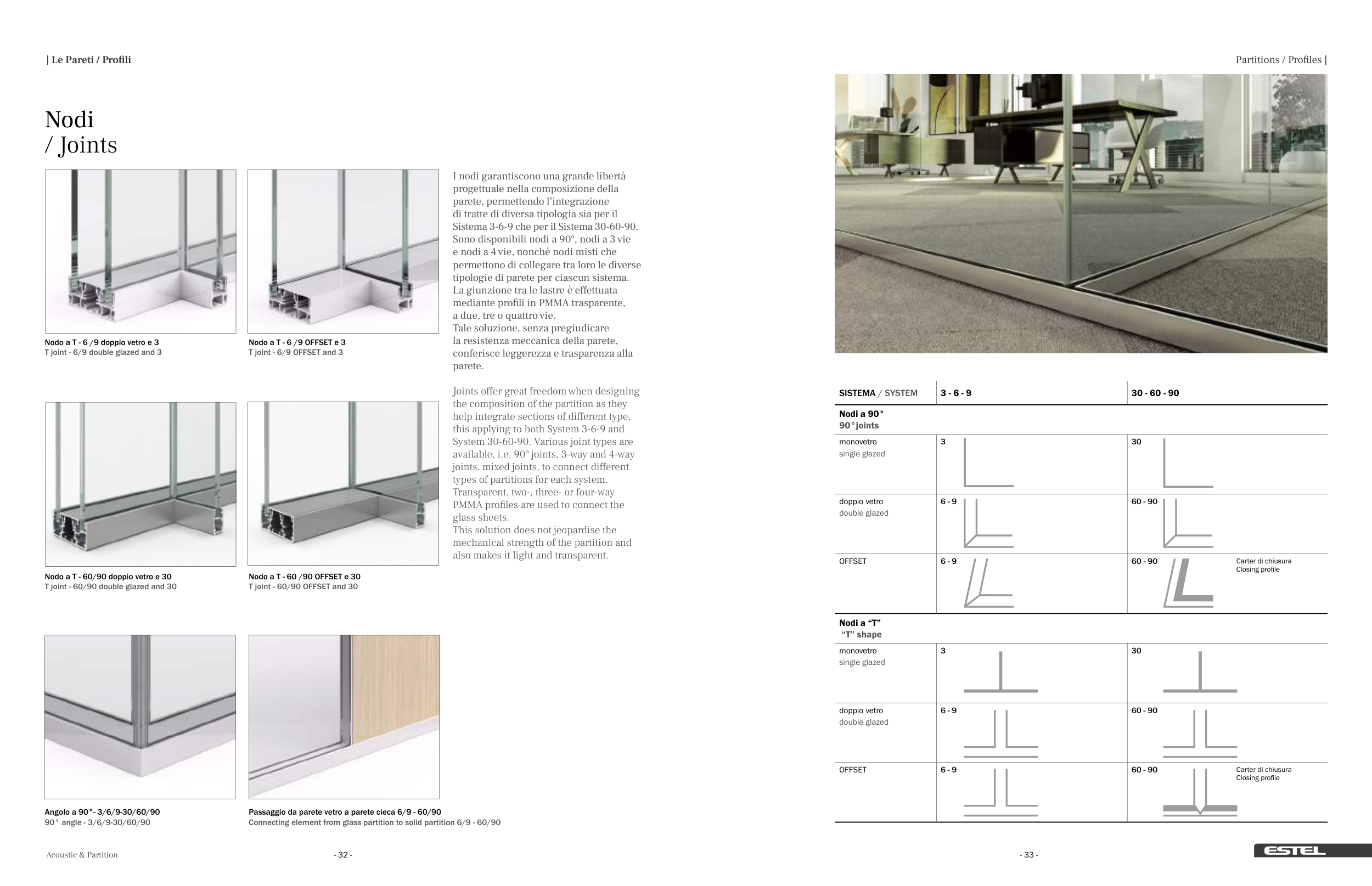

Nodi
/ Joints
I nodi garantiscono una grande libertà
progettuale nella composizione della
parete, permettendo l’integrazione
di tratte di diversa tipologia sia per il
Sistema 3-6-9 che per il Sistema 30-60-90.
Sono disponibili nodi a 90°, nodi a 3 vie
e nodi a 4 vie, nonché nodi misti che
permettono di collegare tra loro le diverse
tipologie di parete per ciascun sistema.
La giunzione tra le lastre è effettuata
mediante profili in PMMA trasparente,
a due, tre o quattro vie.
Tale soluzione, senza pregiudicare
la resistenza meccanica della parete,
conferisce leggerezza e trasparenza alla
parete.
Joints offer great freedom when designing
the composition of the partition as they
help integrate sections of different type,
this applying to both System 3-6-9 and
System 30-60-90. Various joint types are
available, i.e. 90° joints, 3-way and 4-way
joints, mixed joints, to connect different
types of partitions for each system.
Transparent, two-, three- or four-way
PMMA profiles are used to connect the
glass sheets.
This solution does not jeopardise the
mechanical strength of the partition and
also makes it light and transparent.
SISTEMA / SYSTEM
3 - 6 - 9
30 - 60 - 90
Nodi a 90°
90°joints
monovetro
single glazed
3
30
doppio vetro
double glazed
6 - 9
60 - 90
OFFSET
6 - 9
60 - 90
Carter di chiusura
Closing profile
Nodi a “T”
“T” shape
monovetro
single glazed
3
30
doppio vetro
double glazed
6 - 9
60 - 90
OFFSET
6 - 9
60 - 90
Carter di chiusura
Closing profile
Nodo a T - 60/90 doppio vetro e 30
T joint - 60/90 double glazed and 30
Nodo a T - 6 /9 doppio vetro e 3
T joint - 6/9 double glazed and 3
Angolo a 90°- 3/6/9-30/60/90
90° angle - 3/6/9-30/60/90
Nodo a T - 60 /90 OFFSET e 30
T joint - 60/90 OFFSET and 30
Nodo a T - 6 /9 OFFSET e 3
T joint - 6/9 OFFSET and 3
Passaggio da parete vetro a parete cieca 6/9 - 60/90
Connecting element from glass partition to solid partition 6/9 - 60/90
