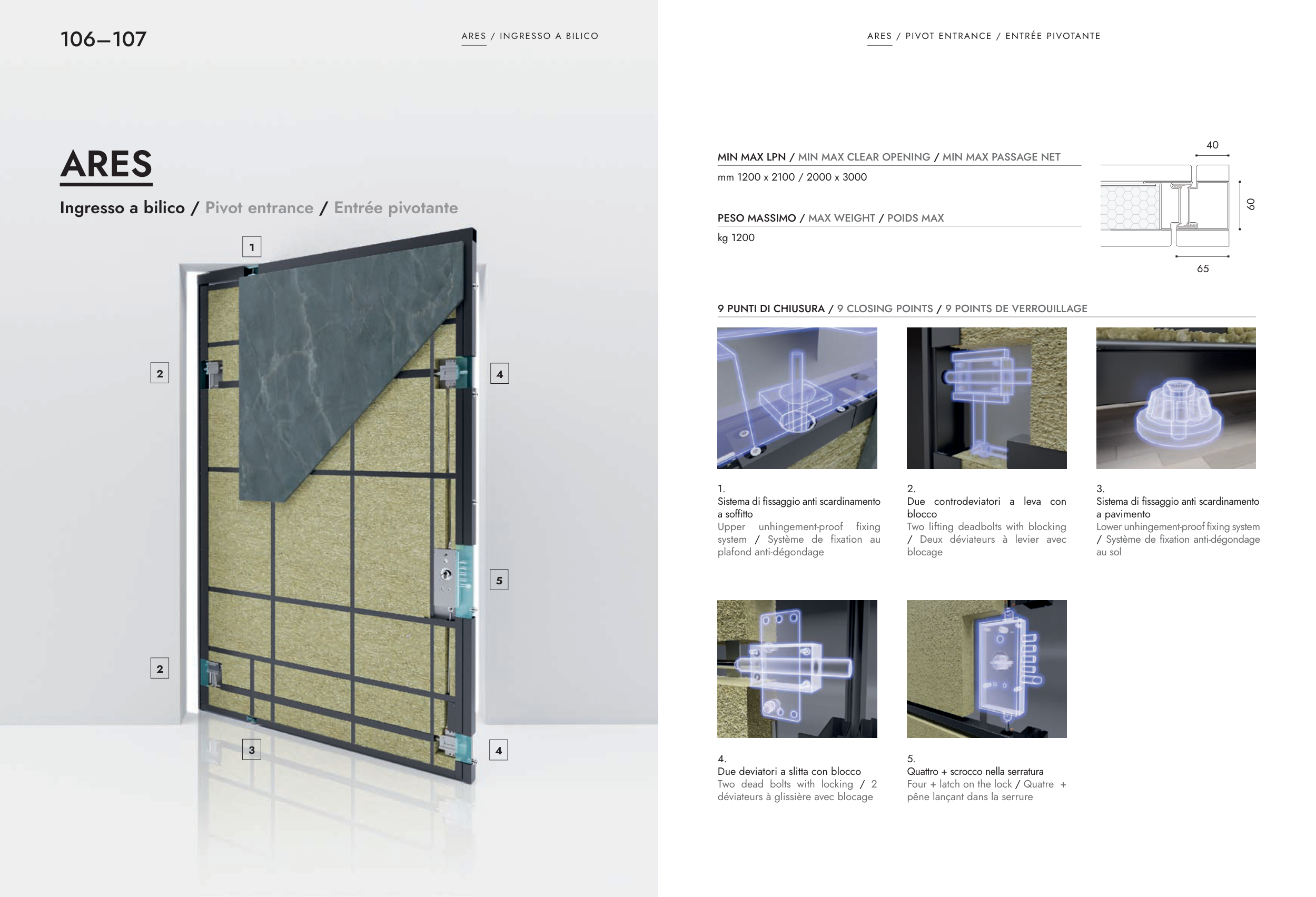

ARES
Ingresso a bilico / Pivot entrance / Entrée pivotante
6
2560 Esterno telaio / external frame / dormant
2100 LPN / light passage / passage net
65
40
60
105
80
100
MIN MAX LPN / MIN MAX CLEAR OPENING / MIN MAX PASSAGE NET
mm 1200 x 2100 / 2000 x 3000
PESO MASSIMO / MAX WEIGHT / POIDS MAX
kg 1200
9 PUNTI DI CHIUSURA / 9 CLOSING POINTS / 9 POINTS DE VERROUILLAGE
1.
Sistema di fissaggio anti scardinamento
a soffitto
Upper
unhingement-proof
fixing
system / Système de fixation au
plafond anti-dégondage
2.
Due controdeviatori a leva con
blocco
Two lifting deadbolts with blocking
/ Deux déviateurs à levier avec
blocage
3.
Sistema di fissaggio anti scardinamento
a pavimento
Lower unhingement-proof fixing system
/ Système de fixation anti-dégondage
au sol
4.
Due deviatori a slitta con blocco
Two dead bolts with locking / 2
déviateurs à glissière avec blocage
5.
Quattro + scrocco nella serratura
Four + latch on the lock / Quatre +
pêne lançant dans la serrure
ARES / INGRESSO A BILICO
ARES / PIVOT ENTRANCE / ENTRÉE PIVOTANTE
