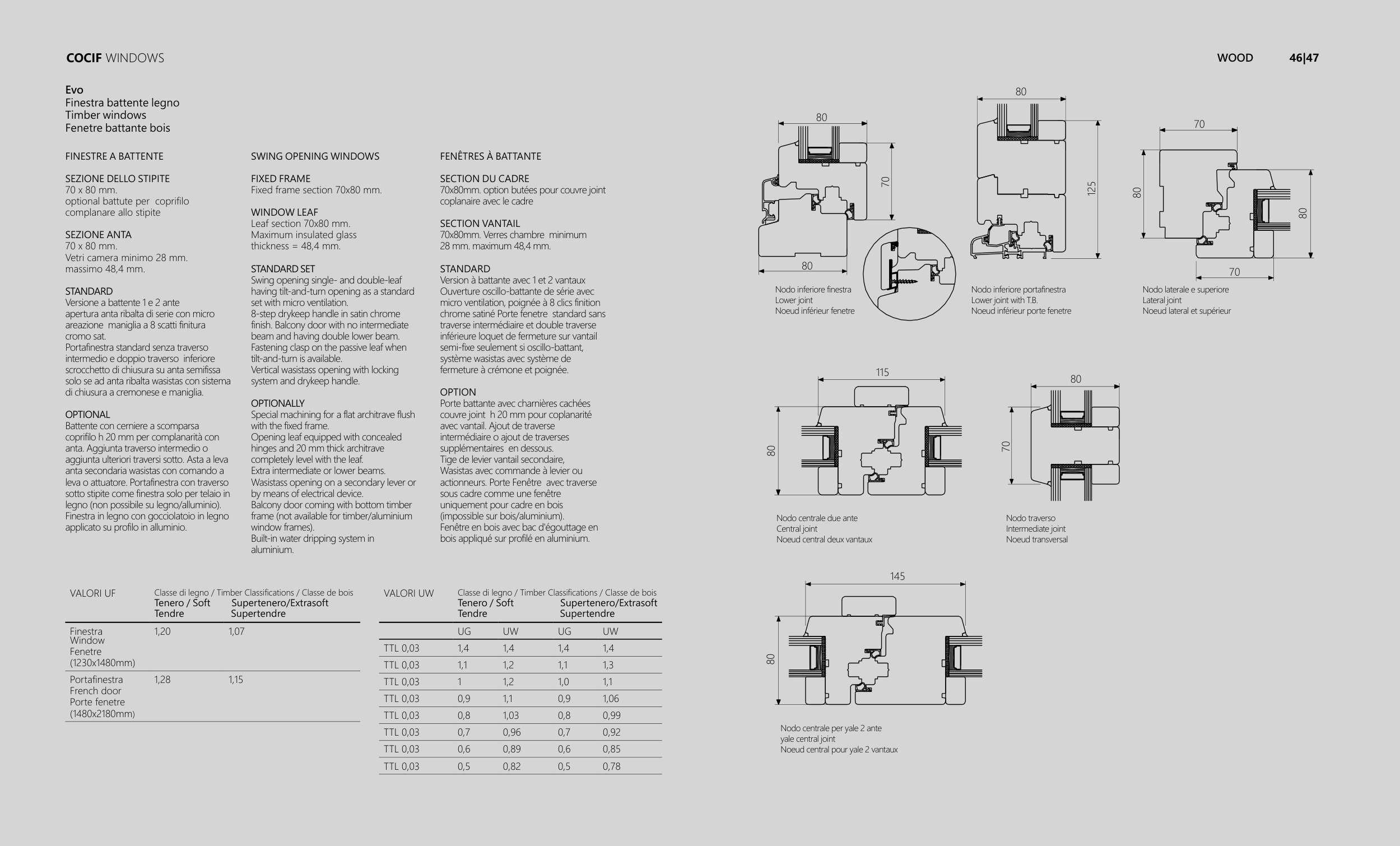

Nodo inferiore finestra
Lower joint
Noeud inférieur fenetre
Nodo traverso
Intermediate joint
Noeud transversal
Nodo inferiore portafinestra
Lower joint with T.B.
Noeud inférieur porte fenetre
Nodo centrale per yale 2 ante
yale central joint
Noeud central pour yale 2 vantaux
Nodo centrale due ante
Central joint
Noeud central deux vantaux
Nodo laterale e superiore
Lateral joint
Noeud lateral et supérieur
80
80
80
80
80
80
115
70
80
70
70
70
125
80
145
FINESTRE A BATTENTE
SEZIONE DELLO STIPITE
70 x 80 mm.
optional battute per coprifilo
complanare allo stipite
SEZIONE ANTA
70 x 80 mm.
Vetri camera minimo 28 mm.
massimo 48,4 mm.
STANDARD
Versione a battente 1 e 2 ante
apertura anta ribalta di serie con micro
areazione maniglia a 8 scatti finitura
cromo sat.
Portafinestra standard senza traverso
intermedio e doppio traverso inferiore
scrocchetto di chiusura su anta semifissa
solo se ad anta ribalta wasistas con sistema
di chiusura a cremonese e maniglia.
OPTIONAL
Battente con cerniere a scomparsa
coprifilo h 20 mm per complanarità con
anta. Aggiunta traverso intermedio o
aggiunta ulteriori traversi sotto. Asta a leva
anta secondaria wasistas con comando a
leva o attuatore. Portafinestra con traverso
sotto stipite come finestra solo per telaio in
legno (non possibile su legno/alluminio).
Finestra in legno con gocciolatoio in legno
applicato su profilo in alluminio.
FENÊTRES À BATTANTE
SECTION DU CADRE
70x80mm. option butées pour couvre joint
coplanaire avec le cadre
SECTION VANTAIL
70x80mm. Verres chambre minimum
28 mm. maximum 48,4 mm.
STANDARD
Version à battante avec 1 et 2 vantaux
Ouverture oscillo-battante de série avec
micro ventilation, poignée à 8 clics finition
chrome satiné Porte fenetre standard sans
traverse intermédiaire et double traverse
inférieure loquet de fermeture sur vantail
semi-fixe seulement si oscillo-battant,
système wasistas avec système de
fermeture à crémone et poignée.
OPTION
Porte battante avec charnières cachées
couvre joint h 20 mm pour coplanarité
avec vantail. Ajout de traverse
intermédiaire o ajout de traverses
supplémentaires en dessous.
Tige de levier vantail secondaire,
Wasistas avec commande à levier ou
actionneurs. Porte Fenêtre avec traverse
sous cadre comme une fenêtre
uniquement pour cadre en bois
(impossible sur bois/aluminium).
Fenêtre en bois avec bac d'égouttage en
bois appliqué sur profilé en aluminium.
SWING OPENING WINDOWS
FIXED FRAME
Fixed frame section 70x80 mm.
WINDOW LEAF
Leaf section 70x80 mm.
Maximum insulated glass
thickness = 48,4 mm.
STANDARD SET
Swing opening single- and double-leaf
having tilt-and-turn opening as a standard
set with micro ventilation.
8-step drykeep handle in satin chrome
finish. Balcony door with no intermediate
beam and having double lower beam.
Fastening clasp on the passive leaf when
tilt-and-turn is available.
Vertical wasistass opening with locking
system and drykeep handle.
OPTIONALLY
Special machining for a flat architrave flush
with the fixed frame.
Opening leaf equipped with concealed
hinges and 20 mm thick architrave
completely level with the leaf.
Extra intermediate or lower beams.
Wasistass opening on a secondary lever or
by means of electrical device.
Balcony door coming with bottom timber
frame (not available for timber/aluminium
window frames).
Built-in water dripping system in
aluminium.
Evo
Finestra battente legno
Timber windows
Fenetre battante bois
VALORI UW
Classe di legno / Timber Classifications / Classe de bois
Tenero / Soft Supertenero/Extrasoft
Tendre Supertendre
UG
UW
UG
UW
TTL 0,03
1,4
1,4
1,4
1,4
TTL 0,03
1,1
1,2
1,1
1,3
TTL 0,03
1
1,2
1,0
1,1
TTL 0,03
0,9
1,1
0,9
1,06
TTL 0,03
0,8
1,03
0,8
0,99
TTL 0,03
0,7
0,96
0,7
0,92
TTL 0,03
0,6
0,89
0,6
0,85
TTL 0,03
0,5
0,82
0,5
0,78
VALORI UF
Classe di legno / Timber Classifications / Classe de bois
Tenero / Soft Supertenero/Extrasoft
Tendre Supertendre
Finestra
Window
Fenetre
(1230x1480mm)
1,20
1,07
Portafinestra
French door
Porte fenetre
(1480x2180mm)
1,28
1,15
WOOD
COCIF WINDOWS
46|47
