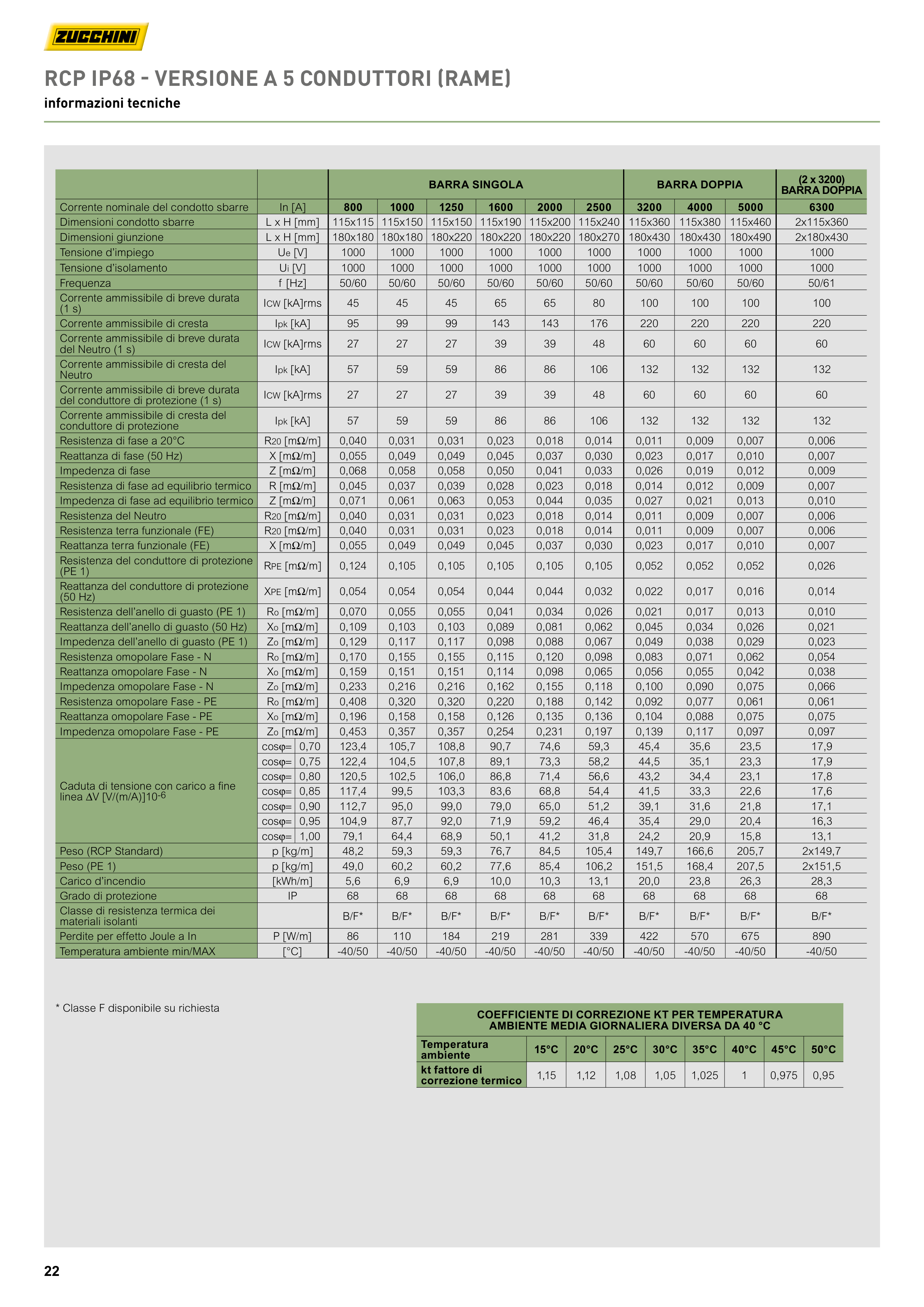

RCP IP68 - VERSIONE A 5 CONDUTTORI (RAME)
informazioni tecniche
COEFFICIENTE DI CORREZIONE KT PER TEMPERATURA
AMBIENTE MEDIA GIORNALIERA DIVERSA DA 40 °C
Temperatura
ambiente
15°C
20°C
25°C
30°C
35°C
40°C
45°C
50°C
kt fattore di
correzione termico
1,15
1,12
1,08
1,05
1,025
1
0,975
0,95
* Classe F disponibile su richiesta
BARRA SINGOLA
BARRA DOPPIA
(2 x 3200)
BARRA DOPPIA
Corrente nominale del condotto sbarre
In [A]
800
1000
1250
1600
2000
2500
3200
4000
5000
6300
Dimensioni condotto sbarre
L x H [mm]
115x115 115x150 115x150 115x190 115x200 115x240
115x360
115x380
115x460
2x115x360
Dimensioni giunzione
L x H [mm]
180x180 180x180 180x220 180x220 180x220 180x270
180x430
180x430
180x490
2x180x430
Tensione d’impiego
Ue [V]
1000
1000
1000
1000
1000
1000
1000
1000
1000
1000
Tensione d’isolamento
Ui [V]
1000
1000
1000
1000
1000
1000
1000
1000
1000
1000
Frequenza
f [Hz]
50/60
50/60
50/60
50/60
50/60
50/60
50/60
50/60
50/60
50/61
Corrente ammissibile di breve durata
(1 s)
ICW [kA]rms
45
45
45
65
65
80
100
100
100
100
Corrente ammissibile di cresta
Ipk [kA]
95
99
99
143
143
176
220
220
220
220
Corrente ammissibile di breve durata
del Neutro (1 s)
ICW [kA]rms
27
27
27
39
39
48
60
60
60
60
Corrente ammissibile di cresta del
Neutro
Ipk [kA]
57
59
59
86
86
106
132
132
132
132
Corrente ammissibile di breve durata
del conduttore di protezione (1 s)
ICW [kA]rms
27
27
27
39
39
48
60
60
60
60
Corrente ammissibile di cresta del
conduttore di protezione
Ipk [kA]
57
59
59
86
86
106
132
132
132
132
Resistenza di fase a 20°C
R20 [mΩ/m]
0,040
0,031
0,031
0,023
0,018
0,014
0,011
0,009
0,007
0,006
Reattanza di fase (50 Hz)
X [mΩ/m]
0,055
0,049
0,049
0,045
0,037
0,030
0,023
0,017
0,010
0,007
Impedenza di fase
Z [mΩ/m]
0,068
0,058
0,058
0,050
0,041
0,033
0,026
0,019
0,012
0,009
Resistenza di fase ad equilibrio termico
R [mΩ/m]
0,045
0,037
0,039
0,028
0,023
0,018
0,014
0,012
0,009
0,007
Impedenza di fase ad equilibrio termico
Z [mΩ/m]
0,071
0,061
0,063
0,053
0,044
0,035
0,027
0,021
0,013
0,010
Resistenza del Neutro
R20 [mΩ/m]
0,040
0,031
0,031
0,023
0,018
0,014
0,011
0,009
0,007
0,006
Resistenza terra funzionale (FE)
R20 [mΩ/m]
0,040
0,031
0,031
0,023
0,018
0,014
0,011
0,009
0,007
0,006
Reattanza terra funzionale (FE)
X [mΩ/m]
0,055
0,049
0,049
0,045
0,037
0,030
0,023
0,017
0,010
0,007
Resistenza del conduttore di protezione
(PE 1)
RPE [mΩ/m]
0,124
0,105
0,105
0,105
0,105
0,105
0,052
0,052
0,052
0,026
Reattanza del conduttore di protezione
(50 Hz)
XPE [mΩ/m]
0,054
0,054
0,054
0,044
0,044
0,032
0,022
0,017
0,016
0,014
Resistenza dell’anello di guasto (PE 1)
Ro [mΩ/m]
0,070
0,055
0,055
0,041
0,034
0,026
0,021
0,017
0,013
0,010
Reattanza dell’anello di guasto (50 Hz)
Xo [mΩ/m]
0,109
0,103
0,103
0,089
0,081
0,062
0,045
0,034
0,026
0,021
Impedenza dell’anello di guasto (PE 1)
Zo [mΩ/m]
0,129
0,117
0,117
0,098
0,088
0,067
0,049
0,038
0,029
0,023
Resistenza omopolare Fase - N
Ro [mΩ/m]
0,170
0,155
0,155
0,115
0,120
0,098
0,083
0,071
0,062
0,054
Reattanza omopolare Fase - N
Xo [mΩ/m]
0,159
0,151
0,151
0,114
0,098
0,065
0,056
0,055
0,042
0,038
Impedenza omopolare Fase - N
Zo [mΩ/m]
0,233
0,216
0,216
0,162
0,155
0,118
0,100
0,090
0,075
0,066
Resistenza omopolare Fase - PE
Ro [mΩ/m]
0,408
0,320
0,320
0,220
0,188
0,142
0,092
0,077
0,061
0,061
Reattanza omopolare Fase - PE
Xo [mΩ/m]
0,196
0,158
0,158
0,126
0,135
0,136
0,104
0,088
0,075
0,075
Impedenza omopolare Fase - PE
Zo [mΩ/m]
0,453
0,357
0,357
0,254
0,231
0,197
0,139
0,117
0,097
0,097
Caduta di tensione con carico a fine
linea ΔV [V/(m/A)]10-6
cosϕ= 0,70
123,4
105,7
108,8
90,7
74,6
59,3
45,4
35,6
23,5
17,9
cosϕ= 0,75
122,4
104,5
107,8
89,1
73,3
58,2
44,5
35,1
23,3
17,9
cosϕ= 0,80
120,5
102,5
106,0
86,8
71,4
56,6
43,2
34,4
23,1
17,8
cosϕ= 0,85
117,4
99,5
103,3
83,6
68,8
54,4
41,5
33,3
22,6
17,6
cosϕ= 0,90
112,7
95,0
99,0
79,0
65,0
51,2
39,1
31,6
21,8
17,1
cosϕ= 0,95
104,9
87,7
92,0
71,9
59,2
46,4
35,4
29,0
20,4
16,3
cosϕ= 1,00
79,1
64,4
68,9
50,1
41,2
31,8
24,2
20,9
15,8
13,1
Peso (RCP Standard)
p [kg/m]
48,2
59,3
59,3
76,7
84,5
105,4
149,7
166,6
205,7
2x149,7
Peso (PE 1)
p [kg/m]
49,0
60,2
60,2
77,6
85,4
106,2
151,5
168,4
207,5
2x151,5
Carico d’incendio
[kWh/m]
5,6
6,9
6,9
10,0
10,3
13,1
20,0
23,8
26,3
28,3
Grado di protezione
IP
68
68
68
68
68
68
68
68
68
68
Classe di resistenza termica dei
materiali isolanti
B/F*
B/F*
B/F*
B/F*
B/F*
B/F*
B/F*
B/F*
B/F*
B/F*
Perdite per effetto Joule a In
P [W/m]
86
110
184
219
281
339
422
570
675
890
Temperatura ambiente min/MAX
[°C]
-40/50
-40/50
-40/50
-40/50
-40/50
-40/50
-40/50
-40/50
-40/50
-40/50
