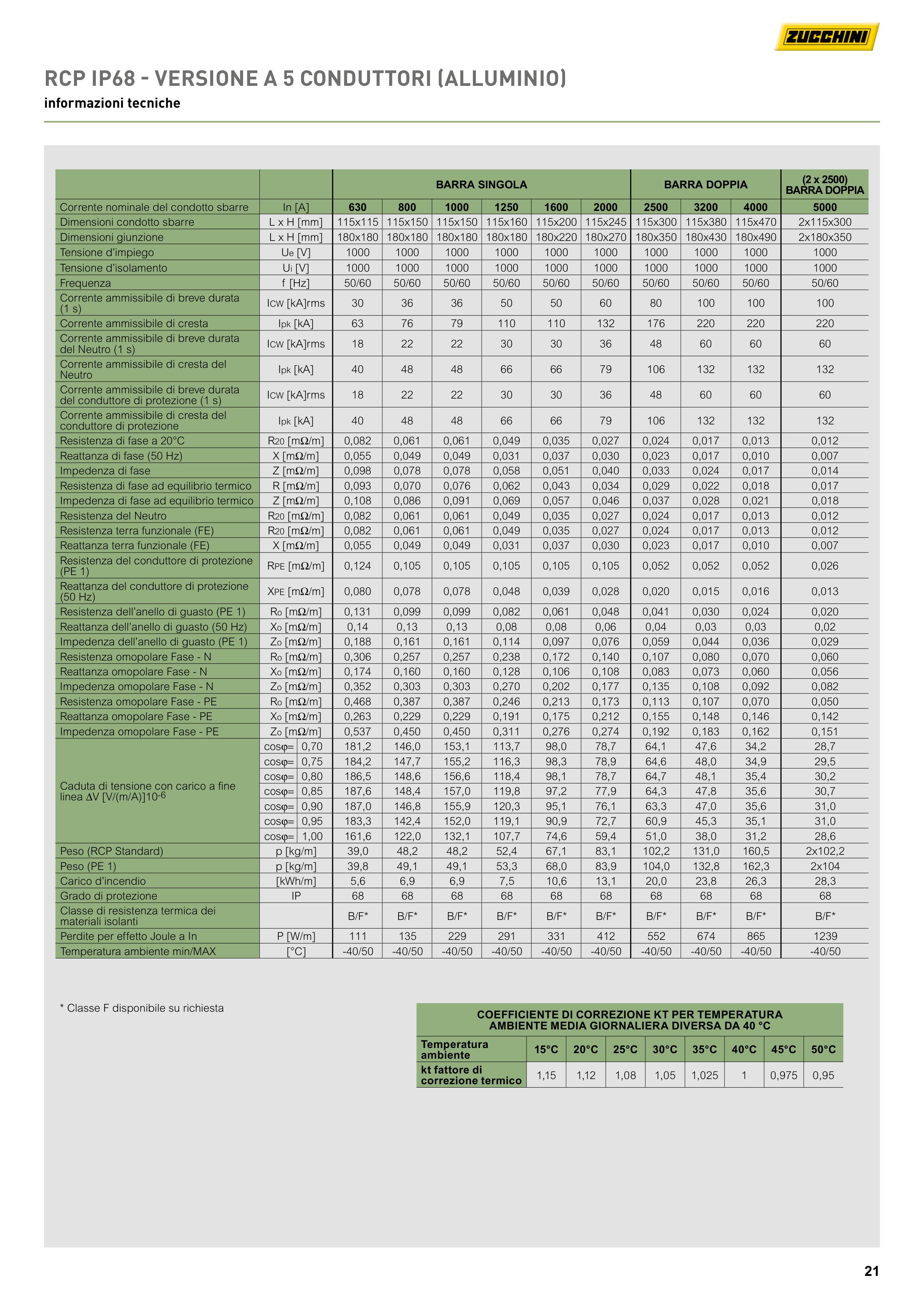

RCP IP68 - VERSIONE A 5 CONDUTTORI (ALLUMINIO)
informazioni tecniche
COEFFICIENTE DI CORREZIONE KT PER TEMPERATURA
AMBIENTE MEDIA GIORNALIERA DIVERSA DA 40 °C
Temperatura
ambiente
15°C
20°C
25°C
30°C
35°C
40°C
45°C
50°C
kt fattore di
correzione termico
1,15
1,12
1,08
1,05
1,025
1
0,975
0,95
* Classe F disponibile su richiesta
BARRA SINGOLA
BARRA DOPPIA
(2 x 2500)
BARRA DOPPIA
Corrente nominale del condotto sbarre
In [A]
630
800
1000
1250
1600
2000
2500
3200
4000
5000
Dimensioni condotto sbarre
L x H [mm]
115x115 115x150 115x150 115x160 115x200 115x245 115x300 115x380 115x470
2x115x300
Dimensioni giunzione
L x H [mm]
180x180 180x180 180x180 180x180 180x220 180x270 180x350 180x430 180x490
2x180x350
Tensione d’impiego
Ue [V]
1000
1000
1000
1000
1000
1000
1000
1000
1000
1000
Tensione d’isolamento
Ui [V]
1000
1000
1000
1000
1000
1000
1000
1000
1000
1000
Frequenza
f [Hz]
50/60
50/60
50/60
50/60
50/60
50/60
50/60
50/60
50/60
50/60
Corrente ammissibile di breve durata
(1 s)
ICW [kA]rms
30
36
36
50
50
60
80
100
100
100
Corrente ammissibile di cresta
Ipk [kA]
63
76
79
110
110
132
176
220
220
220
Corrente ammissibile di breve durata
del Neutro (1 s)
ICW [kA]rms
18
22
22
30
30
36
48
60
60
60
Corrente ammissibile di cresta del
Neutro
Ipk [kA]
40
48
48
66
66
79
106
132
132
132
Corrente ammissibile di breve durata
del conduttore di protezione (1 s)
ICW [kA]rms
18
22
22
30
30
36
48
60
60
60
Corrente ammissibile di cresta del
conduttore di protezione
Ipk [kA]
40
48
48
66
66
79
106
132
132
132
Resistenza di fase a 20°C
R20 [mΩ/m]
0,082
0,061
0,061
0,049
0,035
0,027
0,024
0,017
0,013
0,012
Reattanza di fase (50 Hz)
X [mΩ/m]
0,055
0,049
0,049
0,031
0,037
0,030
0,023
0,017
0,010
0,007
Impedenza di fase
Z [mΩ/m]
0,098
0,078
0,078
0,058
0,051
0,040
0,033
0,024
0,017
0,014
Resistenza di fase ad equilibrio termico
R [mΩ/m]
0,093
0,070
0,076
0,062
0,043
0,034
0,029
0,022
0,018
0,017
Impedenza di fase ad equilibrio termico
Z [mΩ/m]
0,108
0,086
0,091
0,069
0,057
0,046
0,037
0,028
0,021
0,018
Resistenza del Neutro
R20 [mΩ/m]
0,082
0,061
0,061
0,049
0,035
0,027
0,024
0,017
0,013
0,012
Resistenza terra funzionale (FE)
R20 [mΩ/m]
0,082
0,061
0,061
0,049
0,035
0,027
0,024
0,017
0,013
0,012
Reattanza terra funzionale (FE)
X [mΩ/m]
0,055
0,049
0,049
0,031
0,037
0,030
0,023
0,017
0,010
0,007
Resistenza del conduttore di protezione
(PE 1)
RPE [mΩ/m]
0,124
0,105
0,105
0,105
0,105
0,105
0,052
0,052
0,052
0,026
Reattanza del conduttore di protezione
(50 Hz)
XPE [mΩ/m]
0,080
0,078
0,078
0,048
0,039
0,028
0,020
0,015
0,016
0,013
Resistenza dell’anello di guasto (PE 1)
Ro [mΩ/m]
0,131
0,099
0,099
0,082
0,061
0,048
0,041
0,030
0,024
0,020
Reattanza dell’anello di guasto (50 Hz)
Xo [mΩ/m]
0,14
0,13
0,13
0,08
0,08
0,06
0,04
0,03
0,03
0,02
Impedenza dell’anello di guasto (PE 1)
Zo [mΩ/m]
0,188
0,161
0,161
0,114
0,097
0,076
0,059
0,044
0,036
0,029
Resistenza omopolare Fase - N
Ro [mΩ/m]
0,306
0,257
0,257
0,238
0,172
0,140
0,107
0,080
0,070
0,060
Reattanza omopolare Fase - N
Xo [mΩ/m]
0,174
0,160
0,160
0,128
0,106
0,108
0,083
0,073
0,060
0,056
Impedenza omopolare Fase - N
Zo [mΩ/m]
0,352
0,303
0,303
0,270
0,202
0,177
0,135
0,108
0,092
0,082
Resistenza omopolare Fase - PE
Ro [mΩ/m]
0,468
0,387
0,387
0,246
0,213
0,173
0,113
0,107
0,070
0,050
Reattanza omopolare Fase - PE
Xo [mΩ/m]
0,263
0,229
0,229
0,191
0,175
0,212
0,155
0,148
0,146
0,142
Impedenza omopolare Fase - PE
Zo [mΩ/m]
0,537
0,450
0,450
0,311
0,276
0,274
0,192
0,183
0,162
0,151
Caduta di tensione con carico a fine
linea ΔV [V/(m/A)]10-6
cosϕ= 0,70
181,2
146,0
153,1
113,7
98,0
78,7
64,1
47,6
34,2
28,7
cosϕ= 0,75
184,2
147,7
155,2
116,3
98,3
78,9
64,6
48,0
34,9
29,5
cosϕ= 0,80
186,5
148,6
156,6
118,4
98,1
78,7
64,7
48,1
35,4
30,2
cosϕ= 0,85
187,6
148,4
157,0
119,8
97,2
77,9
64,3
47,8
35,6
30,7
cosϕ= 0,90
187,0
146,8
155,9
120,3
95,1
76,1
63,3
47,0
35,6
31,0
cosϕ= 0,95
183,3
142,4
152,0
119,1
90,9
72,7
60,9
45,3
35,1
31,0
cosϕ= 1,00
161,6
122,0
132,1
107,7
74,6
59,4
51,0
38,0
31,2
28,6
Peso (RCP Standard)
p [kg/m]
39,0
48,2
48,2
52,4
67,1
83,1
102,2
131,0
160,5
2x102,2
Peso (PE 1)
p [kg/m]
39,8
49,1
49,1
53,3
68,0
83,9
104,0
132,8
162,3
2x104
Carico d’incendio
[kWh/m]
5,6
6,9
6,9
7,5
10,6
13,1
20,0
23,8
26,3
28,3
Grado di protezione
IP
68
68
68
68
68
68
68
68
68
68
Classe di resistenza termica dei
materiali isolanti
B/F*
B/F*
B/F*
B/F*
B/F*
B/F*
B/F*
B/F*
B/F*
B/F*
Perdite per effetto Joule a In
P [W/m]
111
135
229
291
331
412
552
674
865
1239
Temperatura ambiente min/MAX
[°C]
-40/50
-40/50
-40/50
-40/50
-40/50
-40/50
-40/50
-40/50
-40/50
-40/50
