18

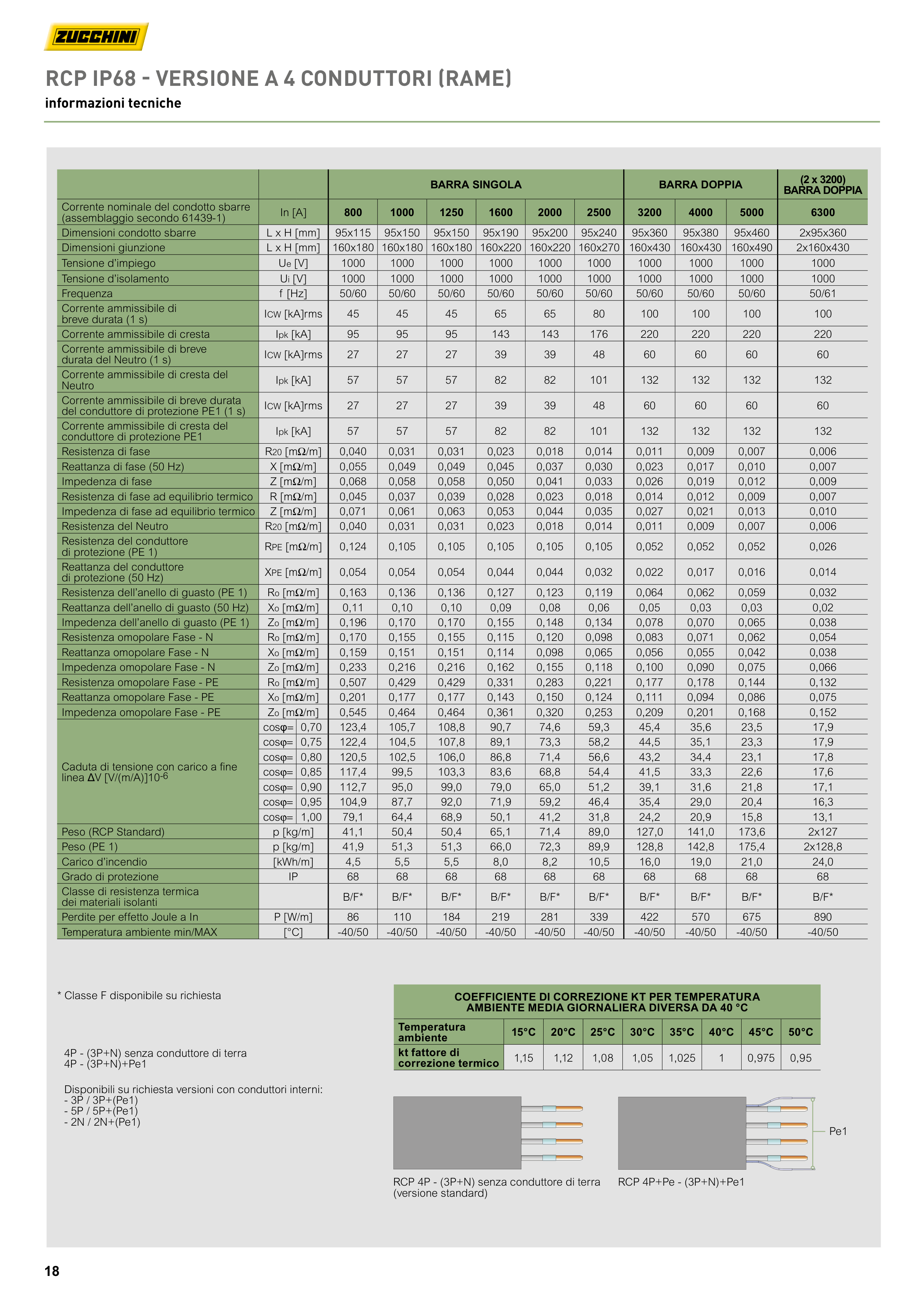

RCP IP68 - VERSIONE A 4 CONDUTTORI (RAME)
informazioni tecniche
COEFFICIENTE DI CORREZIONE KT PER TEMPERATURA
AMBIENTE MEDIA GIORNALIERA DIVERSA DA 40 °C
Temperatura
ambiente
15°C
20°C
25°C
30°C
35°C
40°C
45°C
50°C
kt fattore di
correzione termico
1,15
1,12
1,08
1,05
1,025
1
0,975
0,95
BARRA SINGOLA
BARRA DOPPIA
(2 x 3200)
BARRA DOPPIA
Corrente nominale del condotto sbarre
(assemblaggio secondo 61439-1)
In [A]
800
1000
1250
1600
2000
2500
3200
4000
5000
6300
Dimensioni condotto sbarre
L x H [mm]
95x115
95x150
95x150
95x190
95x200
95x240
95x360
95x380
95x460
2x95x360
Dimensioni giunzione
L x H [mm]
160x180 160x180 160x180 160x220 160x220 160x270
160x430
160x430
160x490
2x160x430
Tensione d’impiego
Ue [V]
1000
1000
1000
1000
1000
1000
1000
1000
1000
1000
Tensione d’isolamento
Ui [V]
1000
1000
1000
1000
1000
1000
1000
1000
1000
1000
Frequenza
f [Hz]
50/60
50/60
50/60
50/60
50/60
50/60
50/60
50/60
50/60
50/61
Corrente ammissibile di
breve durata (1 s)
ICW [kA]rms
45
45
45
65
65
80
100
100
100
100
Corrente ammissibile di cresta
Ipk [kA]
95
95
95
143
143
176
220
220
220
220
Corrente ammissibile di breve
durata del Neutro (1 s)
ICW [kA]rms
27
27
27
39
39
48
60
60
60
60
Corrente ammissibile di cresta del
Neutro
Ipk [kA]
57
57
57
82
82
101
132
132
132
132
Corrente ammissibile di breve durata
del conduttore di protezione PE1 (1 s)
ICW [kA]rms
27
27
27
39
39
48
60
60
60
60
Corrente ammissibile di cresta del
conduttore di protezione PE1
Ipk [kA]
57
57
57
82
82
101
132
132
132
132
Resistenza di fase
R20 [mΩ/m]
0,040
0,031
0,031
0,023
0,018
0,014
0,011
0,009
0,007
0,006
Reattanza di fase (50 Hz)
X [mΩ/m]
0,055
0,049
0,049
0,045
0,037
0,030
0,023
0,017
0,010
0,007
Impedenza di fase
Z [mΩ/m]
0,068
0,058
0,058
0,050
0,041
0,033
0,026
0,019
0,012
0,009
Resistenza di fase ad equilibrio termico
R [mΩ/m]
0,045
0,037
0,039
0,028
0,023
0,018
0,014
0,012
0,009
0,007
Impedenza di fase ad equilibrio termico
Z [mΩ/m]
0,071
0,061
0,063
0,053
0,044
0,035
0,027
0,021
0,013
0,010
Resistenza del Neutro
R20 [mΩ/m]
0,040
0,031
0,031
0,023
0,018
0,014
0,011
0,009
0,007
0,006
Resistenza del conduttore
di protezione (PE 1)
RPE [mΩ/m]
0,124
0,105
0,105
0,105
0,105
0,105
0,052
0,052
0,052
0,026
Reattanza del conduttore
di protezione (50 Hz)
XPE [mΩ/m]
0,054
0,054
0,054
0,044
0,044
0,032
0,022
0,017
0,016
0,014
Resistenza dell’anello di guasto (PE 1)
Ro [mΩ/m]
0,163
0,136
0,136
0,127
0,123
0,119
0,064
0,062
0,059
0,032
Reattanza dell’anello di guasto (50 Hz)
Xo [mΩ/m]
0,11
0,10
0,10
0,09
0,08
0,06
0,05
0,03
0,03
0,02
Impedenza dell’anello di guasto (PE 1)
Zo [mΩ/m]
0,196
0,170
0,170
0,155
0,148
0,134
0,078
0,070
0,065
0,038
Resistenza omopolare Fase - N
Ro [mΩ/m]
0,170
0,155
0,155
0,115
0,120
0,098
0,083
0,071
0,062
0,054
Reattanza omopolare Fase - N
Xo [mΩ/m]
0,159
0,151
0,151
0,114
0,098
0,065
0,056
0,055
0,042
0,038
Impedenza omopolare Fase - N
Zo [mΩ/m]
0,233
0,216
0,216
0,162
0,155
0,118
0,100
0,090
0,075
0,066
Resistenza omopolare Fase - PE
Ro [mΩ/m]
0,507
0,429
0,429
0,331
0,283
0,221
0,177
0,178
0,144
0,132
Reattanza omopolare Fase - PE
Xo [mΩ/m]
0,201
0,177
0,177
0,143
0,150
0,124
0,111
0,094
0,086
0,075
Impedenza omopolare Fase - PE
Zo [mΩ/m]
0,545
0,464
0,464
0,361
0,320
0,253
0,209
0,201
0,168
0,152
Caduta di tensione con carico a fine
linea ΔV [V/(m/A)]10-6
cosφ= 0,70
123,4
105,7
108,8
90,7
74,6
59,3
45,4
35,6
23,5
17,9
cosϕ= 0,75
122,4
104,5
107,8
89,1
73,3
58,2
44,5
35,1
23,3
17,9
cosϕ= 0,80
120,5
102,5
106,0
86,8
71,4
56,6
43,2
34,4
23,1
17,8
cosϕ= 0,85
117,4
99,5
103,3
83,6
68,8
54,4
41,5
33,3
22,6
17,6
cosϕ= 0,90
112,7
95,0
99,0
79,0
65,0
51,2
39,1
31,6
21,8
17,1
cosϕ= 0,95
104,9
87,7
92,0
71,9
59,2
46,4
35,4
29,0
20,4
16,3
cosϕ= 1,00
79,1
64,4
68,9
50,1
41,2
31,8
24,2
20,9
15,8
13,1
Peso (RCP Standard)
p [kg/m]
41,1
50,4
50,4
65,1
71,4
89,0
127,0
141,0
173,6
2x127
Peso (PE 1)
p [kg/m]
41,9
51,3
51,3
66,0
72,3
89,9
128,8
142,8
175,4
2x128,8
Carico d’incendio
[kWh/m]
4,5
5,5
5,5
8,0
8,2
10,5
16,0
19,0
21,0
24,0
Grado di protezione
IP
68
68
68
68
68
68
68
68
68
68
Classe di resistenza termica
dei materiali isolanti
B/F*
B/F*
B/F*
B/F*
B/F*
B/F*
B/F*
B/F*
B/F*
B/F*
Perdite per effetto Joule a In
P [W/m]
86
110
184
219
281
339
422
570
675
890
Temperatura ambiente min/MAX
[°C]
-40/50
-40/50
-40/50
-40/50
-40/50
-40/50
-40/50
-40/50
-40/50
-40/50
4P - (3P+N) senza conduttore di terra
4P - (3P+N)+Pe1
Disponibili su richiesta versioni con conduttori interni:
- 3P / 3P+(Pe1)
- 5P / 5P+(Pe1)
- 2N / 2N+(Pe1)
* Classe F disponibile su richiesta
RCP STANDARD VERSION
RCP PE=1 VERSION
RCP STANDARD VERSION
RCP PE=1 VERSION
RCP 4P - (3P+N) senza conduttore di terra
(versione standard)
Pe1
RCP 4P+Pe - (3P+N)+Pe1
