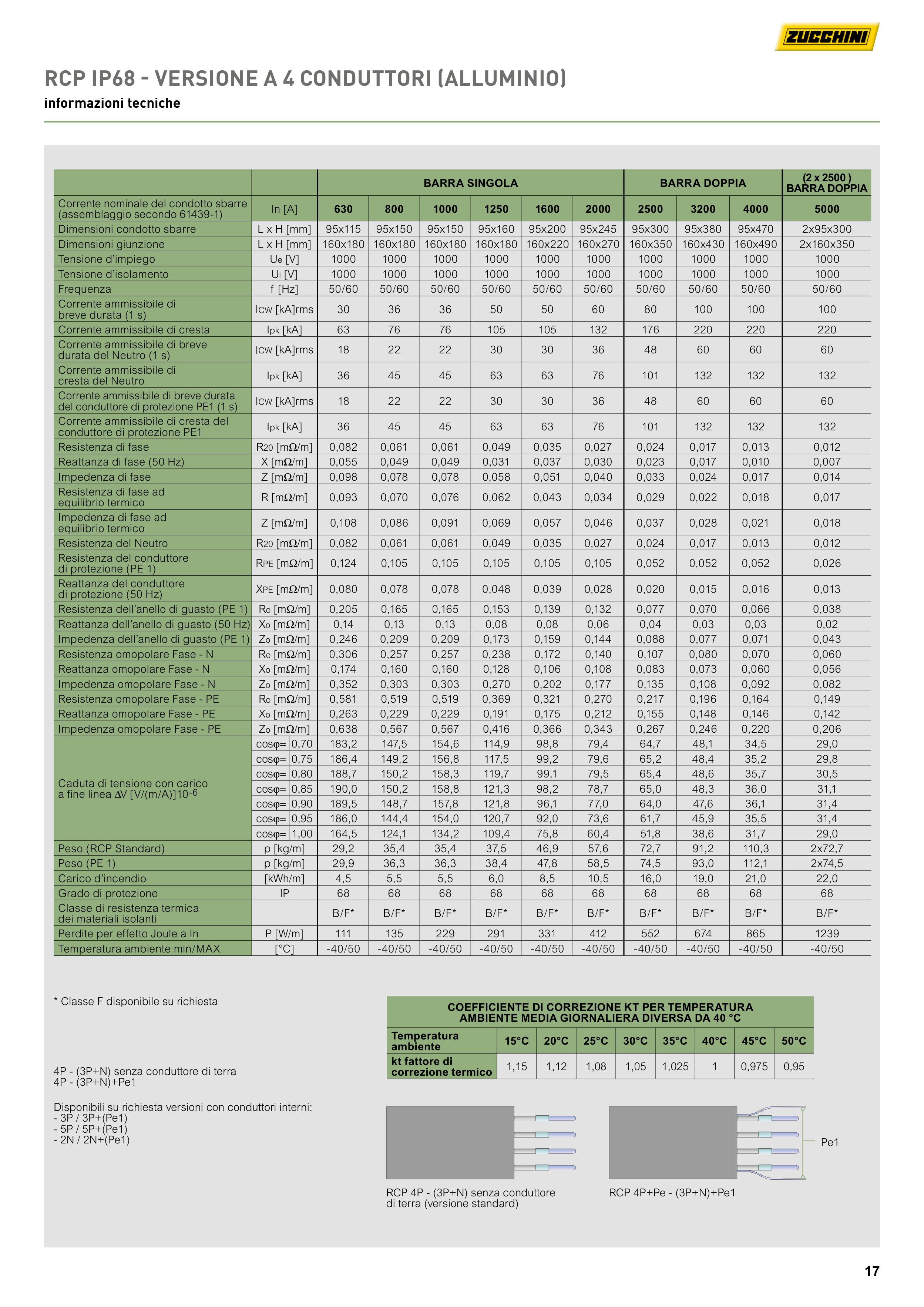

RCP IP68 - VERSIONE A 4 CONDUTTORI (ALLUMINIO)
informazioni tecniche
BARRA SINGOLA
BARRA DOPPIA
(2 x 2500 )
BARRA DOPPIA
Corrente nominale del condotto sbarre
(assemblaggio secondo 61439-1)
In [A]
630
800
1000
1250
1600
2000
2500
3200
4000
5000
Dimensioni condotto sbarre
L x H [mm]
95x115
95x150
95x150
95x160
95x200
95x245
95x300
95x380
95x470
2x95x300
Dimensioni giunzione
L x H [mm]
160x180 160x180 160x180 160x180 160x220 160x270
160x350
160x430
160x490
2x160x350
Tensione d’impiego
Ue [V]
1000
1000
1000
1000
1000
1000
1000
1000
1000
1000
Tensione d’isolamento
Ui [V]
1000
1000
1000
1000
1000
1000
1000
1000
1000
1000
Frequenza
f [Hz]
50/60
50/60
50/60
50/60
50/60
50/60
50/60
50/60
50/60
50/60
Corrente ammissibile di
breve durata (1 s)
ICW [kA]rms
30
36
36
50
50
60
80
100
100
100
Corrente ammissibile di cresta
Ipk [kA]
63
76
76
105
105
132
176
220
220
220
Corrente ammissibile di breve
durata del Neutro (1 s)
ICW [kA]rms
18
22
22
30
30
36
48
60
60
60
Corrente ammissibile di
cresta del Neutro
Ipk [kA]
36
45
45
63
63
76
101
132
132
132
Corrente ammissibile di breve durata
del conduttore di protezione PE1 (1 s)
ICW [kA]rms
18
22
22
30
30
36
48
60
60
60
Corrente ammissibile di cresta del
conduttore di protezione PE1
Ipk [kA]
36
45
45
63
63
76
101
132
132
132
Resistenza di fase
R20 [mΩ/m]
0,082
0,061
0,061
0,049
0,035
0,027
0,024
0,017
0,013
0,012
Reattanza di fase (50 Hz)
X [mΩ/m]
0,055
0,049
0,049
0,031
0,037
0,030
0,023
0,017
0,010
0,007
Impedenza di fase
Z [mΩ/m]
0,098
0,078
0,078
0,058
0,051
0,040
0,033
0,024
0,017
0,014
Resistenza di fase ad
equilibrio termico
R [mΩ/m]
0,093
0,070
0,076
0,062
0,043
0,034
0,029
0,022
0,018
0,017
Impedenza di fase ad
equilibrio termico
Z [mΩ/m]
0,108
0,086
0,091
0,069
0,057
0,046
0,037
0,028
0,021
0,018
Resistenza del Neutro
R20 [mΩ/m]
0,082
0,061
0,061
0,049
0,035
0,027
0,024
0,017
0,013
0,012
Resistenza del conduttore
di protezione (PE 1)
RPE [mΩ/m]
0,124
0,105
0,105
0,105
0,105
0,105
0,052
0,052
0,052
0,026
Reattanza del conduttore
di protezione (50 Hz)
XPE [mΩ/m]
0,080
0,078
0,078
0,048
0,039
0,028
0,020
0,015
0,016
0,013
Resistenza dell’anello di guasto (PE 1)
Ro [mΩ/m]
0,205
0,165
0,165
0,153
0,139
0,132
0,077
0,070
0,066
0,038
Reattanza dell’anello di guasto (50 Hz) Xo [mΩ/m]
0,14
0,13
0,13
0,08
0,08
0,06
0,04
0,03
0,03
0,02
Impedenza dell’anello di guasto (PE 1)
Zo [mΩ/m]
0,246
0,209
0,209
0,173
0,159
0,144
0,088
0,077
0,071
0,043
Resistenza omopolare Fase - N
Ro [mΩ/m]
0,306
0,257
0,257
0,238
0,172
0,140
0,107
0,080
0,070
0,060
Reattanza omopolare Fase - N
Xo [mΩ/m]
0,174
0,160
0,160
0,128
0,106
0,108
0,083
0,073
0,060
0,056
Impedenza omopolare Fase - N
Zo [mΩ/m]
0,352
0,303
0,303
0,270
0,202
0,177
0,135
0,108
0,092
0,082
Resistenza omopolare Fase - PE
Ro [mΩ/m]
0,581
0,519
0,519
0,369
0,321
0,270
0,217
0,196
0,164
0,149
Reattanza omopolare Fase - PE
Xo [mΩ/m]
0,263
0,229
0,229
0,191
0,175
0,212
0,155
0,148
0,146
0,142
Impedenza omopolare Fase - PE
Zo [mΩ/m]
0,638
0,567
0,567
0,416
0,366
0,343
0,267
0,246
0,220
0,206
Caduta di tensione con carico
a fine linea ΔV [V/(m/A)]10-6
cosϕ= 0,70
183,2
147,5
154,6
114,9
98,8
79,4
64,7
48,1
34,5
29,0
cosϕ= 0,75
186,4
149,2
156,8
117,5
99,2
79,6
65,2
48,4
35,2
29,8
cosϕ= 0,80
188,7
150,2
158,3
119,7
99,1
79,5
65,4
48,6
35,7
30,5
cosϕ= 0,85
190,0
150,2
158,8
121,3
98,2
78,7
65,0
48,3
36,0
31,1
cosϕ= 0,90
189,5
148,7
157,8
121,8
96,1
77,0
64,0
47,6
36,1
31,4
cosϕ= 0,95
186,0
144,4
154,0
120,7
92,0
73,6
61,7
45,9
35,5
31,4
cosϕ= 1,00
164,5
124,1
134,2
109,4
75,8
60,4
51,8
38,6
31,7
29,0
Peso (RCP Standard)
p [kg/m]
29,2
35,4
35,4
37,5
46,9
57,6
72,7
91,2
110,3
2x72,7
Peso (PE 1)
p [kg/m]
29,9
36,3
36,3
38,4
47,8
58,5
74,5
93,0
112,1
2x74,5
Carico d’incendio
[kWh/m]
4,5
5,5
5,5
6,0
8,5
10,5
16,0
19,0
21,0
22,0
Grado di protezione
IP
68
68
68
68
68
68
68
68
68
68
Classe di resistenza termica
dei materiali isolanti
B/F*
B/F*
B/F*
B/F*
B/F*
B/F*
B/F*
B/F*
B/F*
B/F*
Perdite per effetto Joule a In
P [W/m]
111
135
229
291
331
412
552
674
865
1239
Temperatura ambiente min/MAX
[°C]
-40/50
-40/50
-40/50
-40/50
-40/50
-40/50
-40/50
-40/50
-40/50
-40/50
COEFFICIENTE DI CORREZIONE KT PER TEMPERATURA
AMBIENTE MEDIA GIORNALIERA DIVERSA DA 40 °C
Temperatura
ambiente
15°C
20°C
25°C
30°C
35°C
40°C
45°C
50°C
kt fattore di
correzione termico
1,15
1,12
1,08
1,05
1,025
1
0,975
0,95
* Classe F disponibile su richiesta
4P - (3P+N) senza conduttore di terra
4P - (3P+N)+Pe1
Disponibili su richiesta versioni con conduttori interni:
- 3P / 3P+(Pe1)
- 5P / 5P+(Pe1)
- 2N / 2N+(Pe1)
RCP STANDARD VERSION
RCP PE=1 VERSION
RCP STANDARD VERSION
RCP PE=1 VERSION
RCP 4P - (3P+N) senza conduttore
di terra (versione standard)
RCP 4P+Pe - (3P+N)+Pe1
Pe1
