13
*Per le portate 5000 A (Al) e 6300 A (Cu), costituite da due linee parallele
(2500+2500=5000 A e 3200+3200=6300A), prevedere 2 casseri per ogni congiunzione.

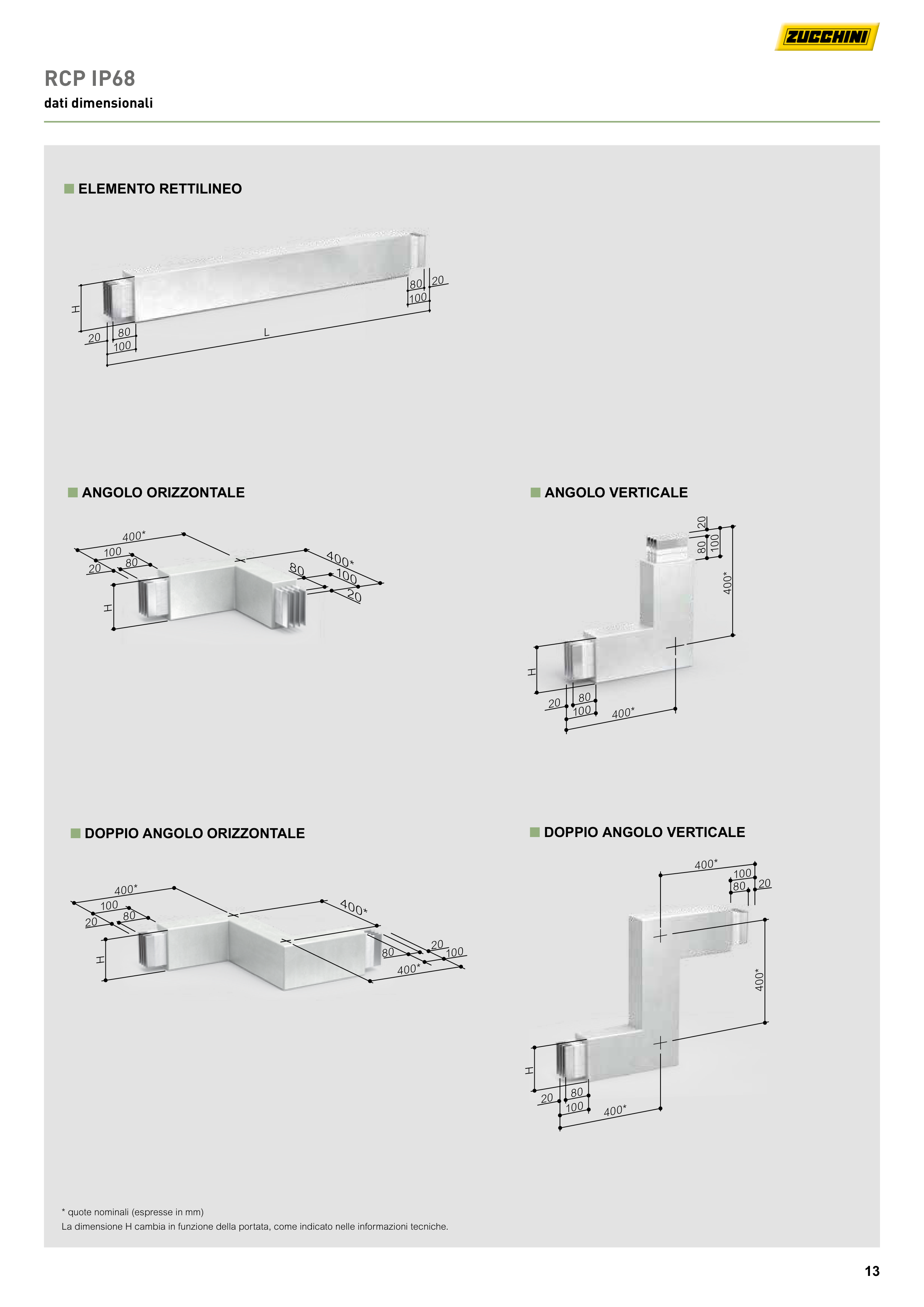

RCP IP68
dati dimensionali
■ ANGOLO VERTICALE
■ ELEMENTO RETTILINEO
■ DOPPIO ANGOLO VERTICALE
■ DOPPIO ANGOLO ORIZZONTALE
80
100
400*
20
20
80
100
400*
H
20
20
80
100
400*
80
100
400*
400*
■ ANGOLO ORIZZONTALE
H
100
80
20
400*
100
80
20
400*
80
400*
100
20
400*
H
100
400*
80
20
H
20
20
80
80
100
100
L
La dimensione H cambia in funzione della portata, come indicato nelle informazioni tecniche.
* quote nominali (espresse in mm)
H
