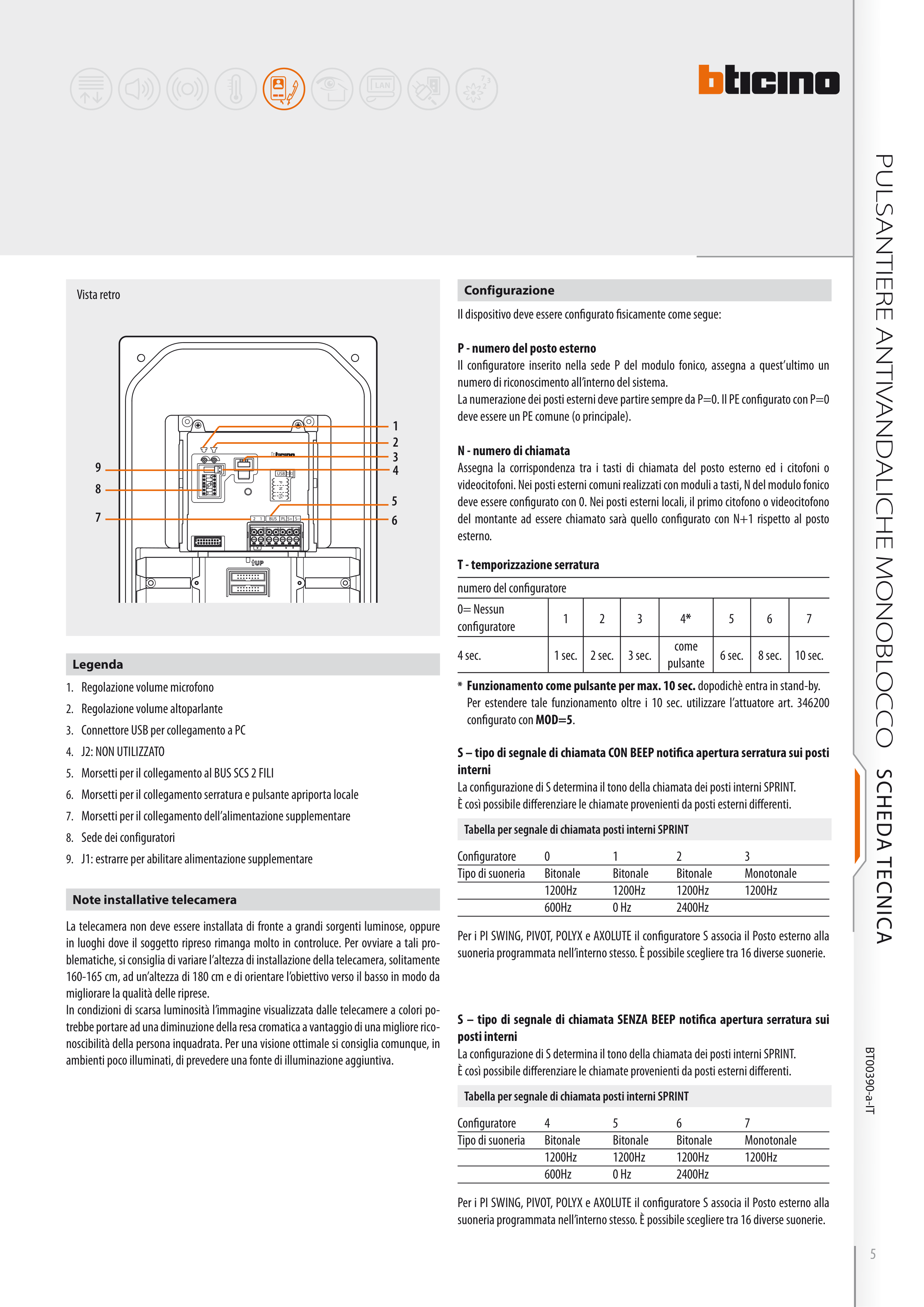

5
PULSANTIERE ANTIVANDALICHE MONOBLOCCO
SCHEDA TECNICA
5
PULSANTIERE ANTIVANDALICHE MONOBLOCCO
SCHEDA TECNICA
BT00390-a-IT
Configurazione
Il dispositivo deve essere confi gurato fi sicamente come segue:
P - numero del posto esterno
Il confi guratore inserito nella sede P del modulo fonico, assegna a quest’ultimo un
numero di riconoscimento all’interno del sistema.
La numerazione dei posti esterni deve partire sempre da P=0. Il PE confi gurato con P=0
deve essere un PE comune (o principale).
N - numero di chiamata
Assegna la corrispondenza tra i tasti di chiamata del posto esterno ed i citofoni o
videocitofoni. Nei posti esterni comuni realizzati con moduli a tasti, N del modulo fonico
deve essere confi gurato con 0. Nei posti esterni locali, il primo citofono o videocitofono
del montante ad essere chiamato sarà quello confi gurato con N+1 rispetto al posto
esterno.
T - temporizzazione serratura
* Funzionamento come pulsante per max. 10 sec. dopodichè entra in stand-by.
Per estendere tale funzionamento oltre i 10 sec. utilizzare l’attuatore art. 346200
confi gurato con MOD=5.
0= Nessun
confi guratore
4 sec.
1
1 sec.
6 sec.
8 sec.
10 sec.
2
2 sec.
3
3 sec.
come
pulsante
4*
5
6
7
numero del confi guratore
S – tipo di segnale di chiamata CON BEEP notif ca apertura serratura sui posti
interni
La confi gurazione di S determina il tono della chiamata dei posti interni SPRINT.
È così possibile diff erenziare le chiamate provenienti da posti esterni diff erenti.
S – tipo di segnale di chiamata SENZA BEEP notif ca apertura serratura sui
posti interni
La confi gurazione di S determina il tono della chiamata dei posti interni SPRINT.
È così possibile diff erenziare le chiamate provenienti da posti esterni diff erenti.
Confi guratore
0
1
2
3
Tipo di suoneria
Bitonale
Bitonale
Bitonale
Monotonale
1200Hz
1200Hz
1200Hz
1200Hz
600Hz
0 Hz
2400Hz
Confi guratore
4
5
6
7
Tipo di suoneria
Bitonale
Bitonale
Bitonale
Monotonale
1200Hz
1200Hz
1200Hz
1200Hz
600Hz
0 Hz
2400Hz
Per i PI SWING, PIVOT, POLYX e AXOLUTE il confi guratore S associa il Posto esterno alla
suoneria programmata nell’interno stesso. È possibile scegliere tra 16 diverse suonerie.
Per i PI SWING, PIVOT, POLYX e AXOLUTE il confi guratore S associa il Posto esterno alla
suoneria programmata nell’interno stesso. È possibile scegliere tra 16 diverse suonerie.
Tabella per segnale di chiamata posti interni SPRINT
Tabella per segnale di chiamata posti interni SPRINT
P
N
T S
2
1
BUS
PL S+ S−
USB
J1
J2
7
9
8
5
2
1
6
4
Regolazione volume microfono
1.
Regolazione volume altoparlante
2.
Connettore USB per collegamento a PC
3.
J2: NON UTILIZZATO
4.
Morsetti per il collegamento al BUS SCS 2 FILI
5.
Morsetti per il collegamento serratura e pulsante apriporta locale
6.
Morsetti per il collegamento dell’alimentazione supplementare
7.
Sede dei configuratori
8.
J1: estrarre per abilitare alimentazione supplementare
9.
Legenda
Vista retro
3
Note installative telecamera
La telecamera non deve essere installata di fronte a grandi sorgenti luminose, oppure
in luoghi dove il soggetto ripreso rimanga molto in controluce. Per ovviare a tali pro-
blematiche, si consiglia di variare l’altezza di installazione della telecamera, solitamente
160-165 cm, ad un’altezza di 180 cm e di orientare l’obiettivo verso il basso in modo da
migliorare la qualità delle riprese.
In condizioni di scarsa luminosità l’immagine visualizzata dalle telecamere a colori po-
trebbe portare ad una diminuzione della resa cromatica a vantaggio di una migliore rico-
noscibilità della persona inquadrata. Per una visione ottimale si consiglia comunque, in
ambienti poco illuminati, di prevedere una fonte di illuminazione aggiuntiva.
