SCHEDE TECNICHE
4
Pulsantiere antivandaliche
monoblocco
Descrizione
Pulsantiere 2 FILI video antivandaliche monoblocco per installazione da incasso o da
parete (con specifica scatola venduta separatamente). Soluzioni disponibili da 1 a 32 tasti
di chiamata con frontale finitura alluminio oppure INOX. Il codice articolo è comprensivo
di: scatola da incasso, telaio, modulo elettronico audio video a colori, modulo/i pulsanti
già cablati. Predisposizione per il montaggio di lettore transponder o interruttore a
chiave. Tasti di chiamata retroilluminati. Indicazioni visive e sonore circa lo stato della
comunicazione per: chiamata in corso, sistema occupato, stato serratura.
Comando diretto di una elettroserratura con caratteristiche 18 V - 4A impulsivi, 250 mA
di mantenimento (30 ohm max).
308001
308002
308003
308004
308005
308011
308012
308013
308014
308015
BT0039-a-IT
Legenda
Dati tecnici
Alimentazione da BUS SCS:
18 – 27 Vdc
Assorbimento in stand by:
40 mA
Assorbimento in funzionamento
(modulo AUDIO/VIDEO):
160 mA
Assorbimento in funzionamento
(per ogni modulo 4 tasti):
15 mA
Sensore telecamera :
1/3”
Obiettivo telecamera:
F:1,5 mm ; f:4,3 mm
Risoluzione:
330 linee (orizzontale)
Regolazione luminosità:
automatica
Illuminazione notturna :
tramite LED bianchi
Temperatura di funzionamento:
(-25) – (+70) °C
Grado di protezione:
IP44
Grado di robustezza:
IK07
Telecamera a colori
1.
LED bianchi per illuminazione campo di ripresa della telecamera
2.
Sede predisposta per lettore transponder o interruttore a chiave
3.
LED indicazione stato porta : LED verde = porta aperta
4.
Microfono
5.
Etichette portanome
6.
Tasti di chiamata
7.
LED indicazione stato chiamata : LED verde = chiamata inoltrata
8.
LED rosso = sistema occupato
LED indicazione stato comunicazione : LED verde = comunicazione attiva
9.
Altoparlante
10.
Articoli correlati
308021 scatola da parete per assieme 4 tasti 308001 - 308011
308022 scatola da parete per assieme 8 tasti 308002 - 308012
308023 scatola da parete per assieme 12 tasti 308003 - 308013
308024 scatola da parete per assieme 20 tasti 308004 - 308014
308025 scatola da parete per assieme 32 tasti 308005 - 308015
346250 relè comando serratura non gestita da BUS
346020 alimentatore supplementare 2 moduli DIN
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
28
29
30
31
32
1
2
3
4
5
6
7
7
6
8
9
2
10

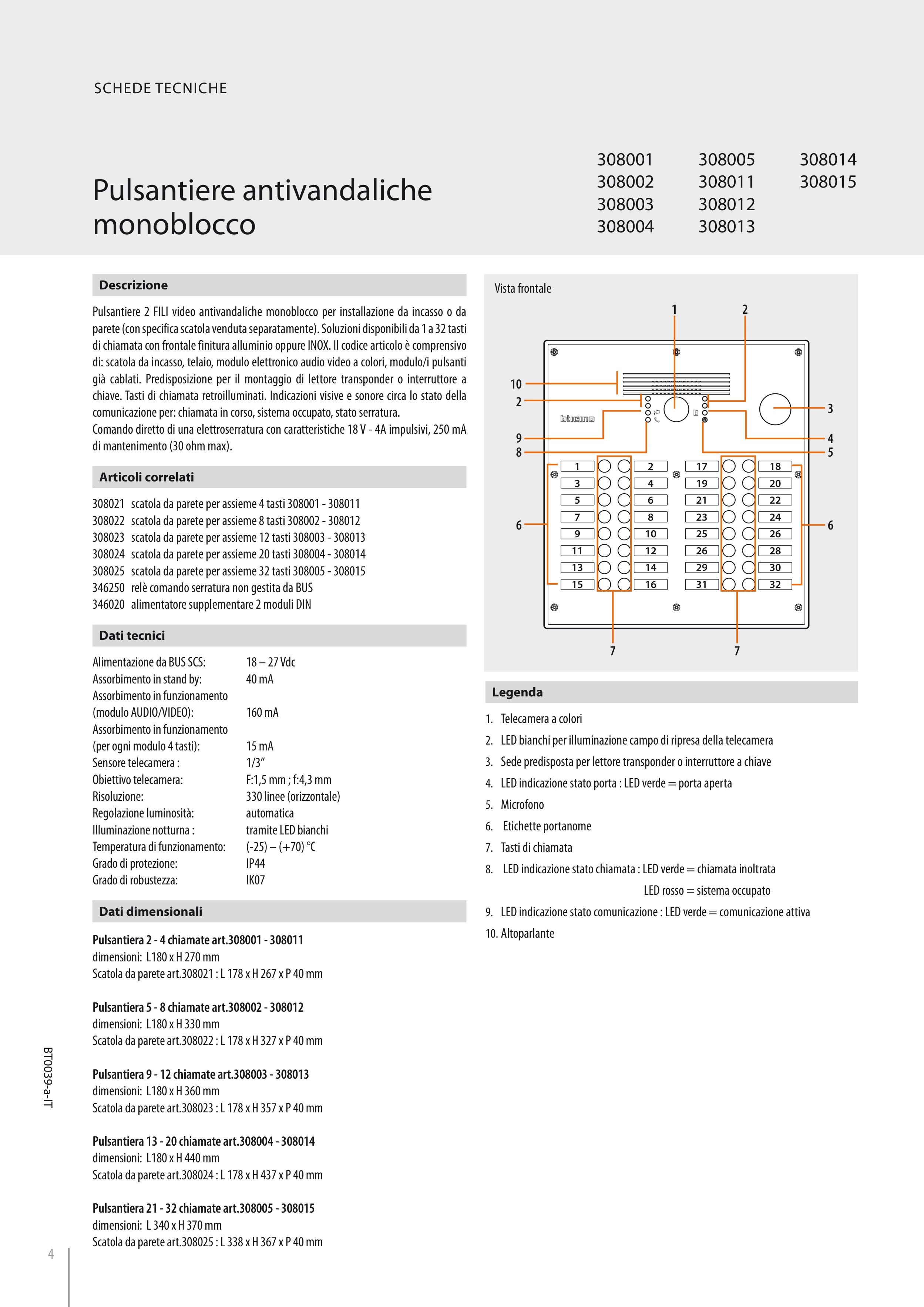

Vista frontale
Dati dimensionali
Pulsantiera 2 - 4 chiamate art.308001 - 308011
dimensioni: L180 x H 270 mm
Scatola da parete art.308021 : L 178 x H 267 x P 40 mm
Pulsantiera 5 - 8 chiamate art.308002 - 308012
dimensioni: L180 x H 330 mm
Scatola da parete art.308022 : L 178 x H 327 x P 40 mm
Pulsantiera 9 - 12 chiamate art.308003 - 308013
dimensioni: L180 x H 360 mm
Scatola da parete art.308023 : L 178 x H 357 x P 40 mm
Pulsantiera 13 - 20 chiamate art.308004 - 308014
dimensioni: L180 x H 440 mm
Scatola da parete art.308024 : L 178 x H 437 x P 40 mm
Pulsantiera 21 - 32 chiamate art.308005 - 308015
dimensioni: L 340 x H 370 mm
Scatola da parete art.308025 : L 338 x H 367 x P 40 mm
