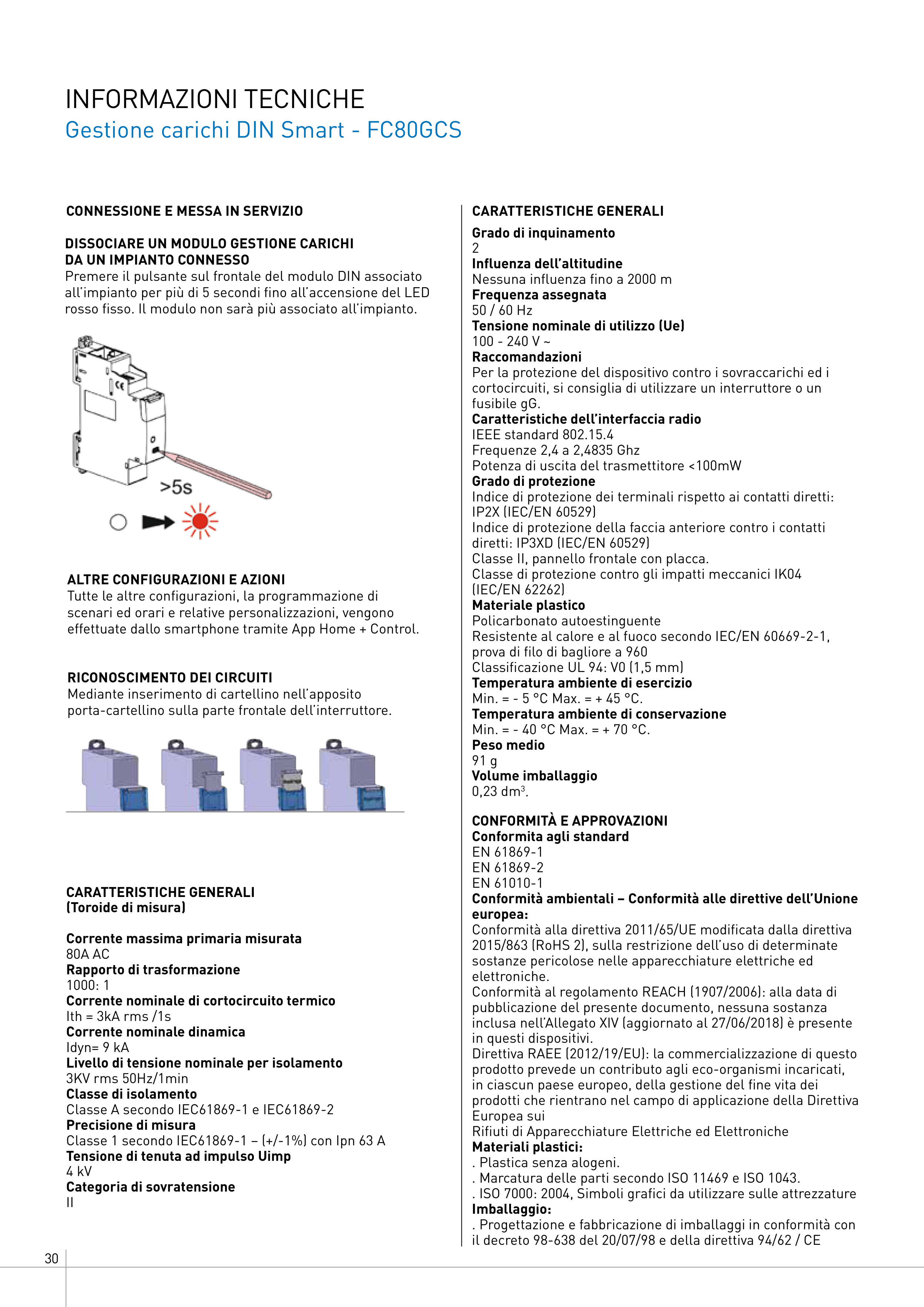

INFORMAZIONI TECNICHE
Gestione carichi DIN Smart - FC80GCS
DISSOCIARE UN MODULO GESTIONE CARICHI
DA UN IMPIANTO CONNESSO
Premere il pulsante sul frontale del modulo DIN associato
all’impianto per più di 5 secondi fino all’accensione del LED
rosso fisso. Il modulo non sarà più associato all’impianto.
CONNESSIONE E MESSA IN SERVIZIO
CARATTERISTICHE GENERALI
Grado di inquinamento
2
Influenza dell’altitudine
Nessuna influenza fino a 2000 m
Frequenza assegnata
50 / 60 Hz
Tensione nominale di utilizzo (Ue)
100 - 240 V ~
Raccomandazioni
Per la protezione del dispositivo contro i sovraccarichi ed i
cortocircuiti, si consiglia di utilizzare un interruttore o un
fusibile gG.
Caratteristiche dell’interfaccia radio
IEEE standard 802.15.4
Frequenze 2,4 a 2,4835 Ghz
Potenza di uscita del trasmettitore <100mW
Grado di protezione
Indice di protezione dei terminali rispetto ai contatti diretti:
IP2X (IEC/EN 60529)
Indice di protezione della faccia anteriore contro i contatti
diretti: IP3XD (IEC/EN 60529)
Classe II, pannello frontale con placca.
Classe di protezione contro gli impatti meccanici IK04
(IEC/EN 62262)
Materiale plastico
Policarbonato autoestinguente
Resistente al calore e al fuoco secondo IEC/EN 60669-2-1,
prova di filo di bagliore a 960
Classificazione UL 94: V0 (1,5 mm)
Temperatura ambiente di esercizio
Min. = - 5 °C Max. = + 45 °C.
Temperatura ambiente di conservazione
Min. = - 40 °C Max. = + 70 °C.
Peso medio
91 g
Volume imballaggio
0,23 dm3.
CONFORMITÀ E APPROVAZIONI
Conformita agli standard
EN 61869-1
EN 61869-2
EN 61010-1
Conformità ambientali – Conformità alle direttive dell’Unione
europea:
Conformità alla direttiva 2011/65/UE modificata dalla direttiva
2015/863 (RoHS 2), sulla restrizione dell’uso di determinate
sostanze pericolose nelle apparecchiature elettriche ed
elettroniche.
Conformità al regolamento REACH (1907/2006): alla data di
pubblicazione del presente documento, nessuna sostanza
inclusa nell’Allegato XIV (aggiornato al 27/06/2018) è presente
in questi dispositivi.
Direttiva RAEE (2012/19/EU): la commercializzazione di questo
prodotto prevede un contributo agli eco-organismi incaricati,
in ciascun paese europeo, della gestione del fine vita dei
prodotti che rientrano nel campo di applicazione della Direttiva
Europea sui
Rifiuti di Apparecchiature Elettriche ed Elettroniche
Materiali plastici:
. Plastica senza alogeni.
. Marcatura delle parti secondo ISO 11469 e ISO 1043.
. ISO 7000: 2004, Simboli grafici da utilizzare sulle attrezzature
Imballaggio:
. Progettazione e fabbricazione di imballaggi in conformità con
il decreto 98-638 del 20/07/98 e della direttiva 94/62 / CE
CARATTERISTICHE GENERALI
(Toroide di misura)
Corrente massima primaria misurata
80A AC
Rapporto di trasformazione
1000: 1
Corrente nominale di cortocircuito termico
Ith = 3kA rms /1s
Corrente nominale dinamica
Idyn= 9 kA
Livello di tensione nominale per isolamento
3KV rms 50Hz/1min
Classe di isolamento
Classe A secondo IEC61869-1 e IEC61869-2
Precisione di misura
Classe 1 secondo IEC61869-1 – (+/-1%) con Ipn 63 A
Tensione di tenuta ad impulso Uimp
4 kV
Categoria di sovratensione
II
ALTRE CONFIGURAZIONI E AZIONI
Tutte le altre configurazioni, la programmazione di
scenari ed orari e relative personalizzazioni, vengono
effettuate dallo smartphone tramite App Home + Control.
RICONOSCIMENTO DEI CIRCUITI
Mediante inserimento di cartellino nell’apposito
porta-cartellino sulla parte frontale dell’interruttore.
