QUADRO ELETTRICO SMART

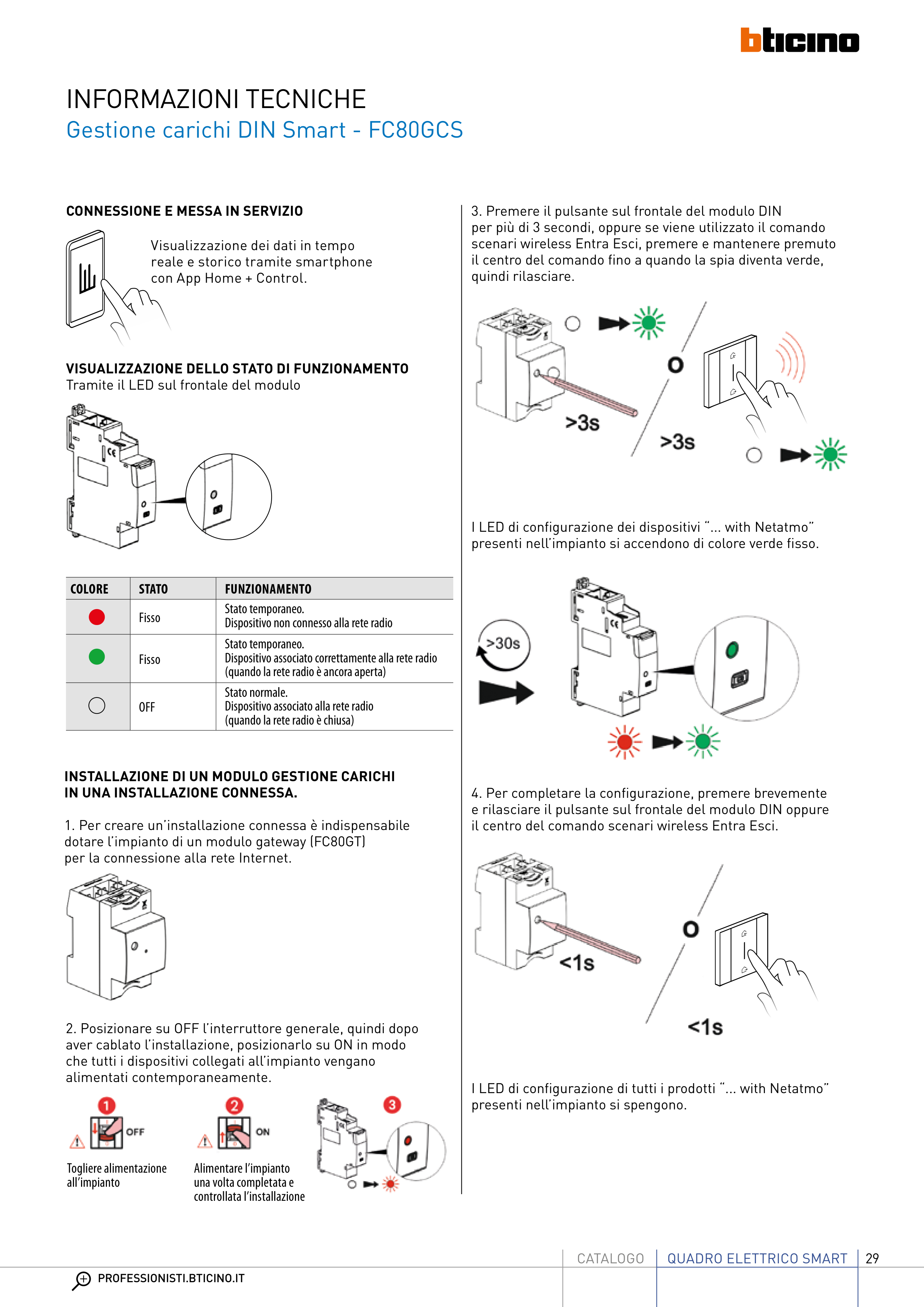

INFORMAZIONI TECNICHE
Gestione carichi DIN Smart - FC80GCS
INSTALLAZIONE DI UN MODULO GESTIONE CARICHI
IN UNA INSTALLAZIONE CONNESSA.
1. Per creare un’installazione connessa è indispensabile
dotare l’impianto di un modulo gateway (FC80GT)
per la connessione alla rete Internet.
3. Premere il pulsante sul frontale del modulo DIN
per più di 3 secondi, oppure se viene utilizzato il comando
scenari wireless Entra Esci, premere e mantenere premuto
il centro del comando fino a quando la spia diventa verde,
quindi rilasciare.
4. Per completare la configurazione, premere brevemente
e rilasciare il pulsante sul frontale del modulo DIN oppure
il centro del comando scenari wireless Entra Esci.
I LED di configurazione dei dispositivi “... with Netatmo”
presenti nell’impianto si accendono di colore verde fisso.
I LED di configurazione di tutti i prodotti “... with Netatmo”
presenti nell’impianto si spengono.
VISUALIZZAZIONE DELLO STATO DI FUNZIONAMENTO
Tramite il LED sul frontale del modulo
Visualizzazione dei dati in tempo
reale e storico tramite smartphone
con App Home + Control.
CONNESSIONE E MESSA IN SERVIZIO
2. Posizionare su OFF l’interruttore generale, quindi dopo
aver cablato l’installazione, posizionarlo su ON in modo
che tutti i dispositivi collegati all’impianto vengano
alimentati contemporaneamente.
Togliere alimentazione
all’impianto
Alimentare l’impianto
una volta completata e
controllata l’installazione
COLORE
STATO
FUNZIONAMENTO
Fisso
Stato temporaneo.
Dispositivo non connesso alla rete radio
Fisso
Stato temporaneo.
Dispositivo associato correttamente alla rete radio
(quando la rete radio è ancora aperta)
OFF
Stato normale.
Dispositivo associato alla rete radio
(quando la rete radio è chiusa)
