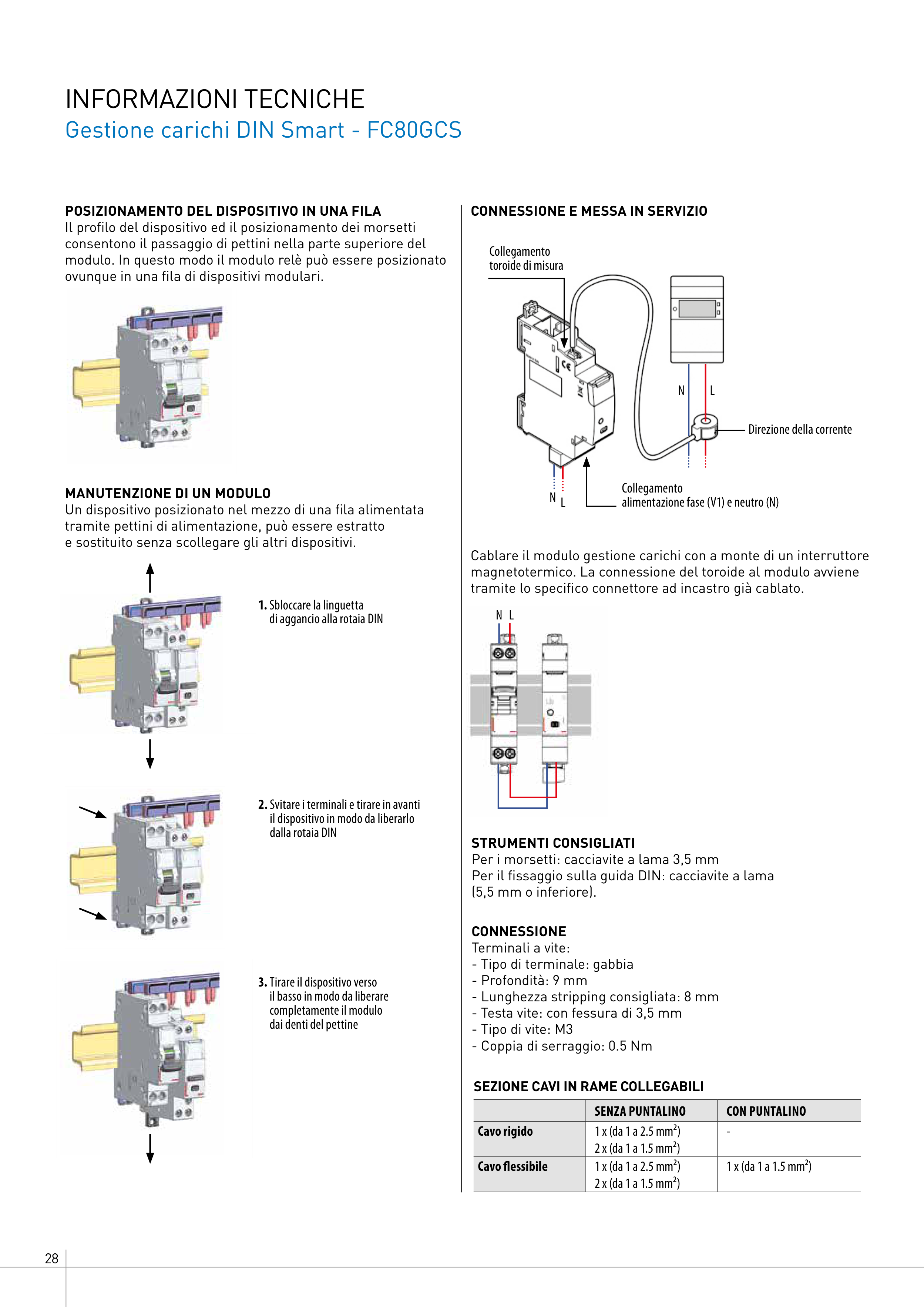

INFORMAZIONI TECNICHE
Gestione carichi DIN Smart - FC80GCS
POSIZIONAMENTO DEL DISPOSITIVO IN UNA FILA
Il profilo del dispositivo ed il posizionamento dei morsetti
consentono il passaggio di pettini nella parte superiore del
modulo. In questo modo il modulo relè può essere posizionato
ovunque in una fila di dispositivi modulari.
MANUTENZIONE DI UN MODULO
Un dispositivo posizionato nel mezzo di una fila alimentata
tramite pettini di alimentazione, può essere estratto
e sostituito senza scollegare gli altri dispositivi.
3. Tirare il dispositivo verso
il basso in modo da liberare
completamente il modulo
dai denti del pettine
CONNESSIONE E MESSA IN SERVIZIO
1. Sbloccare la linguetta
di aggancio alla rotaia DIN
2. Svitare i terminali e tirare in avanti
il dispositivo in modo da liberarlo
dalla rotaia DIN
Cablare il modulo gestione carichi con a monte di un interruttore
magnetotermico. La connessione del toroide al modulo avviene
tramite lo specifico connettore ad incastro già cablato.
STRUMENTI CONSIGLIATI
Per i morsetti: cacciavite a lama 3,5 mm
Per il fissaggio sulla guida DIN: cacciavite a lama
(5,5 mm o inferiore).
CONNESSIONE
Terminali a vite:
- Tipo di terminale: gabbia
- Profondità: 9 mm
- Lunghezza stripping consigliata: 8 mm
- Testa vite: con fessura di 3,5 mm
- Tipo di vite: M3
- Coppia di serraggio: 0.5 Nm
SEZIONE CAVI IN RAME COLLEGABILI
SENZA PUNTALINO
CON PUNTALINO
Cavo rigido
1 x (da 1 a 2.5 mm²)
2 x (da 1 a 1.5 mm²)
-
Cavo flessibile
1 x (da 1 a 2.5 mm²)
2 x (da 1 a 1.5 mm²)
1 x (da 1 a 1.5 mm²)
N L
Collegamento
toroide di misura
Collegamento
alimentazione fase (V1) e neutro (N)
Direzione della corrente
N
N
L
L
