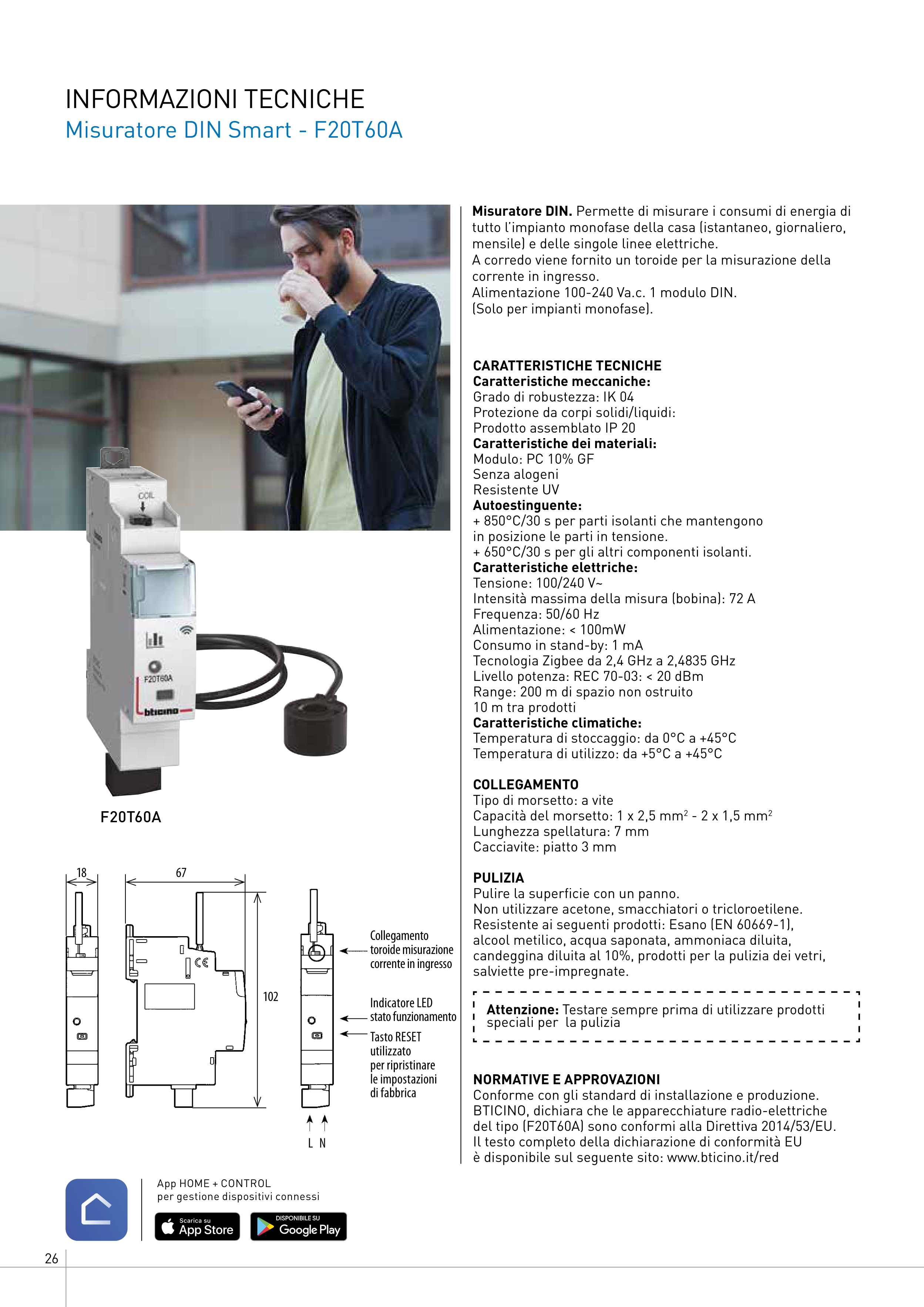

INFORMAZIONI TECNICHE
Misuratore DIN Smart - F20T60A
CARATTERISTICHE TECNICHE
Caratteristiche meccaniche:
Grado di robustezza: IK 04
Protezione da corpi solidi/liquidi:
Prodotto assemblato IP 20
Caratteristiche dei materiali:
Modulo: PC 10% GF
Senza alogeni
Resistente UV
Autoestinguente:
+ 850°C/30 s per parti isolanti che mantengono
in posizione le parti in tensione.
+ 650°C/30 s per gli altri componenti isolanti.
Caratteristiche elettriche:
Tensione: 100/240 V~
Intensità massima della misura (bobina): 72 A
Frequenza: 50/60 Hz
Alimentazione: < 100mW
Consumo in stand-by: 1 mA
Tecnologia Zigbee da 2,4 GHz a 2,4835 GHz
Livello potenza: REC 70-03: < 20 dBm
Range: 200 m di spazio non ostruito
10 m tra prodotti
Caratteristiche climatiche:
Temperatura di stoccaggio: da 0°C a +45°C
Temperatura di utilizzo: da +5°C a +45°C
COLLEGAMENTO
Tipo di morsetto: a vite
Capacità del morsetto: 1 x 2,5 mm2 - 2 x 1,5 mm2
Lunghezza spellatura: 7 mm
Cacciavite: piatto 3 mm
PULIZIA
Pulire la superficie con un panno.
Non utilizzare acetone, smacchiatori o tricloroetilene.
Resistente ai seguenti prodotti: Esano (EN 60669-1),
alcool metilico, acqua saponata, ammoniaca diluita,
candeggina diluita al 10%, prodotti per la pulizia dei vetri,
salviette pre-impregnate.
Attenzione: Testare sempre prima di utilizzare prodotti
speciali per la pulizia
NORMATIVE E APPROVAZIONI
Conforme con gli standard di installazione e produzione.
BTICINO, dichiara che le apparecchiature radio-elettriche
del tipo (F20T60A) sono conformi alla Direttiva 2014/53/EU.
Il testo completo della dichiarazione di conformità EU
è disponibile sul seguente sito: www.bticino.it/red
App HOME + CONTROL
per gestione dispositivi connessi
F20T60A
Misuratore DIN. Permette di misurare i consumi di energia di
tutto l’impianto monofase della casa (istantaneo, giornaliero,
mensile) e delle singole linee elettriche.
A corredo viene fornito un toroide per la misurazione della
corrente in ingresso.
Alimentazione 100-240 Va.c. 1 modulo DIN.
(Solo per impianti monofase).
L N
Collegamento
toroide misurazione
corrente in ingresso
Indicatore LED
stato funzionamento
Tasto RESET
utilizzato
per ripristinare
le impostazioni
di fabbrica
18
102
67
