24
VISUALIZZAZIONE DELLO STATO DI FUNZIONAMENTO
Tramite il LED sul frontale del modulo
COLORE
STATO
FUNZIONAMENTO
Fisso
Stato temporaneo.
Dispositivo non connesso alla rete radio
Fisso
Stato temporaneo.
Dispositivo associato correttamente alla rete radio
(quando la rete radio è ancora aperta)
OFF
Stato normale.
Dispositivo associato alla rete radio
(quando la rete radio è chiusa)
COLORE
STATO
FUNZIONAMENTO
OFF
Modalità manuale e contatto aperto:
(OFF)
Lampeggio
lento
Modalità manuale e contatto aperto:
(OFF)
Lampeggio
lento
Modalità automatica e contatto chiuso:
(ON)
Fisso
Modalità manuale e contatto chiuso:
(ON)

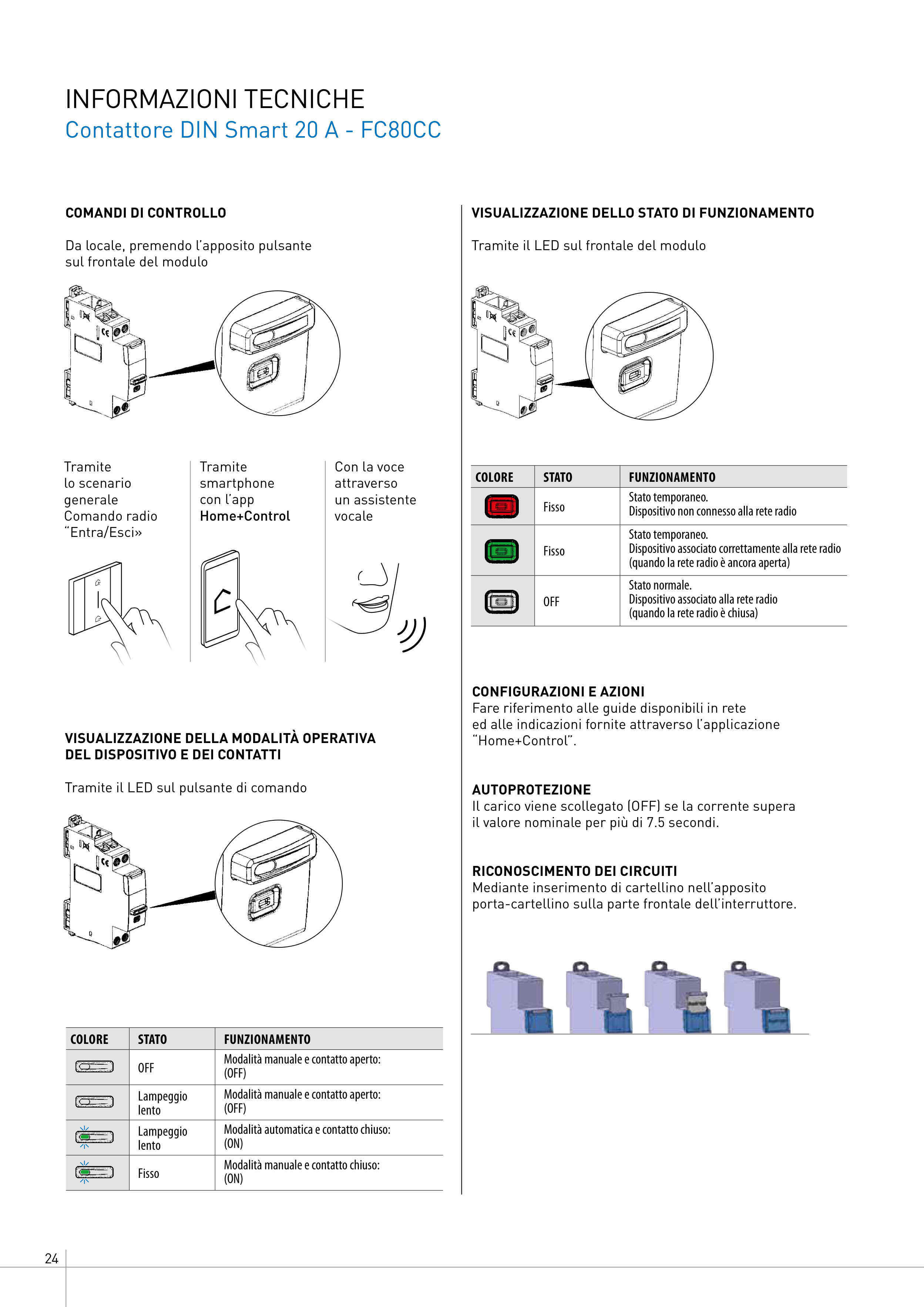

INFORMAZIONI TECNICHE
Contattore DIN Smart 20 A - FC80CC
COMANDI DI CONTROLLO
Da locale, premendo l’apposito pulsante
sul frontale del modulo
Tramite
smartphone
con l’app
Home+Control
Con la voce
attraverso
un assistente
vocale
Tramite
lo scenario
generale
Comando radio
“Entra/Esci»
VISUALIZZAZIONE DELLA MODALITÀ OPERATIVA
DEL DISPOSITIVO E DEI CONTATTI
Tramite il LED sul pulsante di comando
CONFIGURAZIONI E AZIONI
Fare riferimento alle guide disponibili in rete
ed alle indicazioni fornite attraverso l’applicazione
“Home+Control”.
AUTOPROTEZIONE
Il carico viene scollegato (OFF) se la corrente supera
il valore nominale per più di 7.5 secondi.
RICONOSCIMENTO DEI CIRCUITI
Mediante inserimento di cartellino nell’apposito
porta-cartellino sulla parte frontale dell’interruttore.
