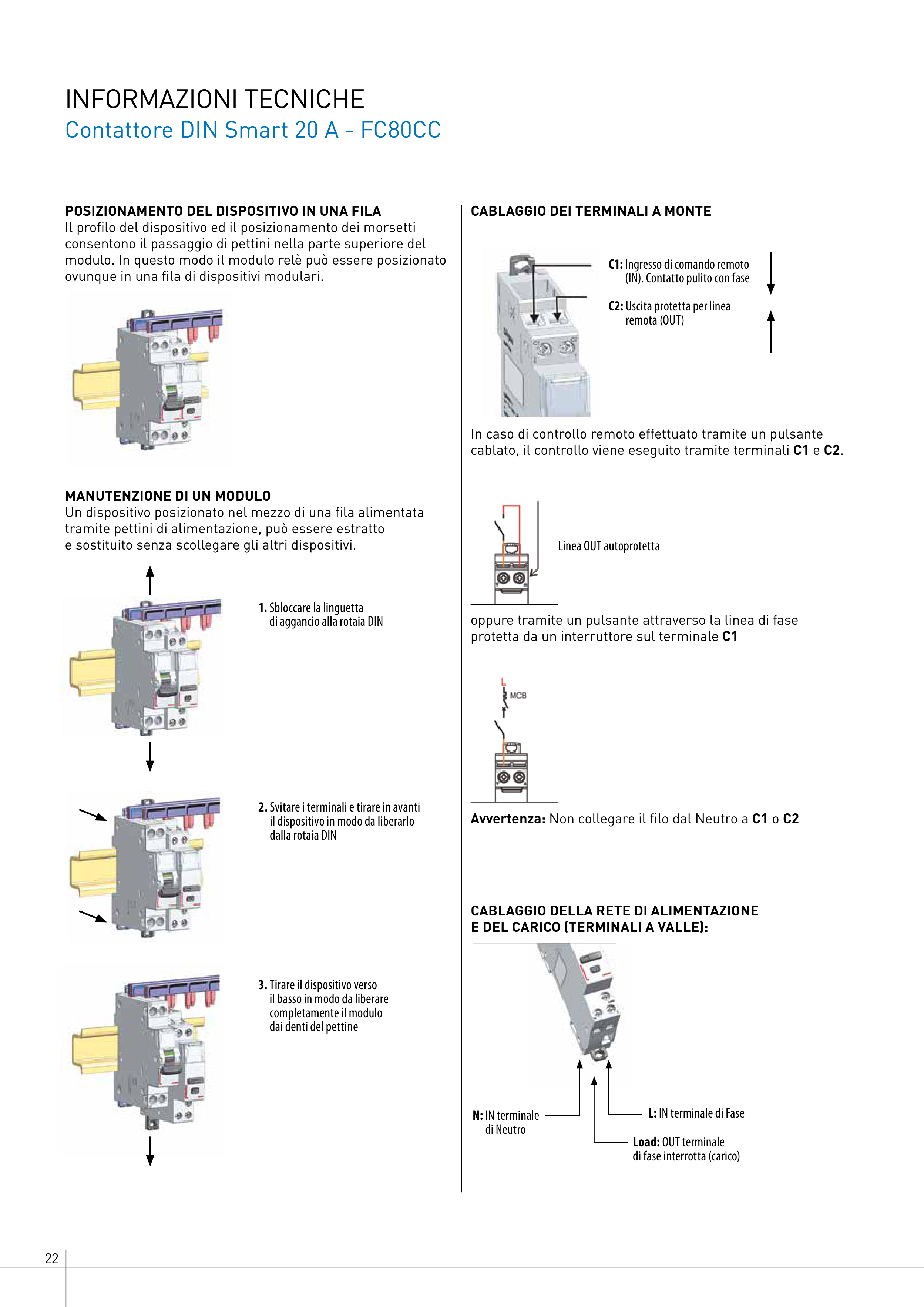

INFORMAZIONI TECNICHE
Contattore DIN Smart 20 A - FC80CC
POSIZIONAMENTO DEL DISPOSITIVO IN UNA FILA
Il profilo del dispositivo ed il posizionamento dei morsetti
consentono il passaggio di pettini nella parte superiore del
modulo. In questo modo il modulo relè può essere posizionato
ovunque in una fila di dispositivi modulari.
MANUTENZIONE DI UN MODULO
Un dispositivo posizionato nel mezzo di una fila alimentata
tramite pettini di alimentazione, può essere estratto
e sostituito senza scollegare gli altri dispositivi.
3. Tirare il dispositivo verso
il basso in modo da liberare
completamente il modulo
dai denti del pettine
CABLAGGIO DEI TERMINALI A MONTE
In caso di controllo remoto effettuato tramite un pulsante
cablato, il controllo viene eseguito tramite terminali C1 e C2.
oppure tramite un pulsante attraverso la linea di fase
protetta da un interruttore sul terminale C1
Avvertenza: Non collegare il filo dal Neutro a C1 o C2
Linea OUT autoprotetta
C1: Ingresso di comando remoto
(IN). Contatto pulito con fase
C2: Uscita protetta per linea
remota (OUT)
CABLAGGIO DELLA RETE DI ALIMENTAZIONE
E DEL CARICO (TERMINALI A VALLE):
L: IN terminale di Fase
Load: OUT terminale
di fase interrotta (carico)
N: IN terminale
di Neutro
1. Sbloccare la linguetta
di aggancio alla rotaia DIN
2. Svitare i terminali e tirare in avanti
il dispositivo in modo da liberarlo
dalla rotaia DIN
