20
Distanza di sezionamento:
contatto micro-gap secondo lo standard IT 60669-2-1
Tensione di isolamento nominale (Ui):
Ui - 250 V
Grado di inquinamento:
2
Tensione d’impulso nominale (Uimp):
4 kV
Influenza dell’altitudine:
Nessuna influenza fino a 2000 m
Frequenza assegnata:
50/60 Hz
Tensione nominale di utilizzo (Ue):
Ue = 100 - 240 V ~
Resistenza ai cortocircuiti:
Presunta corrente di cortocircuito
1500 A secondo EN 60669-2-1
Stress termico: da 15 000 A² EN 60669-2-1
Raccomandazioni:
Per la protezione del dispositivo contro i sovraccarichi
ed i cortocircuiti, si consiglia di utilizzare un interruttore
o un fusibile gG con corrente nominale ≤16 A.
Resistenza:
20 000 000 operazioni senza carico
10000 operazioni con fluorescenti secondo EN 60669-2-1
10000 operazioni con carico induttivo secondo EN 60669-2-1
10000 operazioni con carico SBL650W secondo EN 60669-2-1
200000 operazioni con carico resistivo secondo EN 60669-2-5
Caratteristiche dell’interfaccia radio:
IEEE standard 802.15.4
Frequenze da 2,4 a 2.4835 Ghz
Potenza di uscita del trasmettitore <100mW
Resistenza dielettrica:
2000 V tra faccia anteriore e rotaia
750 V tra upstream e downstream
Grado di protezione:
Indice di protezione dei terminali rispetto ai contatti diretti:
IP2X (IEC/EN 60529)
Indice di protezione della faccia anteriore contro i contatti diretti:
IP3XD (IEC/EN 60529)
Classe II, pannello frontale con placca.
Classe di protezione contro gli impatti meccanici IK04
(IEC/EN 62262)
Resistenza alle vibrazioni:
Vibrazione: da 10 a 55 a 10Hz a singola ampiezza 0,75 mm
agitazione: 1000m/s² (6 x 1ms)
Materiale plastico:
Policarbonato auto-estinguente.
Resistente al calore e al fuoco secondo IEC/EN 60669-2-1,
prova di filo di bagliore a 960
Classificazione UL 94 V0 (1,5 mm)
Temperatura di esercizio ambiente:
Min -5°C - Max +45°C
Temperatura di conservazione ambiente:
Min. -40°C - Max. +70°C
Peso medio:
78 g
Volume con imballo:
0,17 dm³.
CONFORMITÀ E APPROVAZIONI
Conformità agli standard:
NF EN 60669-2-1 / IEC 60669-2-1
Conformità ambientali – Conformità alle direttive
dell’Unione europea:
Conformità alla direttiva 2002/95/EC del 27/01/03
Conformità alla direttiva 91/338/CEE del 18/06/91
Conforme alla regolamentazione REACH
Conformità con l’interferenza elettromagnetica (EMC):
Conforme EN 301 489-1, IEC 60669-2-5, NF EN 60669-2-1
Immunità ai surge
Trasmissione radio
Immunità ai transitori elettrici.
Immunità ai disturbi condotti indotti dai campi radio
Immunità ai campi irradiati
Immunità alle scariche elettrostatiche
Immunità a buchi di tensione
Conformità irradiata secondo NF EN55032.
Materiali plastici:
Plastica senza alogeni.
Marcatura delle parti secondo ISO 11469 e ISO 1043.
ISO 7000: 2004, Simboli grafici da utilizzare sulle attrezzature
Imballaggio:
Progettazione e fabbricazione di imballaggi in conformità
con il decreto 98-638 del 20/07/98 e della direttiva 94/62 / CE.

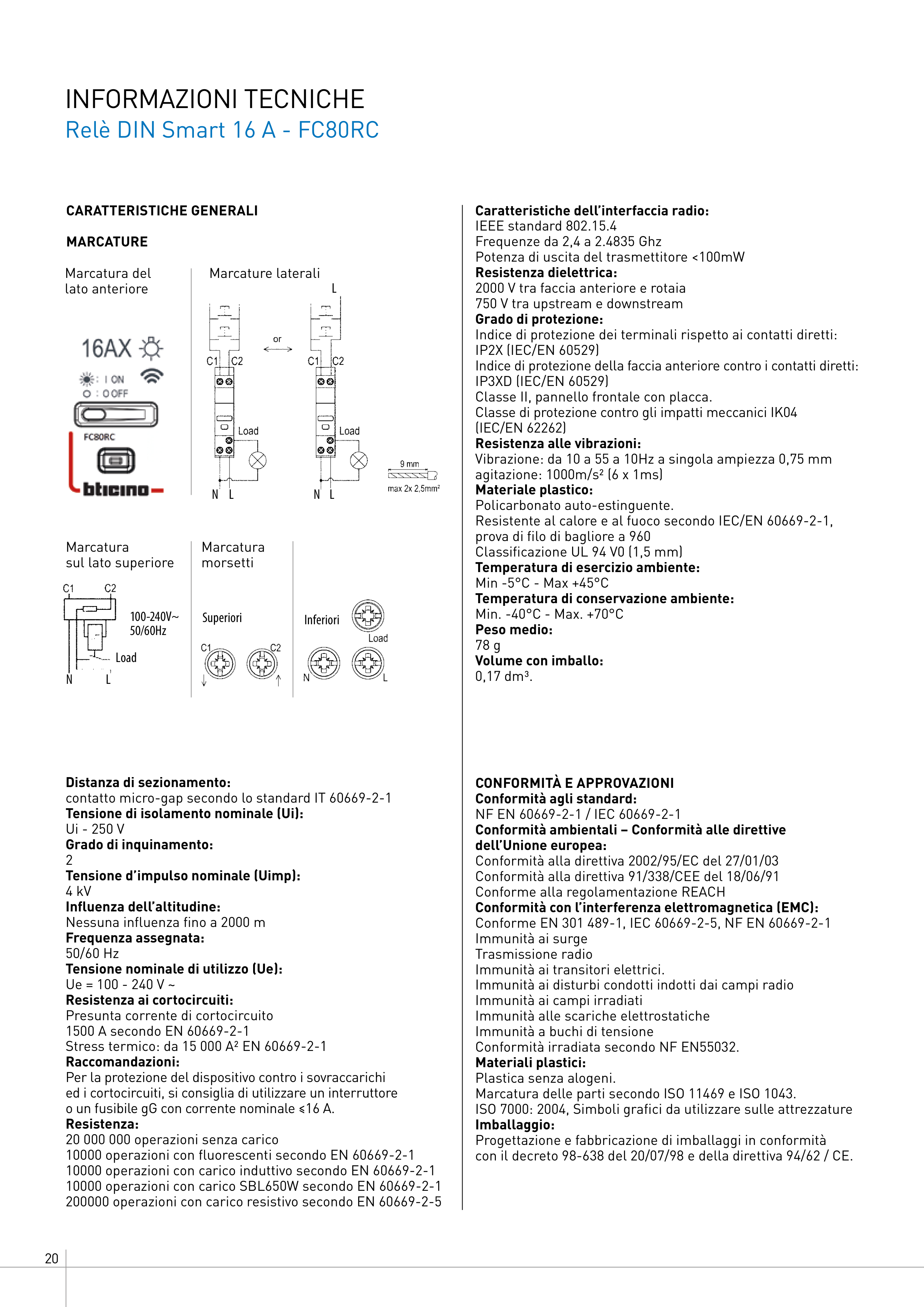

INFORMAZIONI TECNICHE
Relè DIN Smart 16 A - FC80RC
Marcatura del
lato anteriore
Marcature laterali
L
N L
N L
CARATTERISTICHE GENERALI
MARCATURE
Marcatura
morsetti
Superiori
Inferiori
Marcatura
sul lato superiore
N
L
Load
100-240V~
50/60Hz
