QUADRO ELETTRICO SMART
COMANDI DI CONTROLLO
Da locale, premendo l’apposito pulsante
sul frontale del modulo
Attraverso pulsanti da incasso radio
o cablati (fare riferimento agli schemi di cablaggio)
VISUALIZZAZIONE DELLA MODALITÀ OPERATIVA
DEL DISPOSITIVO E DEI CONTATTI
Tramite il LED sul pulsante di comando
COLORE
STATO
FUNZIONAMENTO
OFF
Modalità manuale e contatto aperto:
(OFF)
Fisso
Modalità manuale contatto chiuso:
(ON)
VISUALIZZAZIONE DELLO STATO DI FUNZIONAMENTO
Tramite il LED sul frontale del modulo
CONFIGURAZIONI E AZIONI
Fare riferimento alle guide disponibili in rete
ed alle indicazioni fornite attraverso l’applicazione
“Home+Control”.
AUTOPROTEZIONE
Il carico viene scollegato (OFF) se la corrente supera
il valore nominale per più di 7,5 secondi.
RICONOSCIMENTO DEI CIRCUITI
Mediante inserimento di cartellino nell’apposito
porta-cartellino sulla parte frontale dell’interruttore.
COLORE
STATO
FUNZIONAMENTO
Fisso
Stato temporaneo.
Dispositivo non connesso alla rete radio
Fisso
Stato temporaneo.
Dispositivo associato correttamente alla rete radio
(quando la rete radio è ancora aperta)
OFF
Stato normale.
Dispositivo associato alla rete radio
(quando la rete radio è chiusa)

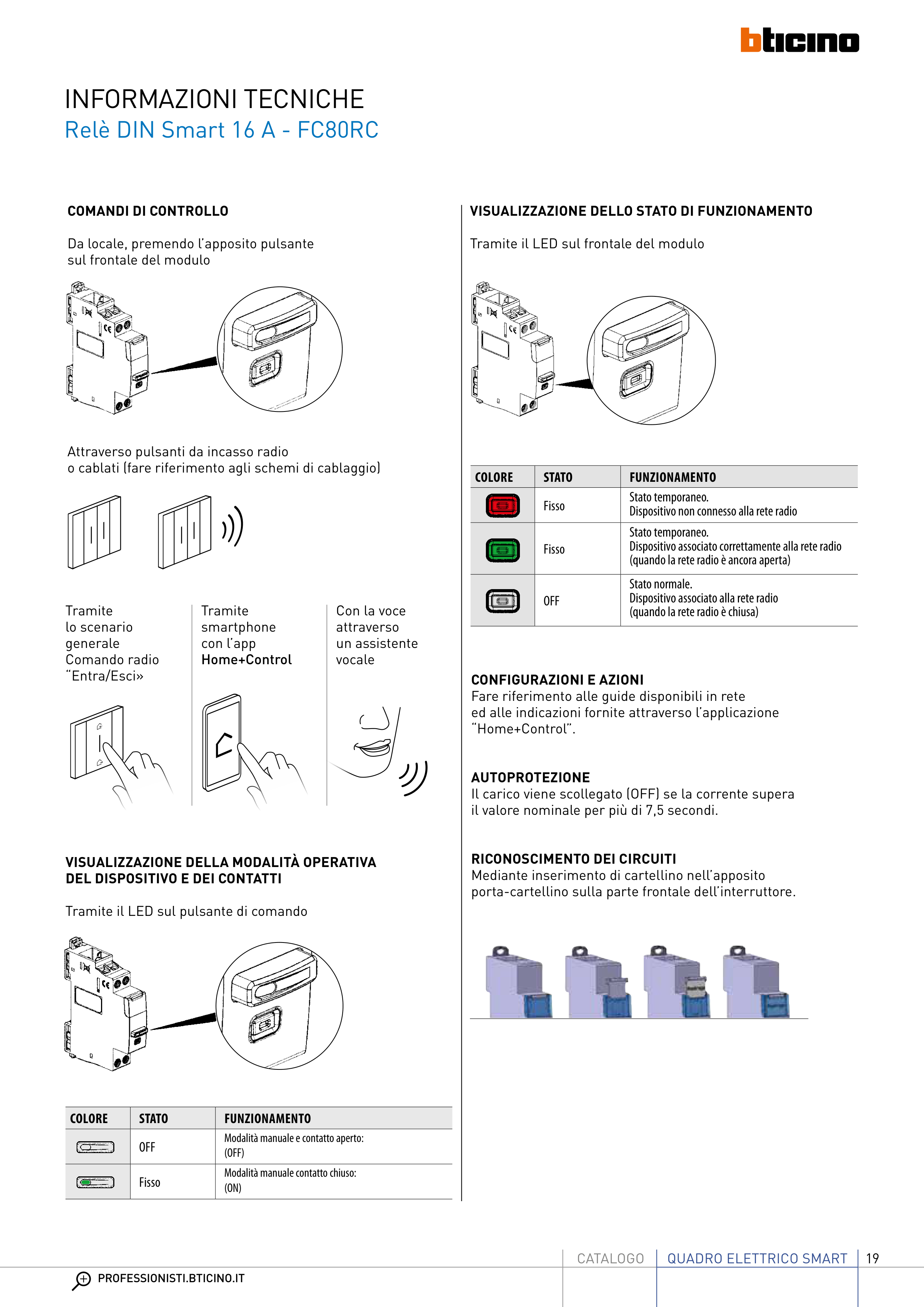

INFORMAZIONI TECNICHE
Relè DIN Smart 16 A - FC80RC
Tramite
smartphone
con l’app
Home+Control
Con la voce
attraverso
un assistente
vocale
Tramite
lo scenario
generale
Comando radio
“Entra/Esci»
