INSTALLAZIONE CABLATA CON SCATOLA DI DERIVAZIONE
UTENSILI NECESSARI
Per i morsetti: cacciavite a lama 3,5 mm
Per il fissaggio sulla guida DIN:
cacciavite a lama 5,5 mm (6 mm max)
CONNESSIONE
Terminali a vite di controllo e di potenza:
- Tipo di terminale: gabbia
- Profondità: 9 mm
- Lunghezza stripping consigliata: 9 mm
- Testa a vite: Pozidriv
- Tipo di vite: M3,5
- Coppia di serraggio: min 0.8 Nm / max 1.4 Nm
consigliato: 1 Nm
CONDUTTORE PER MORSETTI DI CONTROLLO (C1, C2)
Cavi in rame
SENZA PUNTALINO
CON PUNTALINO
Cavo rigido
1 x (da 0,75 a 2.5 mm²)
2 x (da 0,75 a 1.5 mm²)
-
Cavo flessibile
1 x (da 0,75 a 1.5 mm²)
2 x (da 0,75 a 1.5 mm²)
1 x (da 0,75 a 2.5 mm²)
2 x (da 0,75 a 1.5 mm²)
CONDUTTORE PER MORSETTI DI ALIMENTAZIONE (N, L, LOAD)
Cavi in rame
SENZA PUNTALINO
CON PUNTALINO
Cavo rigido
1 x (da 0,75 a 6 mm²)
2 x (da 0,75 a 2,5 mm²)
-
Cavo flessibile
1 x (da 0,75 a 6 mm²)
2 x (da 0,75 a 2,5 mm²)
1 x (da 0,75 a 2,5 mm²)
2 x (da 0,75 a 1,5 mm²)

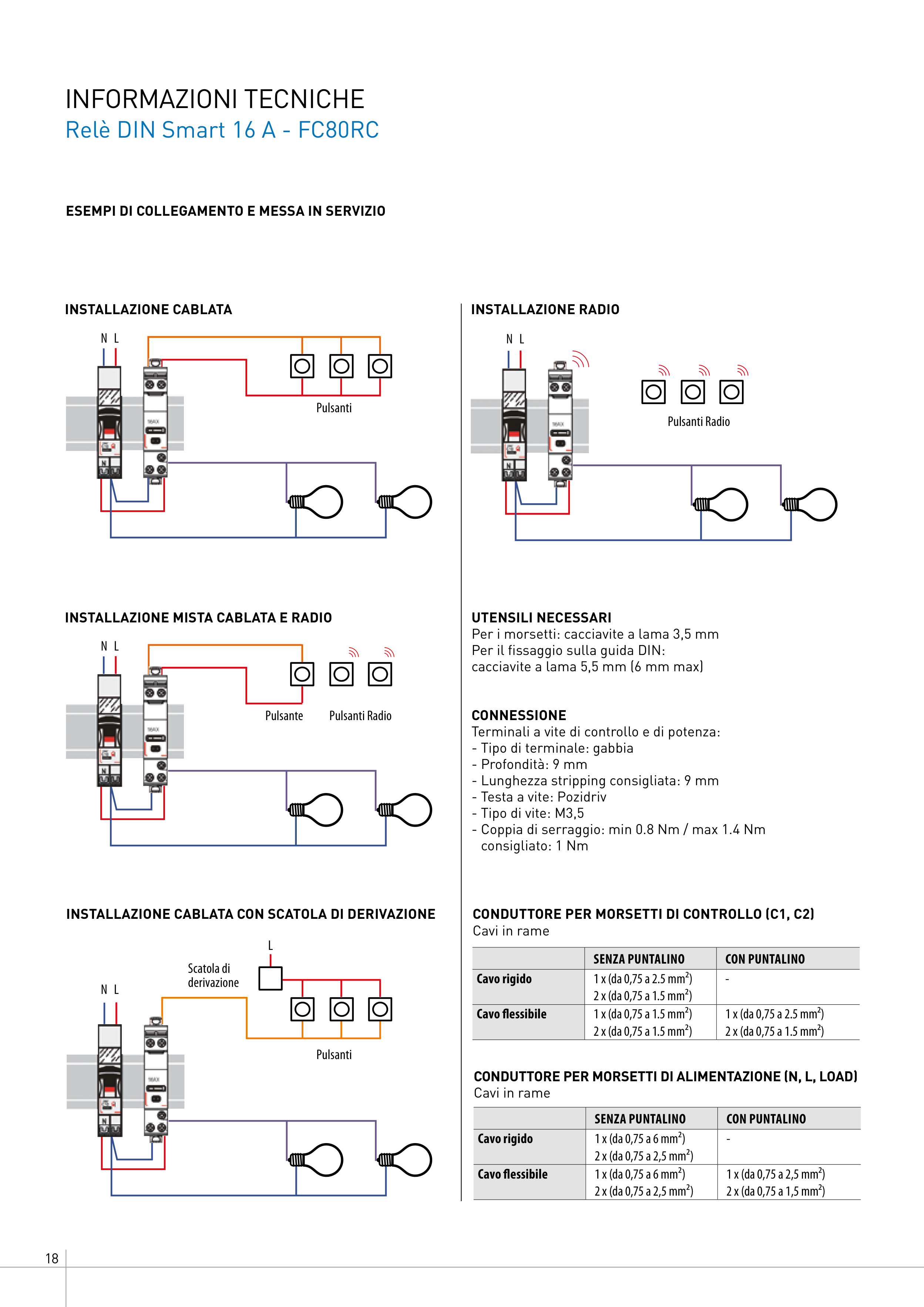

ESEMPI DI COLLEGAMENTO E MESSA IN SERVIZIO
INFORMAZIONI TECNICHE
Relè DIN Smart 16 A - FC80RC
INSTALLAZIONE RADIO
Pulsanti Radio
N L
Pulsanti
N L
L
Scatola di
derivazione
INSTALLAZIONE CABLATA
Pulsanti
N L
INSTALLAZIONE MISTA CABLATA E RADIO
Pulsanti Radio
N L
Pulsante
