Modulo fonico BASE per la realizzazione di impianti audio 2 FILI. Dotato di regolazioni
volume altoparlante e microfono. Gestisce fi no ad un massimo di 100 chiamate a pulsanti,
utilizzando moduli pulsanti doppia fi la aggiuntivi. Consente l’apertura di una elettroserratura
collegata direttamente ai morsetti S+ ed S- (18 V 4 A impulsivi - 250 mA mantenimento
su 30 ohm max) ed il collegamento di un pulsante apriporta locale sui morsetti PL.
Da completare con frontale di fi nitura. Il dispositivo deve essere confi gurato fi sicamente.
Modulo 8 pulsanti aggiuntivi disposti su colonna doppia. Da utilizzare in
abbinamento ai moduli fonici 351000 - 351100 ed ai moduli audio video 351200 - 351300.
Collegamento tramite apposito multicavo fornito a corredo. Retroilluminazione cartellini
portanome comandata dal modulo fonico o dal modulo audio video abbinato.
Da completare con frontale di fi nitura.
Modulo fonico per la realizzazione di impianti audio video 2 FILI. Dotato di regolazioni volume
altoparlante e microfono. Gestione fi no ad un massimo di 100 chiamate a pulsanti utilizzando
moduli pulsanti su doppia fi la aggiuntivi. Consente l’apertura di una elettroserratura collegata
direttamente ai morsetti S+ ed S- (18 V 4 A impulsivi - 250 mA mantenimento su 30 ohm max)
ed il collegamento di un pulsante apriporta locale sui morsetti PL. Predisposto per alimentazione
supplementare. Dotato di LED frontali per la segnalazione dello stato di funzionamento:
apriporta, comunicazione attiva, chiamata inoltrata e sistema occupato. Sensore ottico integrato
per l’accensione della retroilluminazione notturna. Da completare con frontale di fi nitura.
Il dispositivo può essere confi gurato fi sicamente oppure tramite PC e software TiSferaDesign.
Modulo targa utilizzabile generalmente per l’inserimento del numero civico di residenza
oppure per ulteriori segnalazioni (es. legenda per chiamate con pulsantiere digitali, orari
apertura e/o chiusura ecc.). Collegamento tramite apposito multicavo fornito a corredo.
Retroilluminazione notturna comandata dal modulo fonico o dal modulo audio video abbinato.
Da completare con frontale di fi nitura.
Modulo audio video per la realizzazione di impianti video a colori 2 FILI. Dotato di
telecamera a colori con sensore da 1/3“ e LED bianchi per illuminazione del campo di ripresa.
Resistenza di preriscaldo antiappannamento. Regolazioni volume altoparlante e microfono.
Gestisce fi no ad un massimo di 98 chiamate a pulsanti utilizzando moduli pulsanti su doppia
fi la aggiuntivi. Regolazione telecamera sugli assi orizzontale e verticale di +/- 10°. Consente
l’apertura di una elettroserratura collegata direttamente ai morsetti S+ ed S- (18 V 4 A impulsivi
- 250 mA mantenimento su 30 ohm max) ed il collegamento di un pulsante apriporta locale
sui morsetti PL. Predisposto per alimentazione supplementare. Dotato di LED frontali per la
segnalazione dello stato di funzionamento: apriporta,comunicazione attiva,chiamata inoltrata
e sistema occupato. Sensore ottico integrato per l’accensione della retroilluminazione notturna.
Da completare con frontale di fi nitura. Il dispositivo deve essere confi gurato fi sicamente oppure
tramite PC e software TiSferaDesign.
Modulo telecamera Night & Day e grandangolare per la realizzazione di impianti
video a colori. Dotato di sensore da 1/3” con funzione n&D a rimozione automatica del fi ltro IR.
LED IR per l’illuminazione del campo di ripresa. Resistenza di preriscaldo antiappannamento.
Regolazione automatica della luminosità. Collegamento al modulo fonico tramite multicavo
fornito a corredo. Da completare con frontale di fi nitura.
Modulo audio video grandangolare per la realizzazione di impianti video a colori 2 FILI.
Dotato di telecamera a colori con sensore da 1/3“ e LED bianchi per illuminazione del campo
di ripresa. Resistenza di preriscaldo antiappannamento. Regolazioni volume altoparlante e
microfono. Gestisce fi no ad un massimo di 98 chiamate a pulsanti utilizzando moduli pulsanti
su doppia fi la aggiuntivi. Consente l’apertura di una elettroserratura collegata direttamente
ai morsetti S+ ed S- (18 V 4 A impulsivi - 250 mA mantenimento su 30 ohm max) ed il
collegamento di un pulsante apriporta locale sui morsetti PL. Predisposto per alimentazione
supplementare. Dotato di LED frontali per la segnalazione dello stato di funzionamento:
apriporta, comunicazione attiva,chiamata inoltrata e sistema occupato. Sensore ottico integrato
per l’accensione della retroilluminazione notturna. Da completare con frontale di fi nitura.
Il dispositivo deve essere confi gurato fi sicamente oppure tramite PC e software TiSferaDesign.
Modulo con display grafi co da abbinare al modulo fonico 351100 oppure ai moduli audio
video 351200 - 351300 (collegamento tramite multicavo fornito a corredo). Può funzionare in due
modalità: chiamata da rubrica o chiamata digitale. La chiamata da rubrica consente l’invio della
chiamata scorrendo sul display i nominativi associati ai residenti. È possibile memorizzare
4000 nominativi residenti. In abbinamento al modulo tastiera 353000 è possibile effettuare anche
la chiamata diretta all’appartamento, semplicemente componendo il numero corrispondente
al residente. La chiamata digitale, viene effettuata sempre in abbinamento con il modulo
tastiera 353000 tramite digitazione di codice numerico. Si consiglia di affi ancare alla pulsantiera
uno o più moduli targa 352200 per visualizzare la corrispondenza tra codici numerici e
nominativi utenti. È possibile programmare i nominativi nella rubrica in due differenti modalità:
inserimento manuale tramite i pulsanti del modulo display oppure inserimento tramite PC
con software TiSferaDesign effettuando il download del fi le al modulo display (ConSIGLIATo).
La mancanza di alimentazione dell’impianto non causa la perdita dei dati memorizzati. Da
completare con frontale di fi nitura.
Modulo 4 pulsanti aggiuntivi disposti su colonna singola. Da utilizzare in
abbinamento ai moduli fonici 351000 - 351100 ed ai moduli audio video 351200 - 351300.
Collegamento tramite apposito multicavo fornito a corredo. Retroilluminazione cartellini
portanome comandata dal modulo fonico o dal modulo audio video abbinato.
Da completare con frontale di fi nitura.

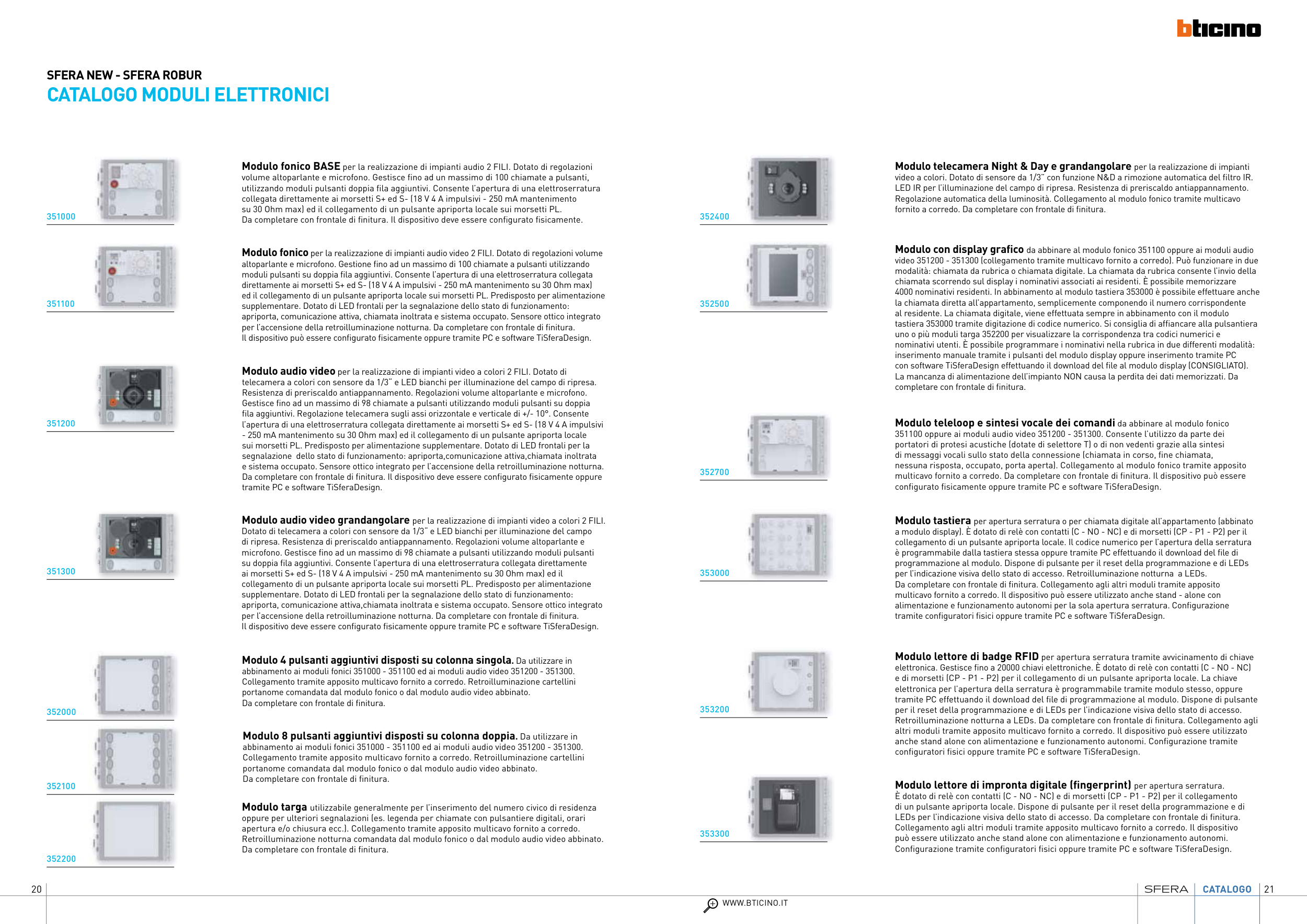

SFERA NEW - SFERA ROBUR
CATALOGO MODULI ELETTRONICI
351000
351100
351200
351300
352000
352100
352200
352400
352500
Modulo tastiera per apertura serratura o per chiamata digitale all’appartamento (abbinato
a modulo display). È dotato di relè con contatti (C - no - nC) e di morsetti (CP - P1 - P2) per il
collegamento di un pulsante apriporta locale. Il codice numerico per l’apertura della serratura
è programmabile dalla tastiera stessa oppure tramite PC effettuando il download del fi le di
programmazione al modulo. Dispone di pulsante per il reset della programmazione e di LEDs
per l’indicazione visiva dello stato di accesso. Retroilluminazione notturna a LEDs.
Da completare con frontale di fi nitura. Collegamento agli altri moduli tramite apposito
multicavo fornito a corredo. Il dispositivo può essere utilizzato anche stand - alone con
alimentazione e funzionamento autonomi per la sola apertura serratura. Confi gurazione
tramite confi guratori fi sici oppure tramite PC e software TiSferaDesign.
Modulo lettore di badge RFID per apertura serratura tramite avvicinamento di chiave
elettronica. Gestisce fi no a 20000 chiavi elettroniche. È dotato di relè con contatti (C - no - nC)
e di morsetti (CP - P1 - P2) per il collegamento di un pulsante apriporta locale. La chiave
elettronica per l’apertura della serratura è programmabile tramite modulo stesso, oppure
tramite PC effettuando il download del fi le di programmazione al modulo. Dispone di pulsante
per il reset della programmazione e di LEDs per l’indicazione visiva dello stato di accesso.
Retroilluminazione notturna a LEDs. Da completare con frontale di fi nitura. Collegamento agli
altri moduli tramite apposito multicavo fornito a corredo. Il dispositivo può essere utilizzato
anche stand alone con alimentazione e funzionamento autonomi. Confi gurazione tramite
confi guratori fi sici oppure tramite PC e software TiSferaDesign.
Modulo lettore di impronta digitale (fi ngerprint) per apertura serratura.
È dotato di relè con contatti (C - no - nC) e di morsetti (CP - P1 - P2) per il collegamento
di un pulsante apriporta locale. Dispone di pulsante per il reset della programmazione e di
LEDs per l’indicazione visiva dello stato di accesso. Da completare con frontale di fi nitura.
Collegamento agli altri moduli tramite apposito multicavo fornito a corredo. Il dispositivo
può essere utilizzato anche stand alone con alimentazione e funzionamento autonomi.
Confi gurazione tramite confi guratori fi sici oppure tramite PC e software TiSferaDesign.
Modulo teleloop e sintesi vocale dei comandi da abbinare al modulo fonico
351100 oppure ai moduli audio video 351200 - 351300. Consente l’utilizzo da parte dei
portatori di protesi acustiche (dotate di selettore T) o di non vedenti grazie alla sintesi
di messaggi vocali sullo stato della connessione (chiamata in corso, fi ne chiamata,
nessuna risposta, occupato, porta aperta). Collegamento al modulo fonico tramite apposito
multicavo fornito a corredo. Da completare con frontale di fi nitura. Il dispositivo può essere
confi gurato fi sicamente oppure tramite PC e software TiSferaDesign.
352700
353000
353200
353300
