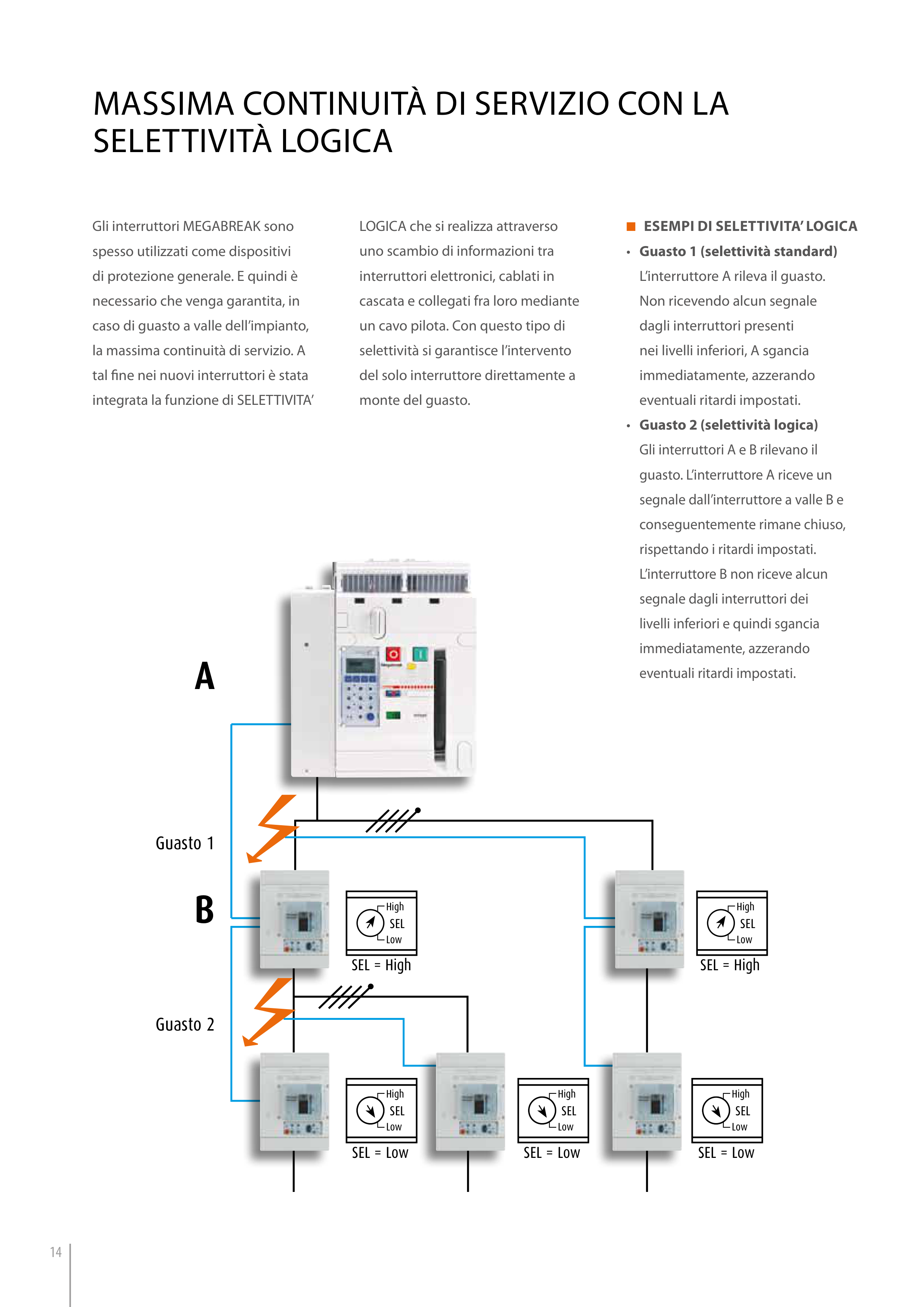

massIma CONTINUITà DI sERvIZIO CON la
sElETTIvITà lOgICa
Guasto 2
High
Low
SEL
High
Low
SEL
High
Low
SEL
High
Low
SEL
High
Low
SEL
SEL = Low
SEL = High
SEL = High
SEL = Low
SEL = Low
Guasto 1
A
B
gli interruttori mEgaBREaK sono
spesso utilizzati come dispositivi
di protezione generale. E quindi è
necessario che venga garantita, in
caso di guasto a valle dell’impianto,
la massima continuità di servizio. a
tal fine nei nuovi interruttori è stata
integrata la funzione di sElETTIvITa’
lOgICa che si realizza attraverso
uno scambio di informazioni tra
interruttori elettronici, cablati in
cascata e collegati fra loro mediante
un cavo pilota. Con questo tipo di
selettività si garantisce l’intervento
del solo interruttore direttamente a
monte del guasto.
■ esempi Di seleTTiViTa’ loGiCa
• Guasto 1 (selettività standard)
l’interruttore a rileva il guasto.
Non ricevendo alcun segnale
dagli interruttori presenti
nei livelli inferiori, a sgancia
immediatamente, azzerando
eventuali ritardi impostati.
• Guasto 2 (selettività logica)
gli interruttori a e B rilevano il
guasto. l’interruttore a riceve un
segnale dall’interruttore a valle B e
conseguentemente rimane chiuso,
rispettando i ritardi impostati.
l’interruttore B non riceve alcun
segnale dagli interruttori dei
livelli inferiori e quindi sgancia
immediatamente, azzerando
eventuali ritardi impostati.
