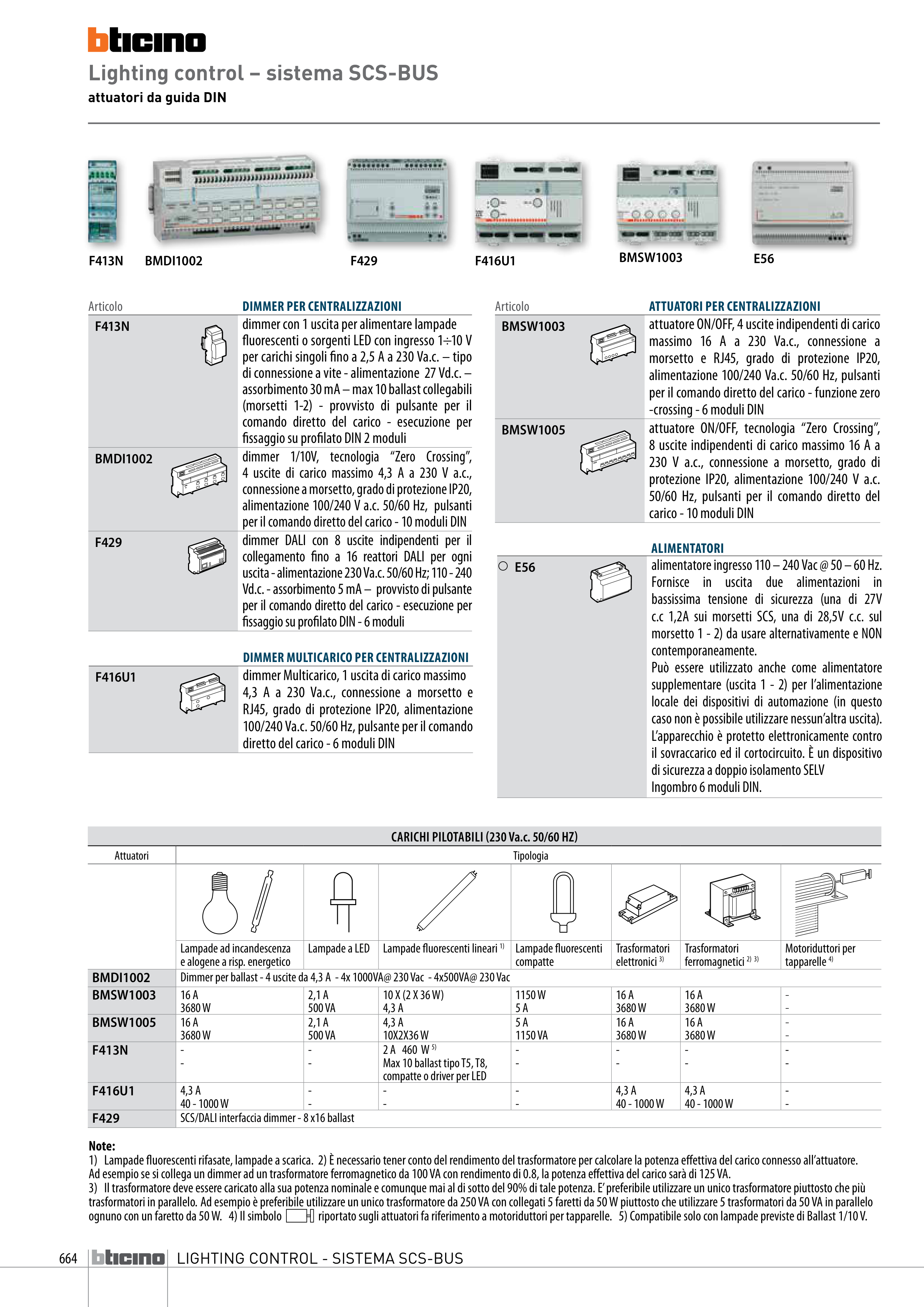

LIGHTING CONTROL - SISTEMA SCS-BUS
Lighting control – sistema SCS-BUS
attuatori da guida DIN
Articolo
ATTUATORI PER CENTRALIZZAZIONI
BMSW1003
attuatore ON/OFF, 4 uscite indipendenti di carico
massimo 16 A a 230 Va.c., connessione a
morsetto e RJ45, grado di protezione IP20,
alimentazione 100/240 Va.c. 50/60 Hz, pulsanti
per il comando diretto del carico - funzione zero
-crossing - 6 moduli DIN
BMSW1005
attuatore ON/OFF, tecnologia “Zero Crossing”,
8 uscite indipendenti di carico massimo 16 A a
230 V a.c., connessione a morsetto, grado di
protezione IP20, alimentazione 100/240 V a.c.
50/60 Hz, pulsanti per il comando diretto del
carico - 10 moduli DIN
BMSW1003
DIMMER MULTICARICO PER CENTRALIZZAZIONI
F416U1
dimmer Multicarico, 1 uscita di carico massimo
4,3 A a 230 Va.c., connessione a morsetto e
RJ45, grado di protezione IP20, alimentazione
100/240 Va.c. 50/60 Hz, pulsante per il comando
diretto del carico - 6 moduli DIN
Articolo
DIMMER PER CENTRALIZZAZIONI
F413N
dimmer con 1 uscita per alimentare lampade
fluorescenti o sorgenti LED con ingresso 1÷10 V
per carichi singoli fino a 2,5 A a 230 Va.c. – tipo
di connessione a vite - alimentazione 27 Vd.c. –
assorbimento 30 mA – max 10 ballast collegabili
(morsetti 1-2) - provvisto di pulsante per il
comando diretto del carico - esecuzione per
fissaggio su profilato DIN 2 moduli
BMDI1002
dimmer 1/10V, tecnologia “Zero Crossing”,
4 uscite di carico massimo 4,3 A a 230 V a.c.,
connessione a morsetto, grado di protezione IP20,
alimentazione 100/240 V a.c. 50/60 Hz, pulsanti
per il comando diretto del carico - 10 moduli DIN
F429
dimmer DALI con 8 uscite indipendenti per il
collegamento fino a 16 reattori DALI per ogni
uscita - alimentazione 230 Va.c. 50/60 Hz; 110 - 240
Vd.c. - assorbimento 5 mA – provvisto di pulsante
per il comando diretto del carico - esecuzione per
fissaggio su profilato DIN - 6 moduli
F413N
BMDI1002
F416U1
F429
Note:
1) Lampade fluorescenti rifasate, lampade a scarica. 2) È necessario tener conto del rendimento del trasformatore per calcolare la potenza effettiva del carico connesso all’attuatore.
Ad esempio se si collega un dimmer ad un trasformatore ferromagnetico da 100 VA con rendimento di 0.8, la potenza effettiva del carico sarà di 125 VA.
3) Il trasformatore deve essere caricato alla sua potenza nominale e comunque mai al di sotto del 90% di tale potenza. E’ preferibile utilizzare un unico trasformatore piuttosto che più
trasformatori in parallelo. Ad esempio è preferibile utilizzare un unico trasformatore da 250 VA con collegati 5 faretti da 50 W piuttosto che utilizzare 5 trasformatori da 50 VA in parallelo
ognuno con un faretto da 50 W. 4) Il simbolo
riportato sugli attuatori fa riferimento a motoriduttori per tapparelle. 5) Compatibile solo con lampade previste di Ballast 1/10 V.
CARICHI PILOTABILI (230 Va.c. 50/60 HZ)
Attuatori
Tipologia
Lampade ad incandescenza
e alogene a risp. energetico
Lampade a LED
Lampade fluorescenti lineari 1)
Lampade fluorescenti
compatte
Trasformatori
elettronici 3)
Trasformatori
ferromagnetici 2) 3)
Motoriduttori per
tapparelle 4)
BMDI1002
Dimmer per ballast - 4 uscite da 4,3 A - 4x 1000VA@ 230 Vac - 4x500VA@ 230 Vac
BMSW1003
16 A
3680 W
2,1 A
500 VA
10 X (2 X 36 W)
4,3 A
1150 W
5 A
16 A
3680 W
16 A
3680 W
-
-
BMSW1005
16 A
3680 W
2,1 A
500 VA
4,3 A
10X2X36 W
5 A
1150 VA
16 A
3680 W
16 A
3680 W
-
-
F413N
-
-
-
-
2 A 460 W 5)
Max 10 ballast tipo T5, T8,
compatte o driver per LED
-
-
-
-
-
-
-
-
F416U1
4,3 A
40 - 1000 W
-
-
-
-
-
-
4,3 A
40 - 1000 W
4,3 A
40 - 1000 W
-
-
F429
SCS/DALI interfaccia dimmer - 8 x16 ballast
E56
ALIMENTATORI
E56
alimentatore ingresso 110 – 240 Vac @ 50 – 60 Hz.
Fornisce in uscita due alimentazioni in
bassissima tensione di sicurezza (una di 27V
c.c 1,2A sui morsetti SCS, una di 28,5V c.c. sul
morsetto 1 - 2) da usare alternativamente e NON
contemporaneamente.
Può essere utilizzato anche come alimentatore
supplementare (uscita 1 - 2) per l’alimentazione
locale dei dispositivi di automazione (in questo
caso non è possibile utilizzare nessun’altra uscita).
L’apparecchio è protetto elettronicamente contro
il sovraccarico ed il cortocircuito. È un dispositivo
di sicurezza a doppio isolamento SELV
Ingombro 6 moduli DIN.
