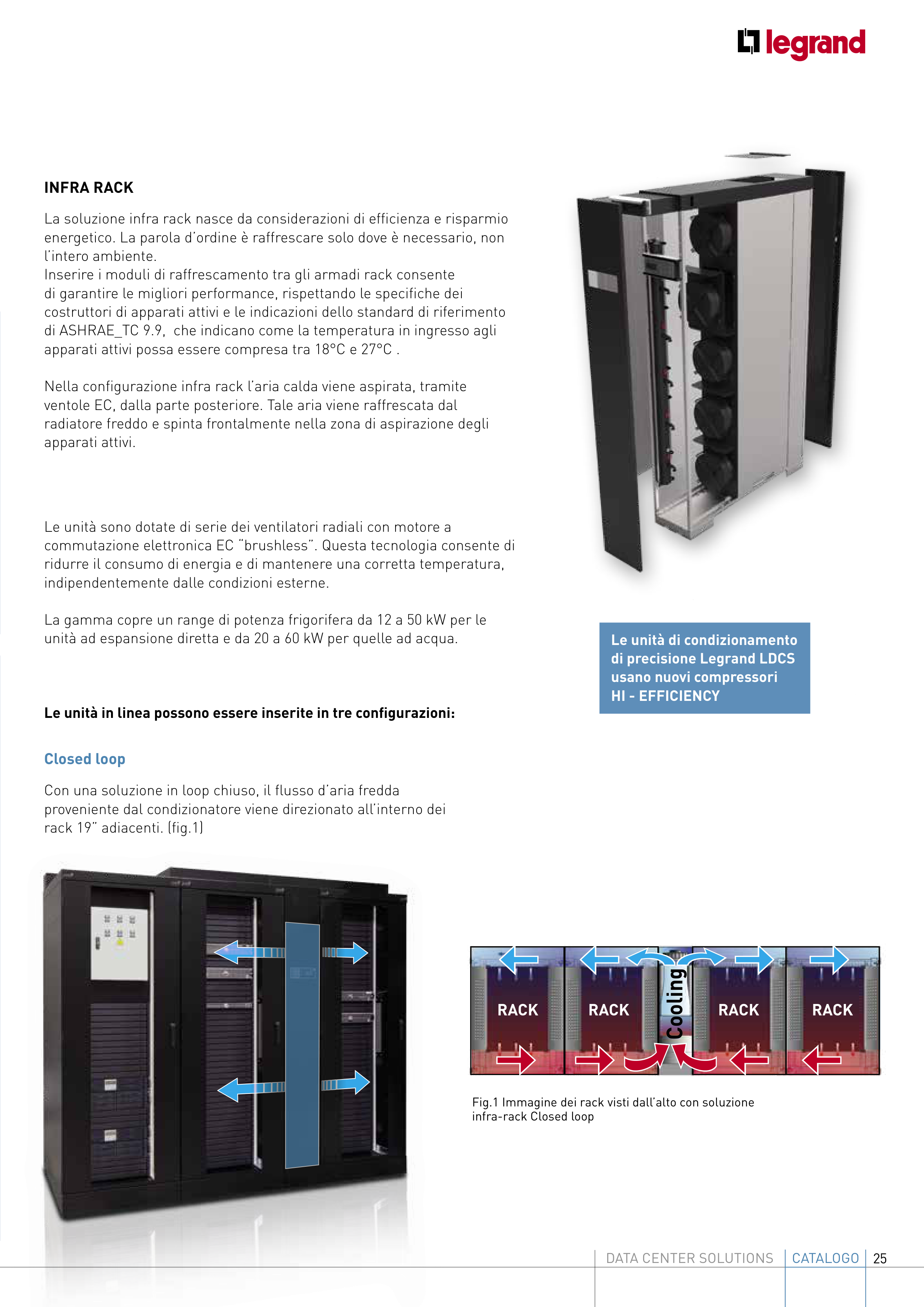

25
CATALOGO
DATA CENTER SOLUTIONS
INFRA RACK
La soluzione infra rack nasce da considerazioni di efficienza e risparmio
energetico. La parola d’ordine è raffrescare solo dove è necessario, non
l’intero ambiente.
Inserire i moduli di raffrescamento tra gli armadi rack consente
di garantire le migliori performance, rispettando le specifiche dei
costruttori di apparati attivi e le indicazioni dello standard di riferimento
di ASHRAE_TC 9.9, che indicano come la temperatura in ingresso agli
apparati attivi possa essere compresa tra 18°C e 27°C .
Nella configurazione infra rack l’aria calda viene aspirata, tramite
ventole EC, dalla parte posteriore. Tale aria viene raffrescata dal
radiatore freddo e spinta frontalmente nella zona di aspirazione degli
apparati attivi.
Le unità sono dotate di serie dei ventilatori radiali con motore a
commutazione elettronica EC “brushless”. Questa tecnologia consente di
ridurre il consumo di energia e di mantenere una corretta temperatura,
indipendentemente dalle condizioni esterne.
La gamma copre un range di potenza frigorifera da 12 a 50 kW per le
unità ad espansione diretta e da 20 a 60 kW per quelle ad acqua.
Le unità in linea possono essere inserite in tre configurazioni:
Le unità di condizionamento
di precisione Legrand LDCS
usano nuovi compressori
HI - EFFICIENCY
Closed loop
Con una soluzione in loop chiuso, il flusso d’aria fredda
proveniente dal condizionatore viene direzionato all’interno dei
rack 19” adiacenti. (fig.1)
Fig.1 Immagine dei rack visti dall’alto con soluzione
infra-rack Closed loop
RACK
RACK
RACK
RACK
Cooling
